盐雾报告最容易被摘走的是一个数字：做了多少小时。

到了项目会上，这个数字很快又变成一句承诺：盐雾做了这么久，现场应该撑得住。等边角、焊缝或修补位置出现锈蚀，争议便集中到产品是否合格、试验是否可信。

可这个数字后面经常缺少两行信息：测的是什么试样，按什么指标判定通过。

盐雾试验能检验规定试样在受控腐蚀环境中的表现。现场耐久性还取决于结构、施工、缺陷和实际环境。两者之间没有固定的时间换算关系。

常用的中性盐雾试验采用浓度约为 5％ 的氯化钠溶液，在约 35℃、接近中性的条件下连续喷雾。试样长时间处于含氯湿润环境中，温度、盐浓度、喷雾量和放置方式受到控制。

这种方法便于比较同一批试样，也容易暴露孔隙、漏涂、前处理波动以及划痕附近的腐蚀扩展。研发比较配方，生产检查批次和前处理稳定性，采购验证产品是否达到约定指标，都可以使用它。

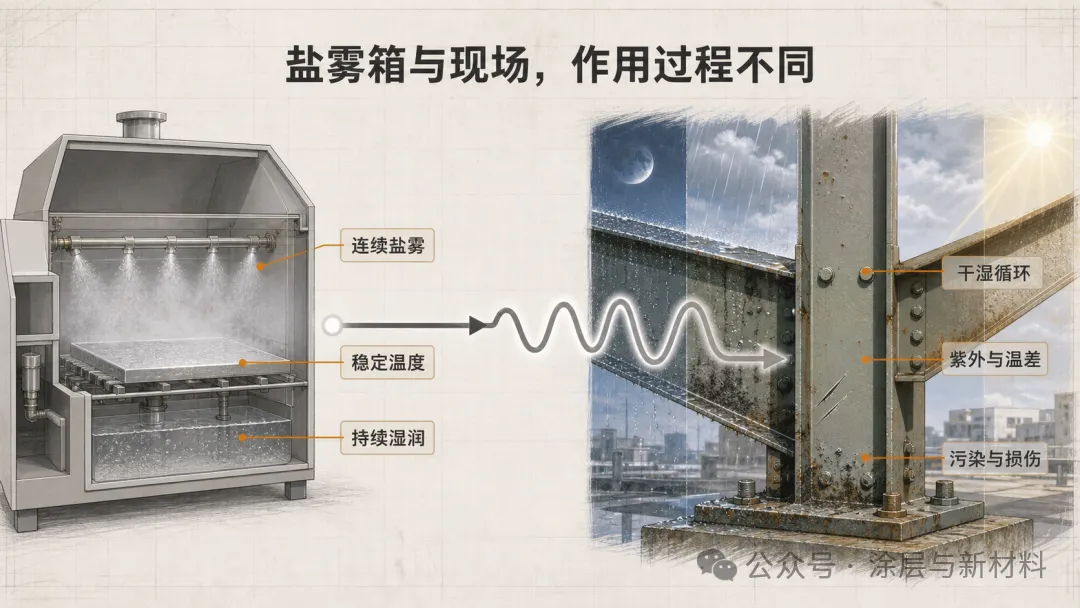

现场的作用过程要多得多。盐分会经历淋湿、冲刷、干燥、浓缩和再次溶解；昼夜温差带来结露，紫外线会使面漆逐渐老化，工业污染物和不同盐类会改变腐蚀环境。运输磕碰、安装划伤、结构振动和后续维修，还会在服役过程中制造新的薄弱点。

连续盐雾可以很严酷，但严酷程度高，并不能保证失效过程与现场相同。

实验室试板通常平整、易清理、易喷涂，四周和背面还可能封闭。表面处理、施工温湿度和固化时间也比较稳定。

现场结构上更容易先出问题的是切割边、尖角、焊趾、螺栓头、搭接缝和积水位置。这些部位不容易喷到规定膜厚，也更容易残留焊渣、飞溅、灰尘和盐分。

平均膜厚合格，也可能掩盖边角和焊缝处的最低膜厚不足。实验室平板喷得均匀，现场结构上的局部薄弱点却决定了锈蚀从哪里开始。

修补部位还受旧涂层状态、打磨范围、表面盐分、材料相容性和现场固化条件影响。用一次完成并充分固化的标准试板，无法覆盖这些过程。

审核盐雾结果时不能只问“做了多久”，还要确认试板是否代表项目的真实基材、表面处理、配套体系和薄弱位置。

配方对比要求基材、膜厚、固化、划痕和评价方法一致，结果用于判断候选配方之间的相对差异。

质量控制更关心批次和生产过程是否稳定。试板出现异常，可能要回查清洗、前处理、涂装和固化记录。

涂层体系筛选用于淘汰明显起泡、锈蚀或扩蚀严重的方案，不能单独给出现场年限。

划痕试验评价涂层受损后的腐蚀扩展。划痕使用什么工具、切到哪一层、宽度和深度如何，都会影响结果。

产品符合性试验只回答试样是否达到约定条件和判据。采购文件要求某项盐雾指标时，这类结果可以用于验收，但不能自动扩大为所有环境下的耐久承诺。

中性盐雾、酸性盐雾、湿干循环以及盐雾与紫外组合试验，介质和作用过程不同。不同方法得到的小时数不能横向比较。同一种方法如果基材、膜厚、划痕、设备和评价口径没有统一，单看时间也排不出可靠高低。

试验结束后，完整区域要检查起泡和锈蚀，划痕区域要测量腐蚀或剥离向两侧扩展的宽度。必要时去除松动漆膜，查看膜下腐蚀范围。

试验后附着力也有参考价值。除了记录数值，还要确认破坏发生在底材界面、涂层内部还是层间。涂膜表面暂时完整，界面结合已经明显下降，单靠外观不一定看得出来。

完整平板未见锈蚀，只能说明该平板的评价区域在规定条件和时间内没有达到锈蚀判定值。边角、焊缝、划伤、修补和最低膜厚仍需单独验证。

照片也不能只拍试板刚取出时的样子。试验前、试验中、试验结束、清洗后以及去除松动涂层后的状态都应留存，并与试样编号和测量结果对应。

小时数换算成年限，需要一个稳定的加速倍数。不同树脂、颜料、防锈机理、底材和缺陷状态，在实验室与户外环境中的劣化速度并不一致。

连续湿润可能加快某些划痕处的腐蚀，也可能漏掉由干湿循环、紫外老化、温度变化和污染物共同引起的失效。试验时间延长后，不同体系的性能排序也可能改变。

自然暴露研究发现，中性盐雾结果与现场表现只在部分材料和环境中具有相关性。实验室表现良好的体系，在其他暴露地点或不同结构条件下仍可能出现不同结果。

自然暴露、循环腐蚀和项目历史数据可以补充盐雾试验。它们依然要核对材料、环境、施工和失效终点，不能据此建立一条通用的“多少小时等于多少年”公式。

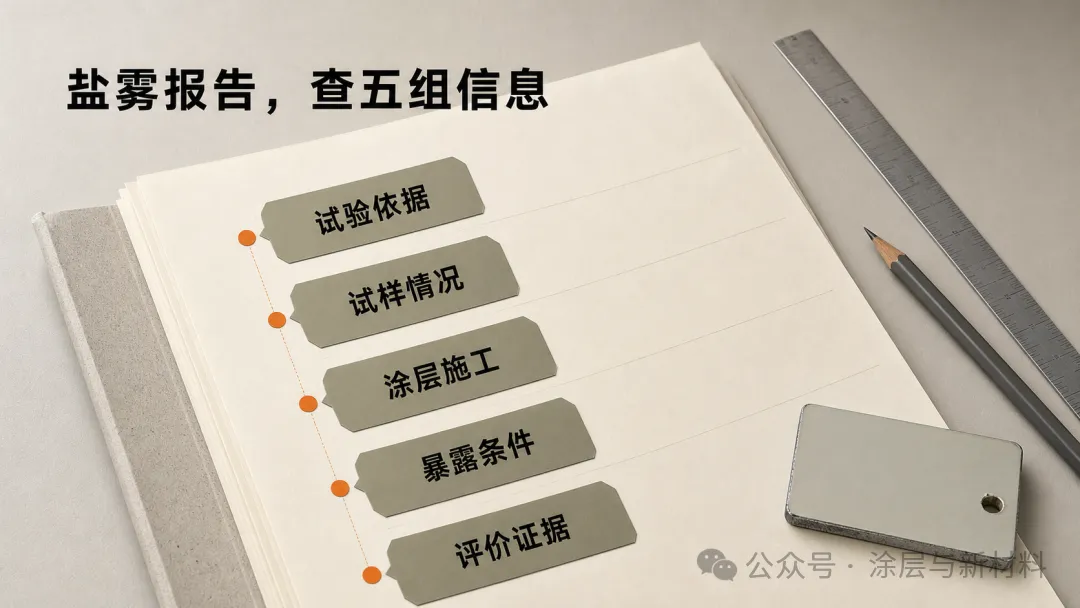

试验依据

核对采用的方法和版本、试验目的、持续时间及合格判据。报告只写“按盐雾标准测试”，无法确认具体条件。

试样情况

核对基材材质、板材状态、表面处理、粗糙度、封边封背、试样数量和取样方式。项目使用喷砂钢板，报告采用其他底材，代表性就要重新判断。

涂层施工

核对底中面漆配套、各道干膜厚度、最低膜厚、施工方法、复涂间隔、固化温湿度和养护时间。总膜厚相同，不代表每道涂层都相同。

暴露条件

核对溶液种类和浓度、pH、箱内温度、喷雾沉降量、试样角度、试验中断和设备异常记录。带划痕试样还要查划痕工具、形状、宽度、深度以及是否到达基材。

评价证据

核对起泡、锈蚀、划痕扩蚀、膜下腐蚀和试验后附着力的评价方法。报告应保留平行样、同期对照样、各阶段照片和原始测量记录，不能只剩一个“通过”。

项目试验应尽量使用实际基材、表面处理和完整配套体系。除了平板，可根据结构特点加入自由边、焊缝、螺栓连接、搭接缝、划伤和修补试件。

环境中存在明显干湿交替、紫外线、冷凝、温度变化或污染物时，可以选择相应的循环腐蚀、组合老化或专项介质试验。具体采用哪些方法，由现场主要风险决定。

自然暴露应选择有代表性的地点，记录朝向、角度、遮蔽、降雨、结露和污染情况。现场试用则要预先确定检查位置、周期和评价指标，避免投入使用后只凭零散照片追查。

盐雾试验仍然适合做质量对比、体系初筛、划痕扩蚀评价和产品符合性验证。报告中的小时数只有与试样、方法和评价结果放在一起，才有工程意义。

缺少这些信息，“盐雾做了很久”只能证明那几块试板在规定的盐雾条件下暴露了很久。
