你是否曾好奇为何在恶劣环境下铸铁似乎比碳钢更耐用，其实有此疑问的并非你一人。

铸铁与碳钢作为两种最基础的铁碳合金，其耐腐蚀性能的显著差异源于其成分和微观结构的根本不同。尽管主要成分均为铁和碳，但碳和硅含量的差异，导致了它们在腐蚀环境下的电化学行为和表面氧化层特性截然不同。本文将从微观结构和电化学原理出发，深入解析铸铁为何通常比碳钢表现出更优越的耐腐蚀性。

两种材料最核心的区别在于碳和硅的含量。

铸铁：通常含有2%至4%的碳和1%至3%的硅。如此高的碳含量超过了其在铁基体中的固溶极限，因此在凝固过程中，绝大部分碳会以石墨（Graphite）的形式析出。在此过程中，硅元素起到了至关重要的“石墨化”促进作用，它能稳定石墨相，抑制脆硬的渗碳体（Cementite, Fe₃C）的形成。

碳钢： 碳含量通常低于1%，且硅含量极低。其微观结构主要是铁素体（Ferrite）和珠光体（Pearlite，铁素体与渗碳体的层状混合物）。碳主要以化合物—渗碳体（Fe₃C）的形式存在，而非游离的石墨。

这种微观结构的差异，是两者耐腐蚀性能分化的起点。

铸铁的耐腐蚀优势主要来自其独特的微观结构所提供的物理屏障和化学钝化双重作用。

1.石墨的物理屏障作用 石墨作为碳的一种同素异形体，化学性质极其稳定，具有化学惰性，在常见的腐蚀介质（如氧气、水分）中不易发生反应。在铸铁的基体中，大量分布的片状或球状石墨相当于无数个微小的“盾牌”，它们覆盖在铁基体表面，有效减少了活性的铁基体与外界腐蚀环境直接接触的有效面积，起到了一种天然的物理隔绝和屏障作用。

相比之下，碳钢的表面几乎完全是暴露的铁基体，缺乏这种内部的物理防护，因此更容易发生整体性的腐蚀。

2.硅的化学钝化作用 腐蚀的本质是一个电化学过程，即铁原子失去电子被氧化。在铸铁中，硅的存在极大地提升了其抗腐蚀能力。当腐蚀发生时，铸铁表面的硅会优先于铁或与铁同时被氧化，生成一层致密、稳定且附着力极强的二氧化硅（SiO₂）薄膜。

这层SiO₂膜能够填充初始铁氧化物层中的孔隙，形成一道高效的化学屏障，显著减缓了氧气和腐蚀性离子向金属内部的扩散速率，从而抑制了腐蚀的进一步发展。在户外环境中，铸铁表面形成的稳定、致密的保护性锈层（主要为氧化铁和二氧化硅的混合物），能够有效延缓深层腐蚀。

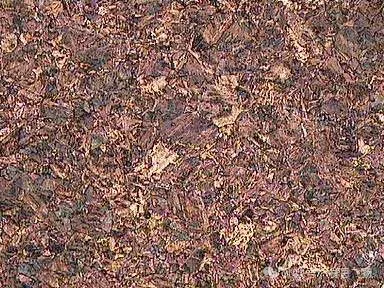

反观碳钢，由于几乎不含硅，其在腐蚀过程中只能形成主要由各种氧化铁（如FeO, Fe₂O₃, Fe₃O₄）构成的锈层。这种锈层结构疏松、多孔且附着力差，极易开裂和剥落，导致内部新鲜的金属基体不断暴露于腐蚀环境中，形成“层层剥落、腐蚀不止”的恶性循环。

1.石墨腐蚀 需要指出，在某些特定厌氧环境中（如某些工业废水、土壤），当存在硫化氢等还原性介质时，石墨的电位会高于铁，此时石墨可能转变为阴极，而周围的铁基体作为阳极。这会形成微观电偶，加速铁基体的选择性腐蚀，即所谓的“石墨腐蚀”。但在绝大多数大气和水环境中，石墨和二氧化硅的综合保护效应是主导因素。

2.球墨铸铁的性能优化 相较于石墨呈片状的普通灰口铸铁，球墨铸铁通过加入镁或铈等球化剂，使石墨以球状形态存在。这种球状结构不仅极大地改善了材料的韧性和延展性，在耐腐蚀方面，均匀分布的球状石墨也能更有效地阻断腐蚀介质渗透的连续路径，从而可能展现出更优的抗局部腐蚀性能。其整体耐腐蚀机理与普通铸铁相似，依然依赖于石墨的屏障作用和SiO₂保护膜。

3.材料选择的权衡 碳钢之所以不普遍添加高含量的硅来提升耐腐蚀性，是因为硅会显著增加材料的脆性，这对于要求良好塑性和韧性的许多钢结构应用是不可接受的。铸铁正是以牺牲部分延展性为代价，换取了优异的铸造性能和耐腐蚀、耐磨损性能。例如，在含有磨蚀性颗粒的流体环境中（如泵壳），铸铁的高硬度和耐腐蚀性使其成为比碳钢更理想的选择。以典型的灰铸铁HT250和碳钢Q235B对比，其机械性能如下表：

综上所述，铸铁优于碳钢的耐腐蚀性并非由单一因素决定，而是其化学成分与微观结构协同作用的结果。其核心优势在于：

高碳含量促使形成的化学惰性石墨相起到了物理屏障作用，减少了反应面积。

高硅含量在腐蚀初期生成了一层致密稳定的二氧化硅（SiO₂）钝化膜，在化学上阻碍了腐蚀的深入。

这两个核心机制的结合，使得铸铁在多数环境下能够形成有效的自我保护，从而比缺乏这些特性的碳钢更为经久耐用。
