你是否想过，飞机、航天器上那些坚固的铝合金部件，除了要足够强韧，还需要抵抗恶劣环境的侵蚀？科学家们一直在寻找一种既能高效提升铝合金耐腐蚀性，又适合工业化大批量生产的“完美”工艺。最近，一项研究取得了突破，他们找到了一把“钥匙”——一个精准的温度区间，能让铝合金在几乎不损失强度的前提下，快速获得强大的“抗腐蚀盔甲”。这究竟是如何做到的？一起来看。

在航空航天领域，AlZnMgCu系高强铝合金是制造关键结构件的“明星材料”，因为它拥有极高的强度。然而，一个突出的短板限制了它的更广泛应用：耐腐蚀性能不佳。在潮湿、盐雾等恶劣环境中，腐蚀会悄悄削弱材料的寿命，带来安全隐患。

为了补上这块短板，材料科学家们开发了多种热处理工艺，比如双级时效、回归再时效（RRA） 和中断时效（T6I6） 等。这些方法虽然有效，但普遍存在工艺流程长、能耗高、生产效率低的问题，就像给金属做一套复杂的“全身深度理疗”，难以在快节奏的工业生产线上大规模推广。

于是，研究者们将目光投向了一种更为简洁的工艺——高温预时效（HTPT）。它也被称为“固溶降温处理”或“高温预析出”。简单来说，就是在铝合金完成高温固溶后，不直接淬火，而是快速转移到一个稍低的温度下短暂保温，然后再进行常规的淬火和时效。这个方法流程短、改造生产线容易，被业界认为是最有希望实现大规模工业化应用的技术。

但是，这个“稍低的温度”究竟是多少？如何科学、快速地确定这个最关键的温度区间，而不是靠“穷举法”一次次试验，成为了阻碍该技术精准应用的瓶颈。

这项名为 《AlZnMgCu合金高温预时效温度区间的优化与确定》 的研究，由武汉商学院机电工程学院的盛晓菲副教授、吴先焕讲师，以及中南大学轻合金研究院的赖瑞林实验师共同完成。该研究创造性地提出，通过测量合金在固溶后连续升温过程中的电导率变化曲线，可以快速、准确地锁定高温预时效的最佳温度区间，并在Al-8.56Zn-2.29Mg-2.49Cu-0.13Zr合金上成功验证，将区间确定为430~445℃。研究成果已发表于 《特种铸造及有色合金》2025年第45卷第12期。

本研究最大的亮点在于化繁为简，用一个巧妙的电导率-升温曲线测量方法，替代了传统耗时费力的试错法，为快速确定不同成分铝合金的高温预时效工艺窗口提供了普适性理论依据和简便工具。同时，研究在提升耐腐蚀性的同时，最大限度地保住了材料至关重要的力学性能，找到了性能平衡的“甜蜜点”。

研究团队的设计非常巧妙。他们将固溶处理后的合金试样，以恒定速度缓慢加热，并实时测量其电导率随温度升高的变化。

为什么测电导率？因为铝合金的电导率与其内部溶质原子的状态密切相关。原子从过饱和固溶体中析出形成第二相，或已析出的第二相回溶到基体中，都会显著影响电导率。

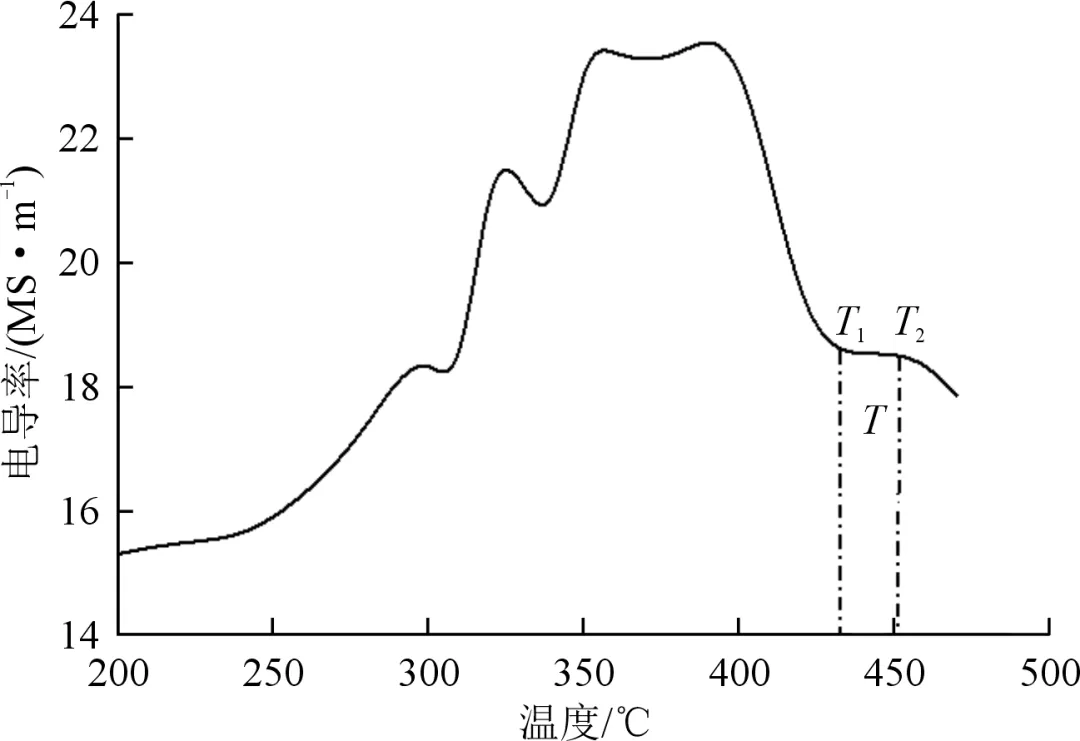

通过绘制这条“升温-电导率曲线”，研究者观察到了一个规律性现象：电导率先快速升高至一个峰值，然后急剧下降，随后进入一个变化相对平缓的区域，最后再次快速下降。他们推断，这个平缓区的起点（T₁）和终点（T₂），就是高温预时效的目标温度区间的上下限。其背后的原理是，在这个区间内保温，溶质原子更容易在能量较高的晶界上优先析出形成“核心”，而晶内原子则保持稳定，为后续时效保留强化潜力。

研究团队对特定成分的铝合金进行实测，得到了清晰的电导率变化曲线。他们发现平缓区起点T₁约为430℃，终点T₂约为450℃。因此，理论上该合金的高温预时效温度区间可初步定为430~450℃。

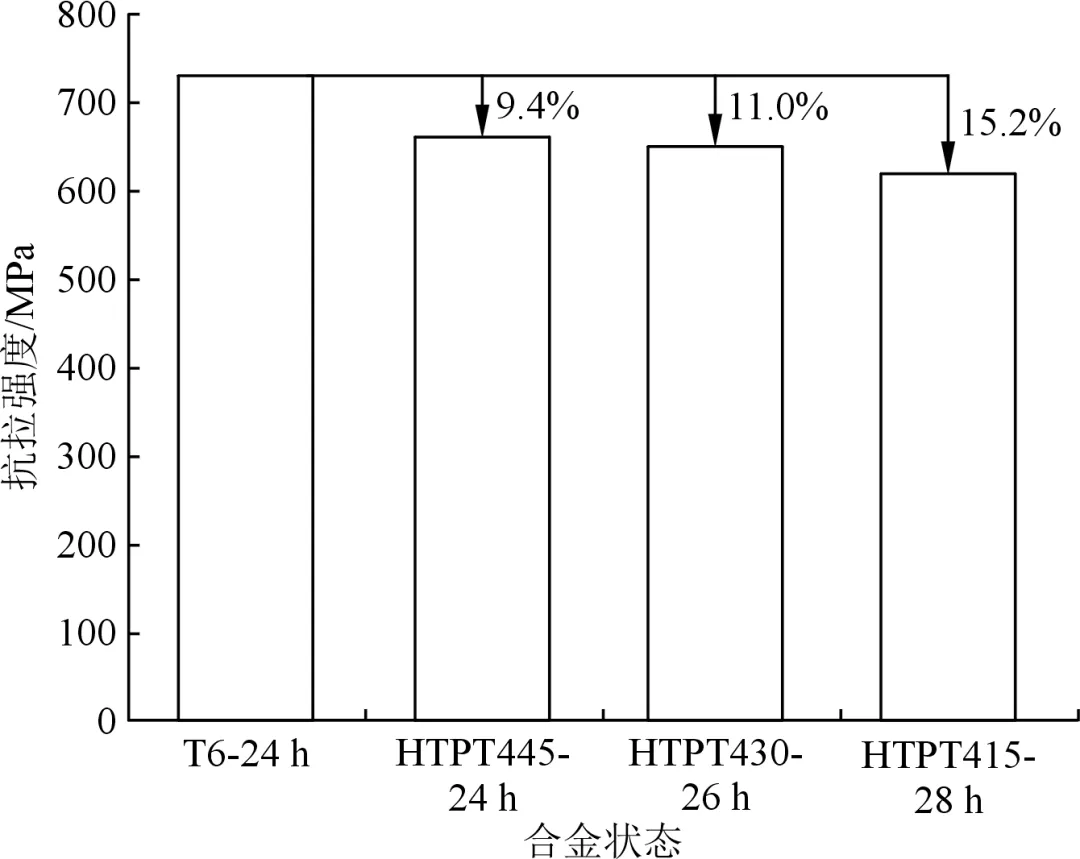

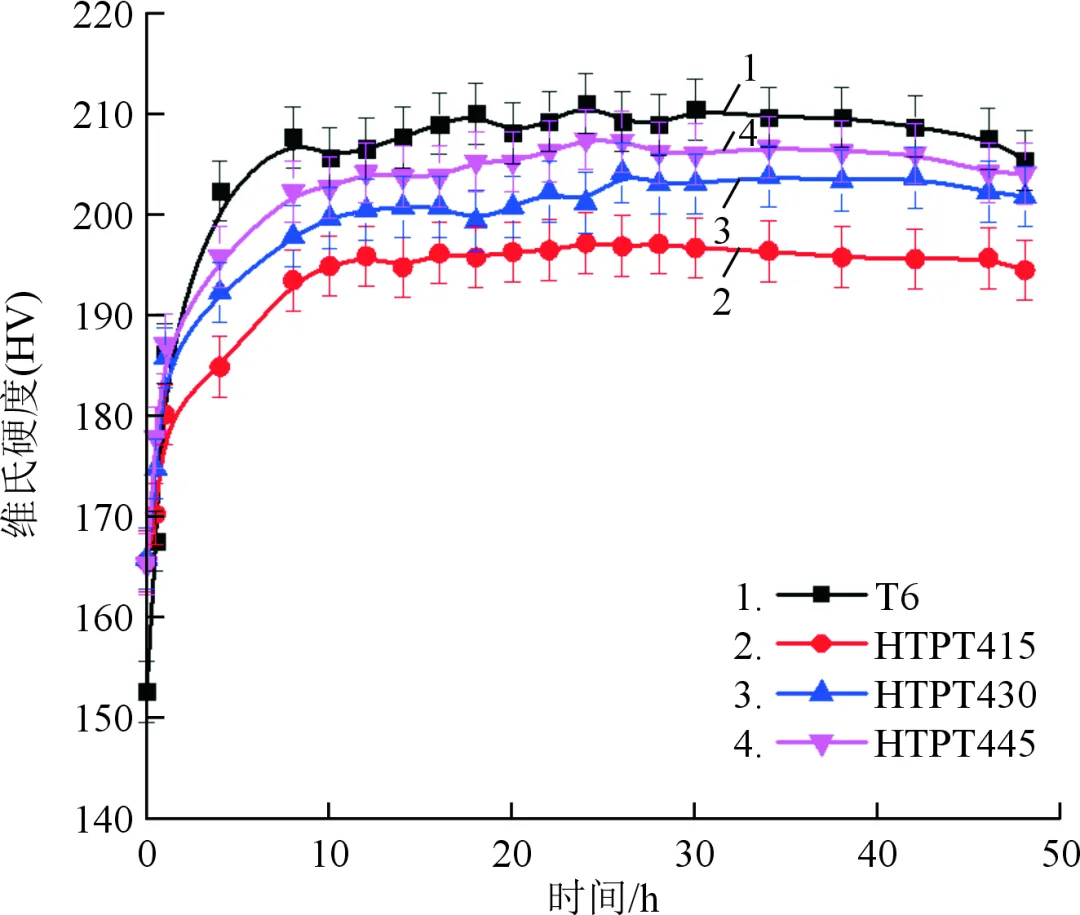

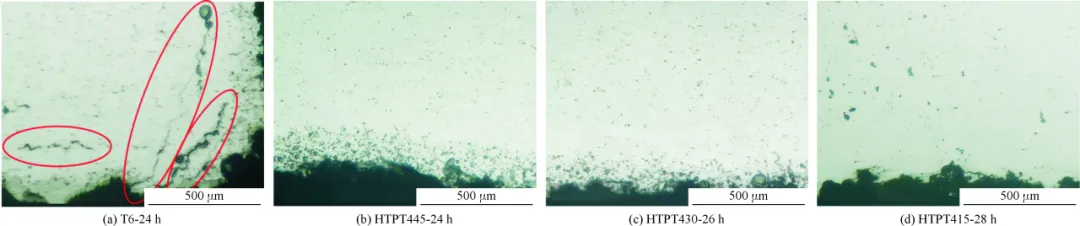

为了验证并考虑工业控温精度，他们选择了415℃、430℃和445℃三个温度进行实际的高温预时效处理，并与传统T6时效工艺对比。结果发现，所有经过高温预时效处理的合金，其耐腐蚀性能（抗剥落腐蚀）都得到了飞跃式提升，腐蚀仅停留在表面，不再深入材料内部。但力学性能（硬度和抗拉强度） 有所差异：445℃ 处理的性能保持最好，最接近传统T6工艺；430℃次之；而415℃ 处理则导致强度下降过多。

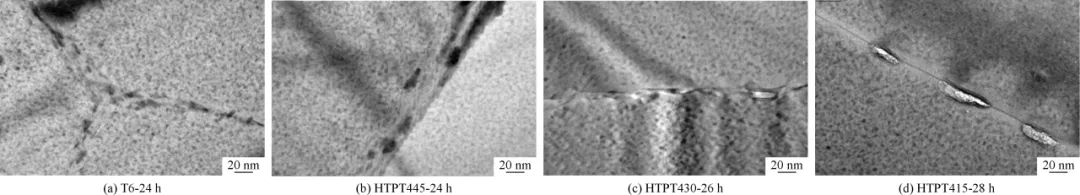

通过高倍透射电镜观察晶界，研究揭示了性能差异的根源。传统T6工艺后，晶界析出相细小且密集，容易成为腐蚀通道。而经过高温预时效（特别是430℃和445℃）后，晶界析出相明显长大、间距变宽、分布变得稀疏。这种结构能有效阻碍腐蚀沿晶界扩展，从而大幅提升耐蚀性。同时，晶内强化相受影响较小，因此力学性能得以较好保留。

1.方法创新：利用固溶后连续升温的电导率变化曲线，可以科学、高效地确定铝合金高温预时效的最佳温度区间（T₁~T₂）。

2.作用机理：在该温度区间保温，能促使溶质原子优先在晶界上析出形成核心，而不影响晶内的过饱和度。这使后续时效时，晶界析出相得以长大和离散化（提升耐蚀性），同时晶内仍能充分析出强化相（保持强度）。

3.工艺窗口：对于本研究中的Al-8.56Zn-2.29Mg-2.49Cu-0.13Zr合金，其优化的高温预时效温度区间为430~445℃。温度低于430℃（如415℃）会显著损害合金的力学性能。

这项研究不仅为AlZnMgCu合金提供了一种高效的耐腐蚀处理新策略，其提出的 “电导率曲线法” 更为同类材料的工艺开发提供了一个简单、通用的解决方案，有望在航空航天、交通运输等高端制造领域发挥重要作用。

盛晓菲， 吴先焕， 赖瑞林. AlZnMgCu合金高温预时效温度区间的优化与确定[J]. 特种铸造及有色合金， 2025, 45(12): 1 833-1 837.

SHENG X F, WU X H, LAI R L. Temperature range optimization and determination of high temperature pre-aging for AlZnMgCu alloy[J]. Special Casting & Nonferrous Alloys, 2025, 45(12): 1 833-1 837.
