去年，华南某深海码头对建成八年的墩台进行检测。发现了一个“违背常识”的现象：完全浸没在水下的部分混凝土完好，而在水面附近周期性干湿交替的“浪溅区”，钢筋腐蚀深度竟已达2毫米。

这个案例尖锐地指出：混凝土的防护，从来不是“一刀切”。在错误的部位使用错误的防护，等于让士兵在沼泽里穿重甲，在沙漠里披雨衣。上期我们诊断了混凝土腐蚀的“病因”，本期我们进入实战——如何依据腐蚀环境，构建一套精准的“防御体系”。

一、 环境分区：认清你的“战场”

混凝土结构的腐蚀破坏程度，与其所处环境“小气候”息息相关。科学防护的第一步，是进行环境分级与分区。

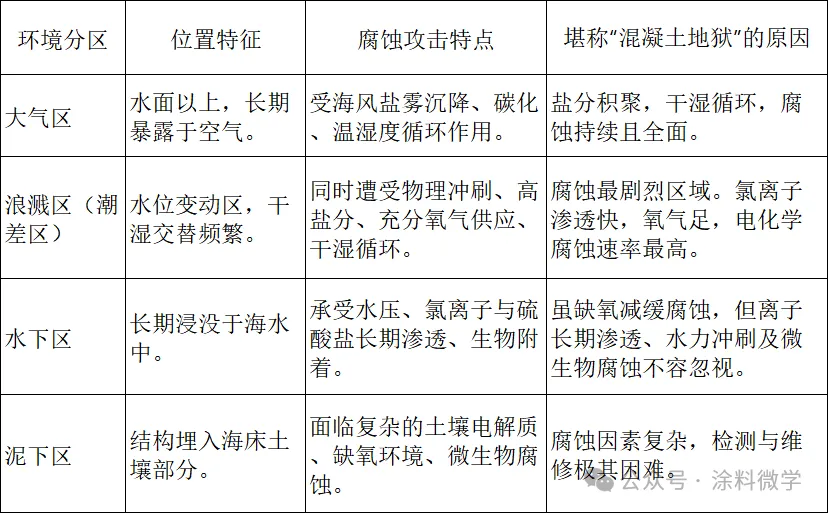

以腐蚀最严酷的海洋环境为例，一个典型的混凝土结构自上而下会经历四个截然不同的“战场”：

核心结论：浪溅区是防护设计的重中之重和最大难点。其次，大气区和水下区需针对性设计，泥下区则强调耐久性材料的本征抵抗。

二、 防御策略：从“提升内功”到“外部装甲”

混凝土防护是一个系统工程，现代工程实践已形成一套“多屏障、全寿命”的综合防护策略。

第一道防线：提升混凝土“本体免疫力”

这是最根本、最经济的防护。

1. 选用“对症”的水泥：海洋环境用抗硫酸盐水泥，酸性环境可考虑耐酸水泥。

2. 设计“密实”的机体：

   • 降低水胶比：这是提高密实抗渗性的最关键措施。

   • 掺入“外援”：掺入粉煤灰、矿渣、硅灰等矿物掺合料，能细化孔隙结构，大幅提升抗氯离子渗透能力（用电量法评价）。

3. 设置足够的“安全距离”：加大钢筋保护层厚度。海上工程重要部位，保护层厚度常需≥50mm，为钢筋腐蚀设置更长的缓冲距离。

4. 植入“缓蚀疫苗”：

   • 内掺型钢筋阻锈剂：在拌制混凝土时加入，长期有效。

   • 革命性的迁移型阻锈剂（MCI）：可像“靶向药物”一样，后期喷涂在混凝土表面，自主渗透至钢筋位置形成保护膜，特别适用于修复工程。

第二道防线：为钢筋穿上“防护服”

当第一道防线可能被突破时，直接保护钢筋。

• 环氧涂层钢筋：在钢筋表面静电喷涂环氧粉末，形成物理隔绝层，应用广泛。

• 不锈钢钢筋：终极解决方案，耐蚀性极佳，初始成本高，但全寿命周期经济性在重大工程中日益被认可。

第三道防线：施加外部“整体装甲”

这是应用最广泛、最直观的防护手段，即混凝土表面涂层与保护系统。

1. 渗透型防水剂（如硅烷/硅氧烷）：像“防晒霜”，渗入表面数毫米，憎水但透气，防止水分和氯离子侵入，不影响混凝土外观。

2. 高性能防护涂层体系：

   • 大气区/浪溅区：需耐候耐紫外+耐水耐盐雾。配套如：环氧封闭漆 + 环氧厚浆中间漆 + 聚氨酯/氟碳面漆。

   • 水下区/泥下区：需长期耐水浸泡+附着力极强。配套如：环氧封闭漆 + 环氧玻璃鳞片/环氧沥青厚浆漆（“底面合一”）。

3. 增强复合材料（FRP）包裹：用碳纤维布、玻璃纤维布与树脂粘贴于结构表面，既防腐蚀又显著提高结构承载能力，适用于修复加固。

第四道防线：电化学“终极保护”

对于已遭氯离子污染但未严重开裂的结构，可采用：

• 阴极保护：通过外加电流或牺牲阳极，使钢筋整体成为阴极，从根本上停止腐蚀。

• 电化学除盐：反向通电，将已渗入的氯离子从混凝土中“电拔”出来。

三、 防护逻辑：从“单点防御”到“系统设计”

现代混凝土防护的核心思想是 “基于性能的设计” 与 “多重防护” 。

• 设计阶段：即根据环境等级（如JTJ 275标准）、设计使用年限，明确混凝土的抗氯离子渗透性指标、保护层厚度等。

• 施工阶段：确保混凝土的均质性与密实性，严控裂缝。

• 运维阶段：建立定期检测制度，对氯离子含量、碳化深度、电位进行监测，实施预防性维护。

为混凝土结构制定防护方案，如同一位将军为不同兵种布阵。没有一种材料是万能的，但通过精准的环境分析、分级的防御体系、以及全寿命周期的成本考量，我们完全有能力让混凝土结构抵御数十年甚至上百年的侵蚀。

这背后的逻辑是：接受腐蚀不可避免，但通过科学干预，我们可以控制它、延缓它，将不可控的风险，转化为可管理、可预测的工程行为。
