1.铁碳相图概述

铁碳相图是理解钢和铸铁组织变化规律的重要基础，它描述了在不同温度和碳含量条件下，各种相存在的范围以及相之间的转变关系。

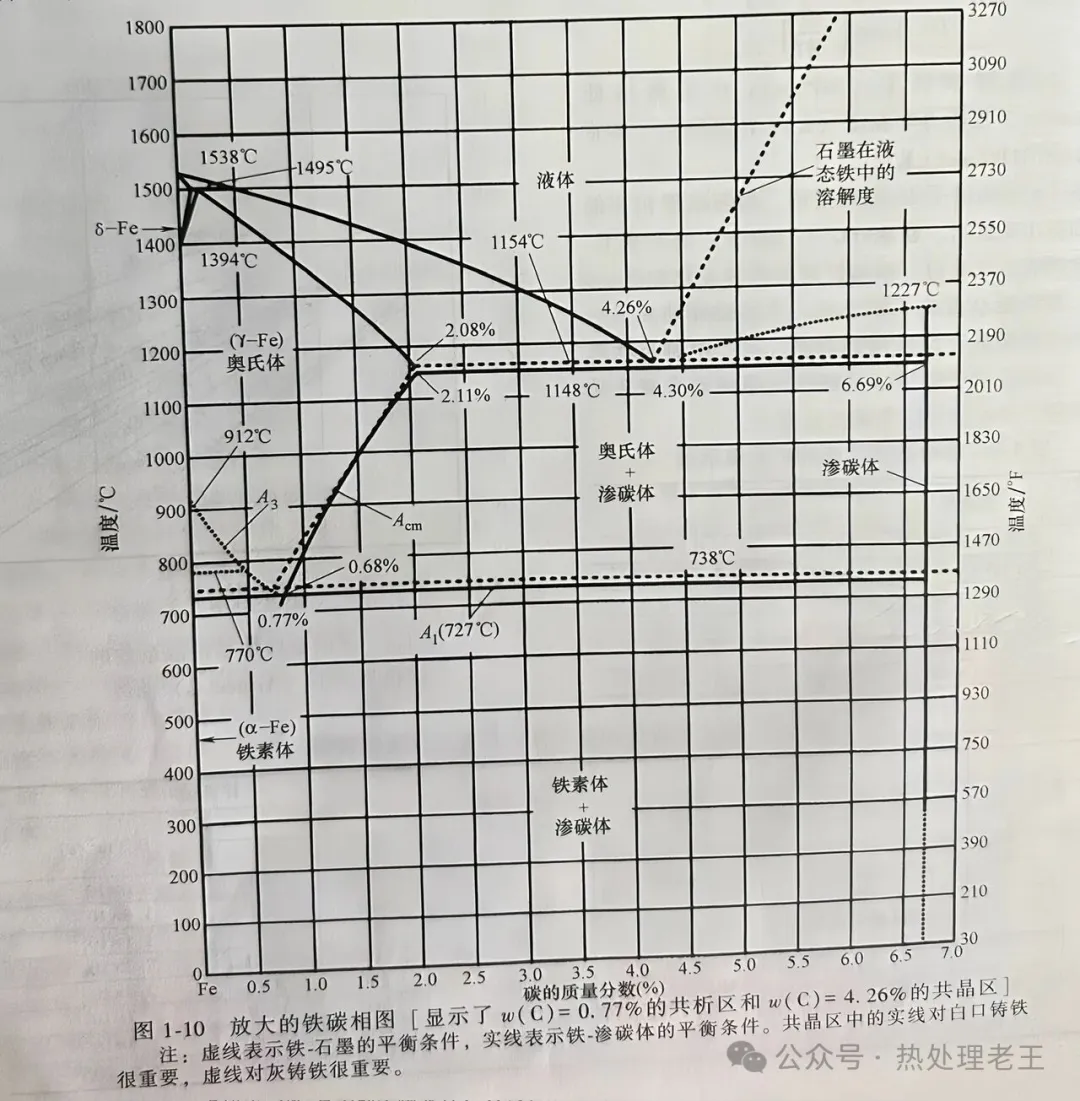

铁碳相图实际上是铁—碳合金体系的一部分，其范围从纯铁一直延伸到碳质量分数为 6.67% 的渗碳体（Fe₃C）。上图中标出了不同相存在的温度区间以及成分范围。

通常情况下，碳质量分数 小于2% 的铁碳合金称为 碳钢，而碳质量分数 大于2% 的则称为 铸铁。

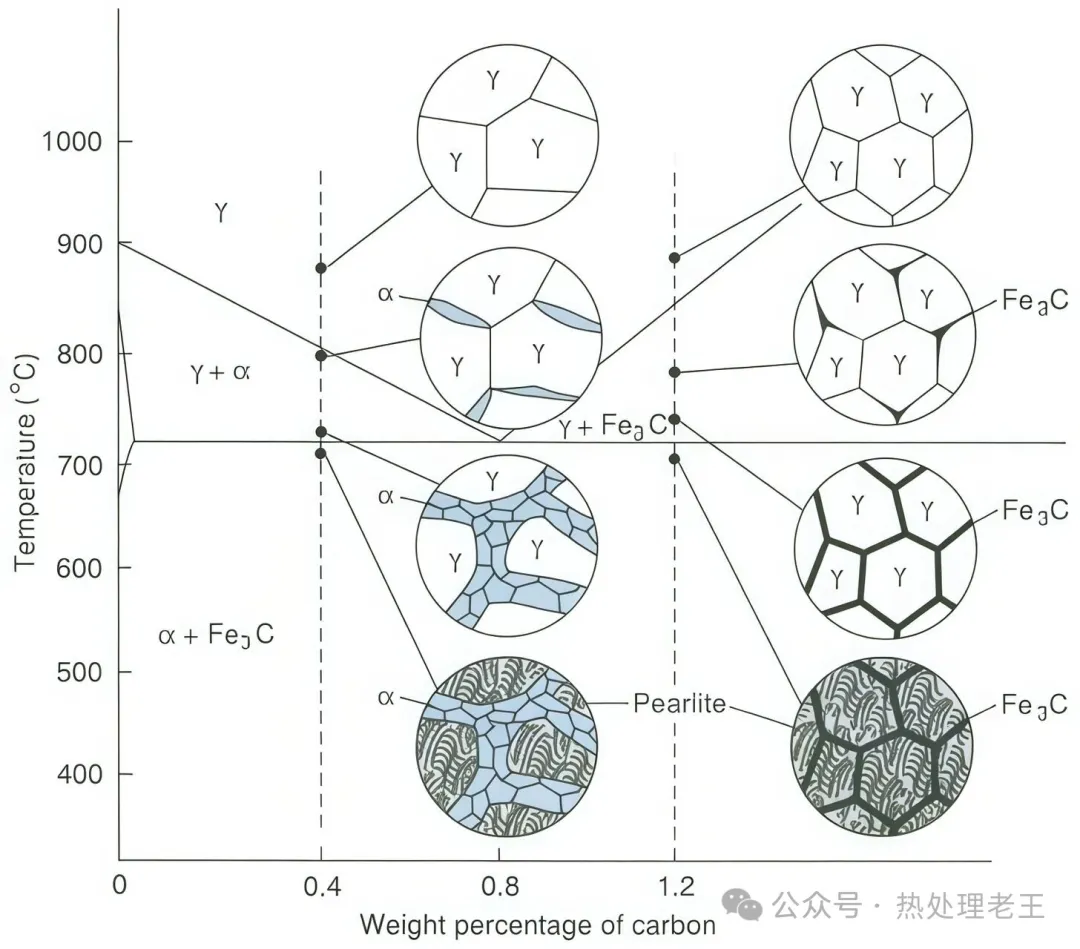

在铁碳相图中，当钢中的含碳量超过其在铁素体或奥氏体中的极限溶解度时，多余的碳将以 渗碳体（Fe₃C） 的形式存在，这在碳钢中是不可避免的。

在某些条件下，碳也可能以石墨 的形式存在，而不是渗碳体。这种情况在 铸铁中更为常见。

2.合金元素对相图的影响

碳的加入不仅改变了钢的组织，同时也影响铁碳相图中的相区位置。例如，碳会降低奥氏体转变温度，同时也降低铁的凝固温度，这一点在铸铁中尤为明显。

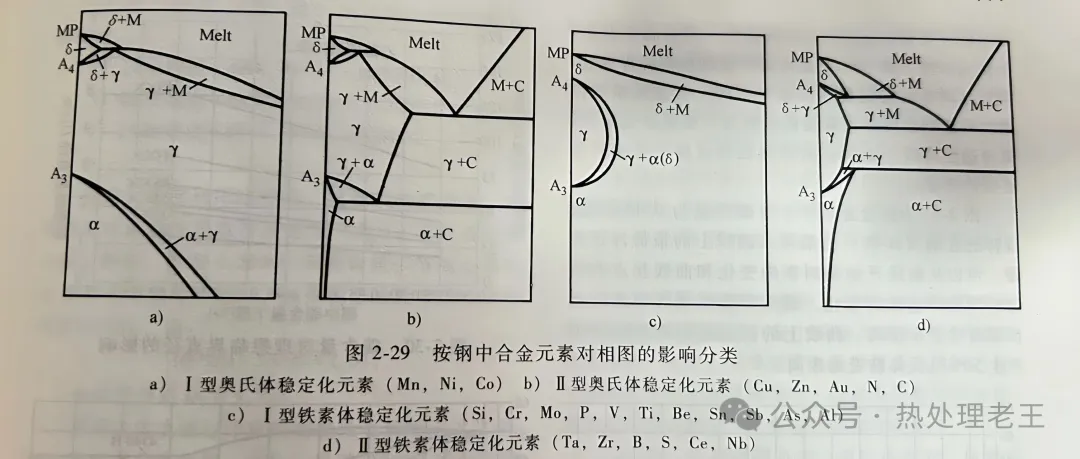

除了铁和碳之外，钢和铸铁中通常还含有多种 合金元素，这些元素会改变铁碳相图中的相区边界，从而影响钢的组织转变规律。

例如，锰（Mn）和镍（Ni） 属于 奥氏体稳定化元素，它们能够扩大奥氏体稳定存在的温度范围；而 铬（Cr）和硅（Si） 则属于 铁素体稳定化元素，会缩小奥氏体稳定存在的温度范围。

所以说如果要想让钢 完全变成奥氏体，就需要更高的加热温度。如果加热温度不够高，就会出现：铁素体 + 奥氏体两相区，这时候再去淬火，就会出现未溶铁素体。

因此，在分析含有多种合金元素的工业用钢时，不能完全依赖铁碳相图进行判断。

3.奥氏体组织特点

奥氏体（γ-Fe）是一种 面心立方结构 的晶体，在高温条件下是铁的稳定相。

在铁碳合金中，奥氏体能够溶解较多的碳，其最大溶解度略高于 2%。在铁碳相图中，奥氏体单相区主要位于高温区域。

在低合金钢中，在适当温度条件下可以获得 单相奥氏体组织。由于奥氏体内部没有第二相粒子的阻碍，位错运动较为容易，因此材料在高温下具有良好的塑性和变形能力。

在实际生产中，许多 热轧和锻造工艺 都是在奥氏体区进行的，因为在这一温度范围内材料更容易发生塑性变形。

在较低温度下进行变形时，有时会在 铁素体—奥氏体两相区 进行控制轧制，并通过加入少量微合金元素（如 铌、钒等）形成细小碳化物析出相。这些析出物能够抑制再结晶和晶粒长大，从而细化奥氏体晶粒。

4.铁素体组织特点

铁素体（α-Fe）是体心立方结构 的晶体，是铁在低温条件下的稳定相。

在低碳钢中，显微组织通常含有大量铁素体晶粒。铁素体具有良好的塑性和延展性，这是因为位错可以在晶体结构中较容易地移动。

然而，在低温条件 下，体心立方结构中的位错运动会受到明显阻碍。当温度进一步降低时，材料的塑性显著下降，容易发生脆性断裂。

这种现象在许多体心立方金属中都较为常见，并表现为所谓的韧脆转变。

5.碳在铁中的溶解与析出

当碳含量达到其极限溶解度时，碳原子会溶解在铁素体或奥氏体中 铁原子之间的间隙位置，从而形成间隙固溶体。

由于铁素体中的间隙尺寸较小，因此碳在铁素体中的溶解度远低于在奥氏体中的溶解度。

在铁素体中，碳的最大溶解度仅约为 0.02%（质量分数），并且随着温度的降低，其溶解度还会进一步下降。

因此，在缓慢冷却的过程中，多余的碳往往会在铁素体晶界处析出渗碳体示。

如果由于某些原因使冷却速度较快，则碳原子可能来不及扩散形成渗碳体，而被限制在晶格间隙中，这种现象对某些钢的时效处理具有重要影响。

例如，弥散强化与碳原子在位错或晶界处的偏聚有关，而 淬火时效 则与细小碳化物在位错或铁素体基体中的析出有关。

6.析出强化与时效现象

在某些低碳钢中，通过淬火时效处理，可以在铁素体位错附近形成细小的枝晶状渗碳体颗粒。

这些细小析出物能够有效 钉扎位错，从而提高材料的强度。

弥散强化和淬火时效都会限制位错的运动，同时也是导致含有大量铁素体组织的低碳钢出现 不连续屈服现象 的重要原因之一。
