5000字综述,关于铁路腐蚀,你必须要知道的6个方面
2026-03-10 15:35:01
作者:金属失效分析 来源:金属失效分析
分享至:
铁路基础设施正长期面临着一个隐蔽且致命的敌人——腐蚀。腐蚀不仅每年给全球铁路行业造成数十亿美元的维修、更换及由此引发的停运损失,更严重削弱了钢轨及其支撑构件的结构完整性,直接推高了列车脱轨与灾难性事故的风险 。
作为深耕工程材料与失效分析领域的从业者,本文将系统性地穿透表象,深度剖析铁路关键部件所面临的复杂腐蚀机理,并探讨当前及未来旨在提升基础设施耐久性的前沿防护体系。
现代铁路的骨架由几个核心部分紧密结合而成:
1、轨枕。轨枕(如传统木质、高耐久的混凝土、钢枕及创新复合材料)负责将列车荷载均匀分散 ;
2、钢轨。采用高品质碳钢或合金钢锻造的钢轨,凭借其高强度的平底T型结构承受着极端的动态应力 ;
3、道砟。由碎石、砾石或特殊级配材料铺设的道砟,则承担着减振、荷载进一步分散及关键的排水功能 。

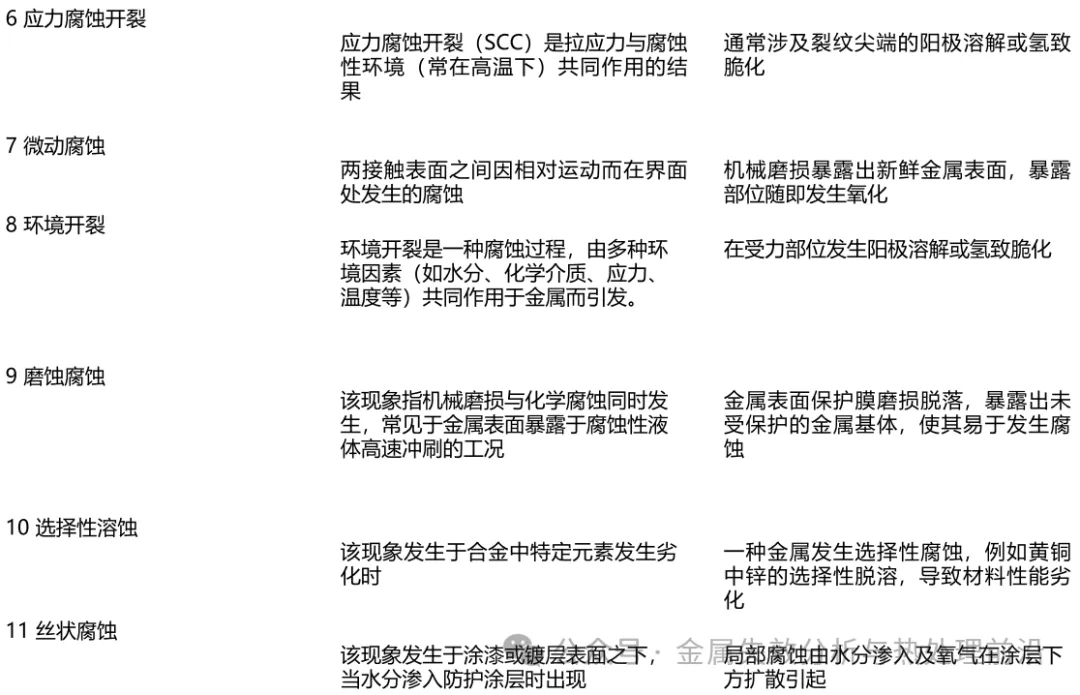

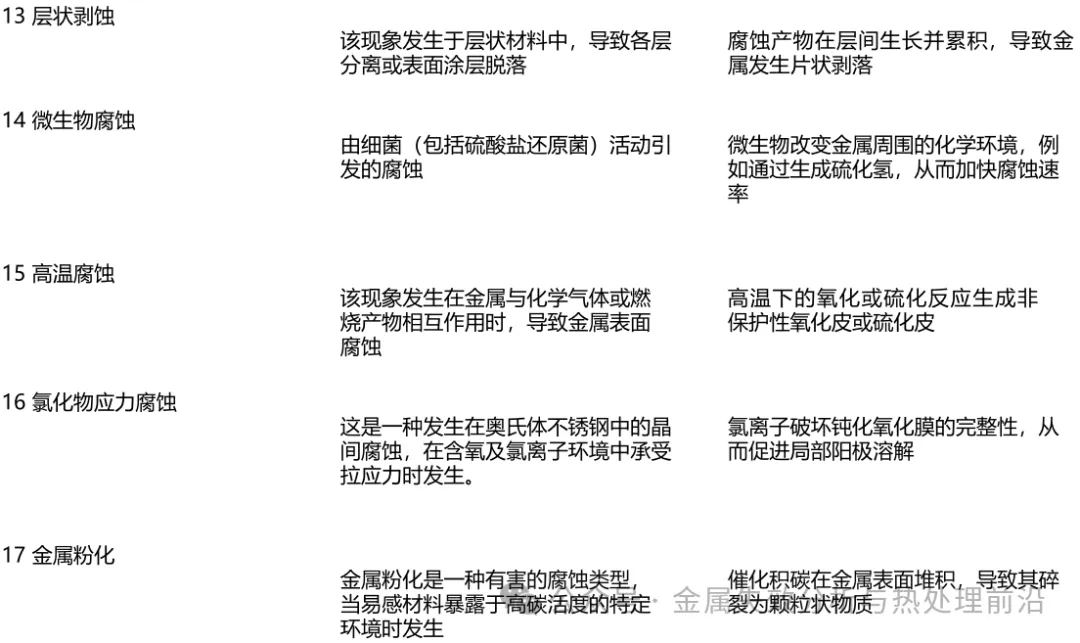

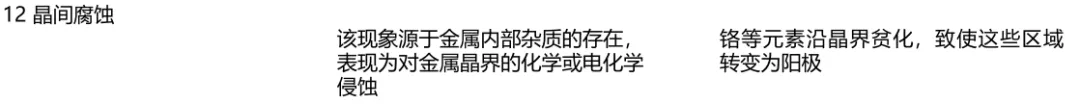

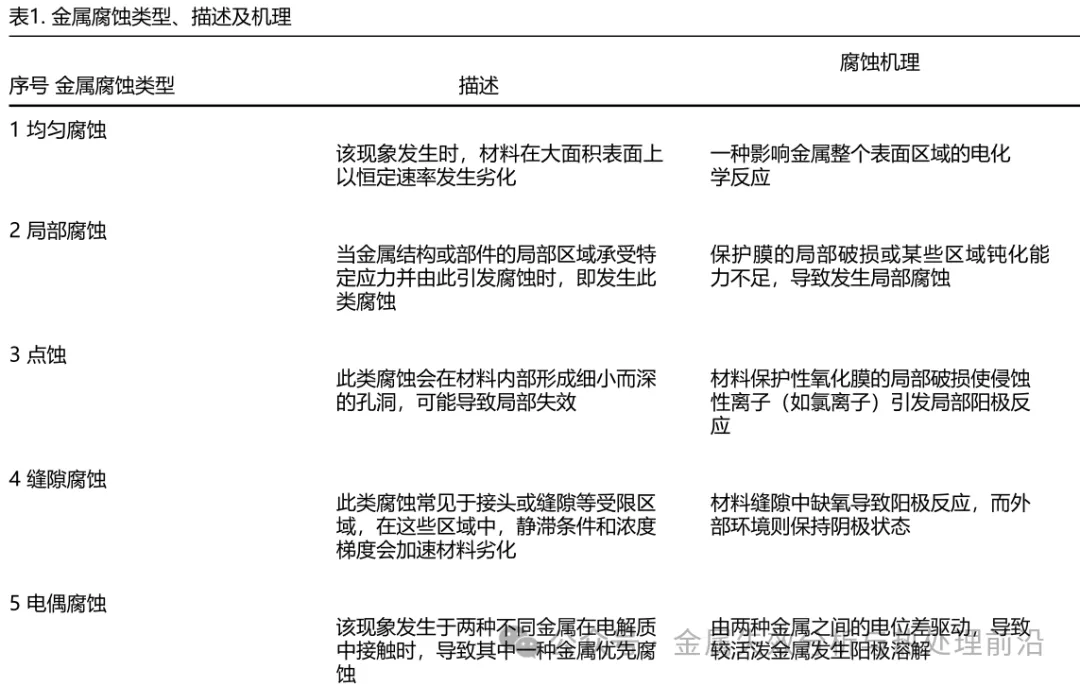

金属腐蚀在不同形式下表现出各异的机理与后果。然而,如表1所示,在所有腐蚀类型中,铁路结构最常遭遇均匀腐蚀、点蚀、缝隙腐蚀及电偶腐蚀。
每种类型均带来独特挑战,可能严重影响铁路系统的安全性与耐久性。例如,均匀腐蚀会减小钢轨截面厚度,削弱其承载重载的能力,并增加脱轨风险;点蚀与缝隙腐蚀则可能诱发裂纹并加速疲劳,从而导致毫无预警的突发性灾难性失效。
此类失效后果严重,不仅对乘客及货物安全构成重大威胁,还会因维修、更换及停运造成巨额经济损失。图2展示了铁路结构不同部位存在的一些腐蚀缺陷。
|

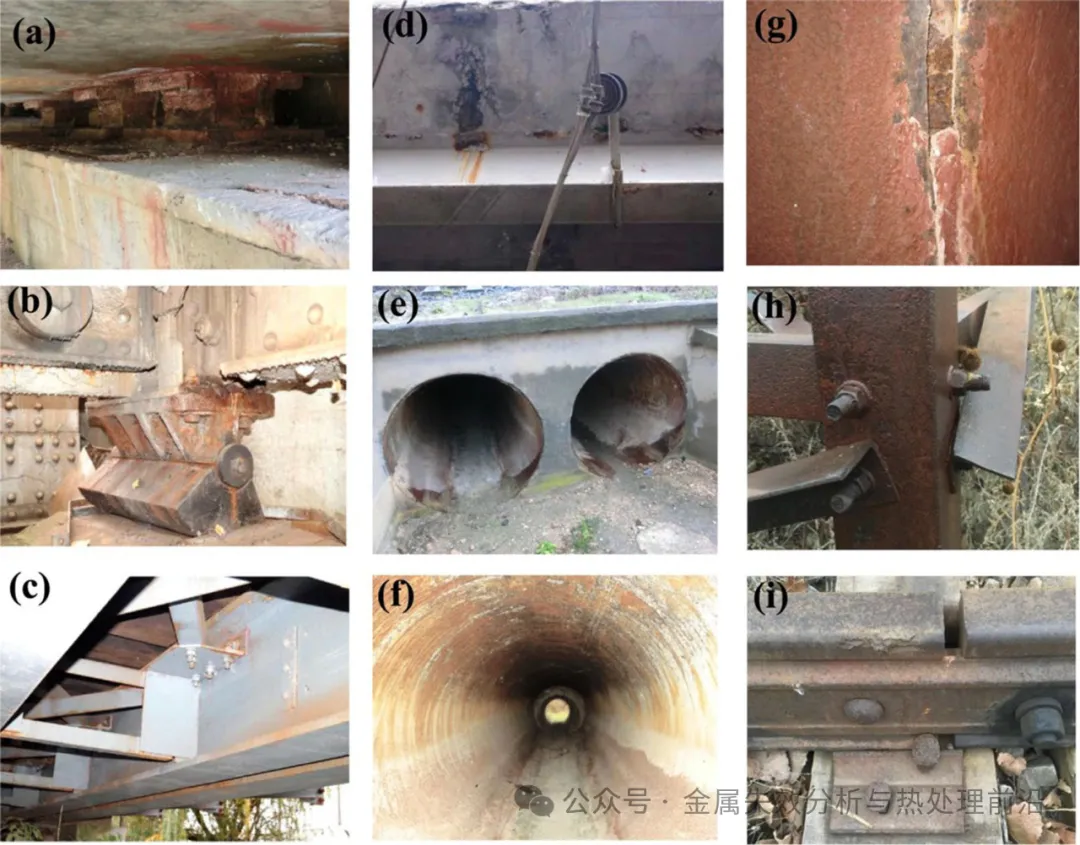

图2. 铁路结构各部位在大气环境下所呈现的腐蚀问题
|
在铁路基础设施的整个生命周期中,金属腐蚀绝非单一维度的材料损耗,而是多种机制交织的复杂病理学过程。
均匀腐蚀是铁路外露表面最为普遍且直观的劣化形式。在此类腐蚀中,金属表面与环境发生均匀的电化学反应,导致材料厚度出现相对一致且可预测的减薄 。尽管在短期观察中它通常不如局部腐蚀那样具有突发的破坏力,但长期的材料损耗会显著减小钢轨的有效截面面积,削弱其承载重载列车的能力,最终带来不可忽视的脱轨风险 。
|

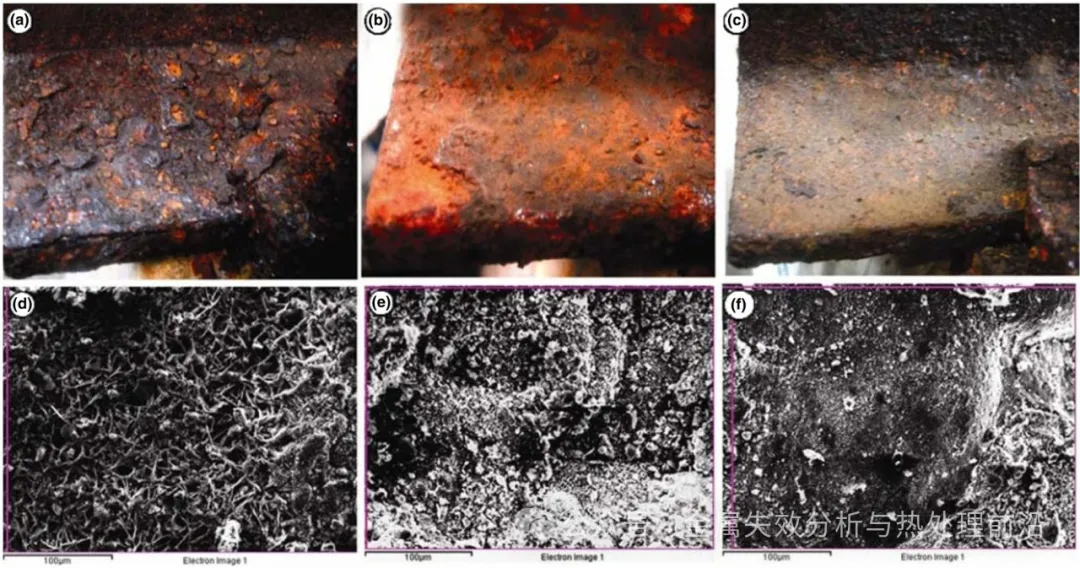

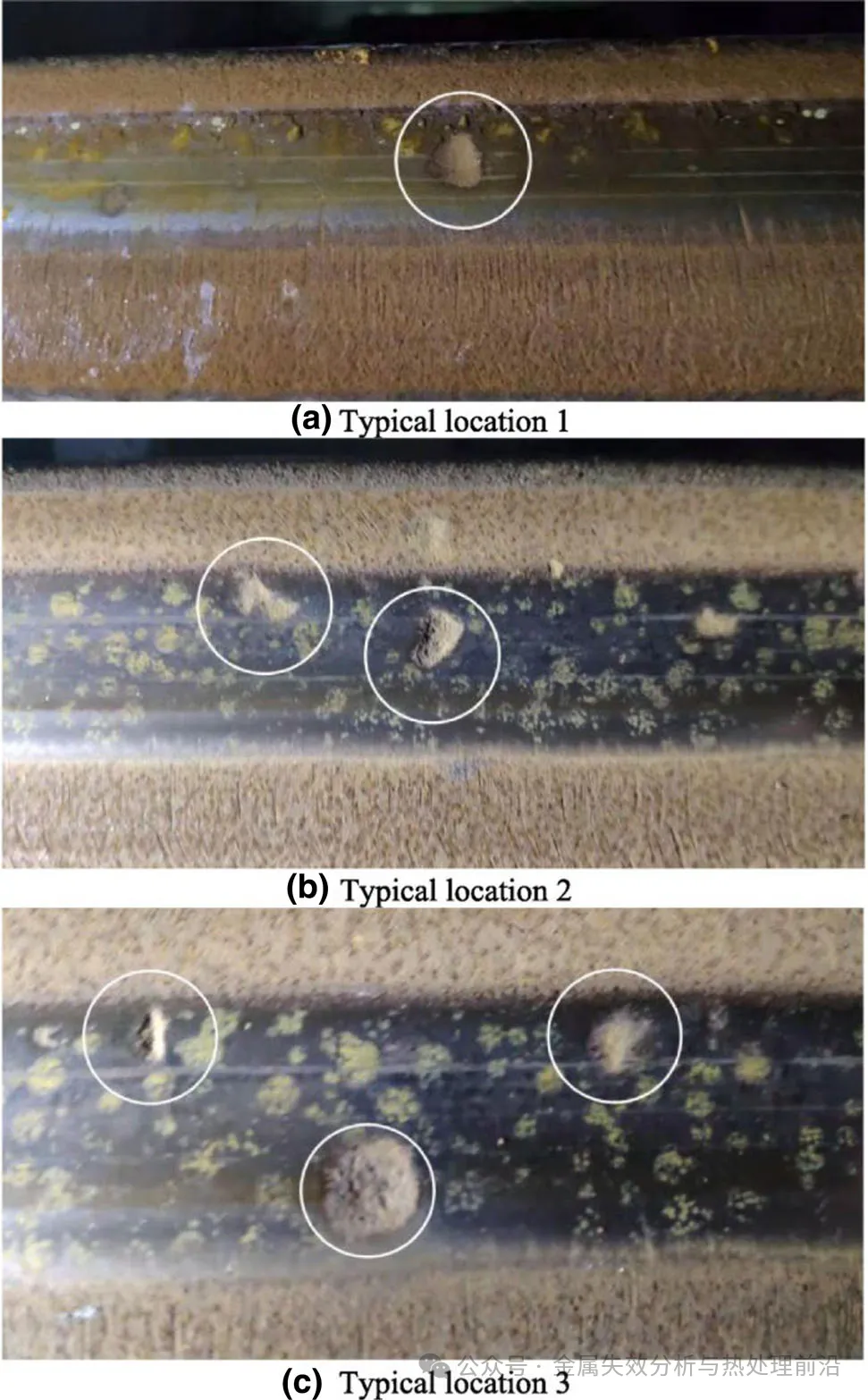

图3. 不同牌号钢轨轨底经六个月盐雾暴露后发生均匀腐蚀的宏观照片及其对应的扫描电镜(SEM)微观组织特征:(a, d)C–Mn钢;(b, e)Cu–Mo钢;(c, f)Cr–Cu–N钢
|
相较于均匀腐蚀,点蚀则具有极高的隐蔽性与破坏性。它能够在无明显表面损伤迹象的情况下,向材料内部深层扩展,形成强烈的局部应力集中,降低承载能力 。
特别是在货运列车车轴及高速铁路表面,点蚀往往是诱发疲劳微裂纹的核心源头。相关的失效过程具备极强的阶段性:从基体与强化相电化学差异引发的蚀坑形核,到蚀坑逐渐扩展,再由主次蚀坑引起的应力集中诱发短裂纹,最终演变为长裂纹乃至无预警的灾难性断裂 。
缝隙腐蚀常发生于积水或腐蚀性溶液(如氯离子)极易滞留的密闭空间内,例如铁路紧固件、接头以及轨距块绝缘体与轨底之间形成的缝隙 。这种腐蚀由缝隙内部与外部开放表面之间存在的氧浓度梯度所驱动,促使内部缺氧区成为阳极加速溶解。由于其隐蔽在垫板或扣件下方,常规的铁路巡检往往难以有效识别,随着时间推移,轨底会发生严重减薄,构成重大安全隐患 。
|
图5. 轨底段缝隙腐蚀图像。(a)采用II型弹性扣件的紧固结构(b)某轨道段在垫板下方位置出现轨底减薄(c, d)中国东部沿海地区某轨道轨底段在拆除弹性扣件后出现的缝隙腐蚀
|
电偶腐蚀则源于不同金属材料在电解质(如积水、潮气)环境中的直接电接触 。在复杂的铁路桥梁或轨道连接处,当采用异种金属时,电位较低(较高活性)的金属会作为阳极优先加速溶解。在沿海或高湿度的工业铁路区段,高盐分与高湿度更是充当了优良的导电介质,使得这一电化学加速过程尤为显著 。
|

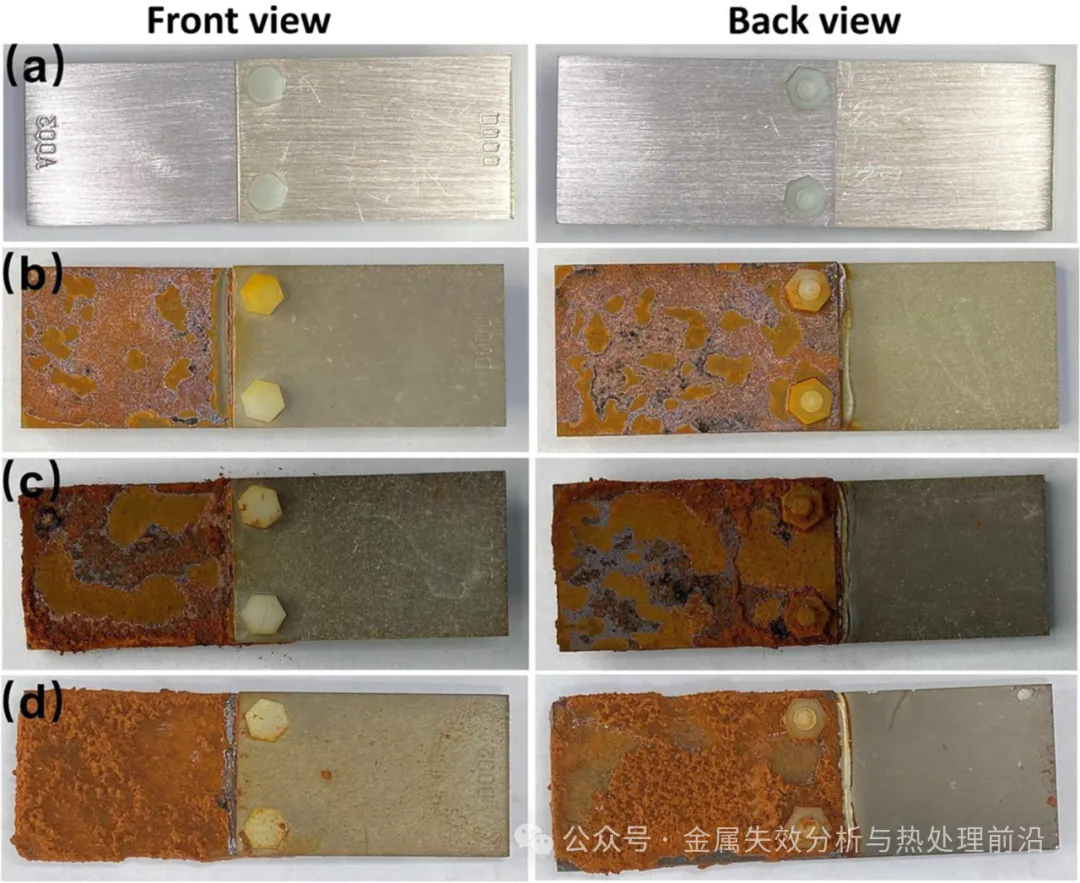

图6.Q235钢与BFe30-1–1铜镍合金电偶腐蚀形貌示意图:(a)耦合后即刻;(b)腐蚀30天后;(c)腐蚀60天后;(d)腐蚀90天后。
|
应力腐蚀开裂(SCC)是机械拉应力与特定腐蚀性环境深度耦合作用的致命结果,这在高速列车的铝合金部件(如车体牵引梁及焊接接头)中尤为典型 。
在实际服役中,氢原子倾向于在晶界处富集并扩散,从而降低材料局部强度,使得晶界成为裂纹扩展的最易发路径。镁与锌等合金元素在晶界处的偏析,进一步加剧了材料对应力腐蚀的敏感性,裂纹常常在日常巡检中隐伏,却在瞬态载荷下突发性扩展 。
|

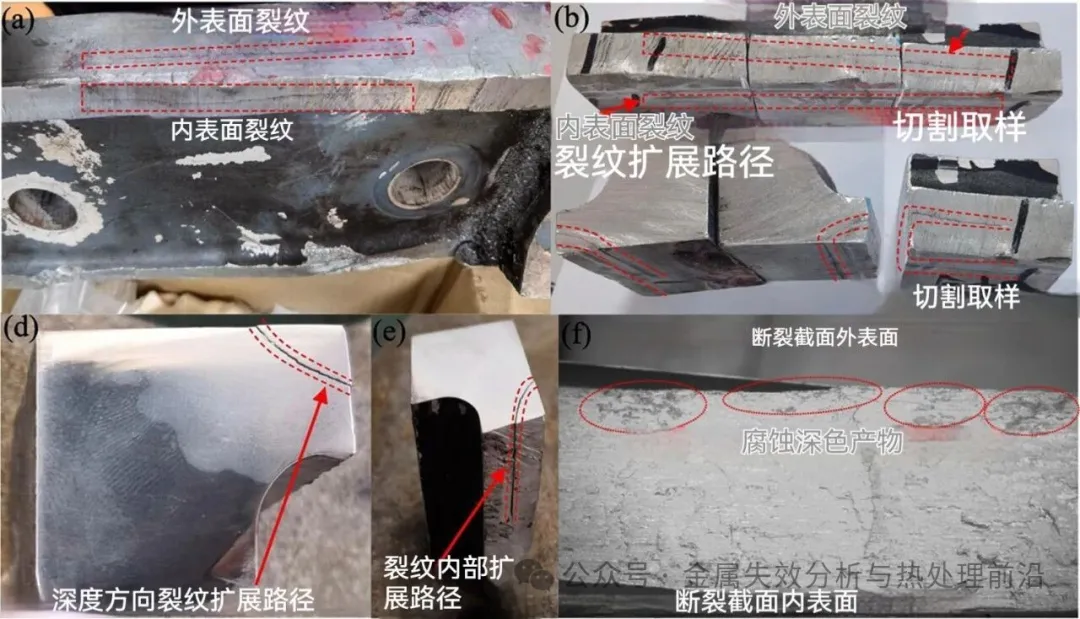

图7. 7020-T6铝合金裂纹扩展路径与整体断口形貌详述如下:(a)出现裂纹的局部区域;(b)可见裂纹区域的选取;(c)试样内裂纹扩展进程;(d)裂纹在深度方向上的扩展路径;(e)裂纹内部发展路径;(f)宏观断口形貌及相应的腐蚀产物
|
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
