点蚀的前兆：亚稳态点蚀坑的萌生

在局部腐蚀真正出现前，金属表面会先冒出亚稳态点蚀坑：就是几个微米大小的微小腐蚀核心，长在被钝化膜保护的金属表面上。每个亚稳态点蚀坑出现时，检测电路里的电流会突然跳一下，形成一个持续几秒的小尖峰，这是金属发生腐蚀电化学反应（阳极氧化反应）的信号，之后这个电流尖峰就会消失。

目前的实验和理论研究，已经把这类微观点蚀坑的形成原因弄清楚了：就是金属表面有缺陷、有杂质的地方，发生了局部的电溶解反应，简单说就是这些地方的金属被电化学反应慢慢溶掉了。

点蚀有个很明显的特点：只要外加电信号、腐蚀液浓度、温度这些条件有一丁点变化，点蚀的速度就会猛地上升。这个过程，其实就是金属表面从只有少量亚稳态点蚀坑的低腐蚀状态，突然变成点蚀坑大量出现的高腐蚀状态。

点蚀突发的理论争议：稳定化还是协同作用？

之前有研究认为，这个突然转变是因为单个点蚀坑变得稳定了；而C. Punckt等人的研究提出了另一种解释：点蚀的突然发生，是亚稳态点蚀坑之间相互影响的结果，这是一种协同临界现象。

之前也有科学家做过相关研究，他们发现电流尖峰出现的时间有一定关联，这说明点蚀的发生不是完全随机的，存在记忆效应；还有人根据实验现象，提出了腐蚀萌生的随机时空模型，这个模型的核心观点是：亚稳态点蚀坑处的电化学反应，会改变周围的离子浓度，让金属表面缺陷处的钝化膜变脆弱；而且每个点蚀坑，都会让它周围钝化膜受损区域里的缺陷，更容易形成新的点蚀坑。

C. Punckt等人的实验直接证实了这一点 —— 点蚀坑确实会自我促进增殖，所以不锈钢腐蚀会突然发生，就是因为活性点蚀坑的数量爆炸性增长，而单个点蚀坑的稳定化，是在这个转变之后才发生的。

研究点蚀的实验方法：突破传统的原位观测技术

要分清这两种理论哪种更准确，关键是要在腐蚀发生的现场，用显微镜实时观察点蚀的形成过程，也就是原位显微可视化观察。

目前研究不锈钢点蚀的方法有几种，但都有各自的局限：等腐蚀结束后再用显微镜看，只能知道金属表面哪里有腐蚀坑、腐蚀坑是什么样的，看不到腐蚀坑形成的动态过程；用扫描类技术测量腐蚀坑附近钝化膜的厚度变化，或是点蚀前后的金属表面形貌，但这类技术看细节的能力（空间分辨率）、抓瞬间的能力（时间分辨率）都有限；用普通的原位光学显微镜，只能看到直径大于 10 微米的、已经稳定的大点蚀坑，看不到微小的亚稳态点蚀坑；

C. Punckt等人这次用了两种更精准的技术，直接在腐蚀液里，实时、高分辨率地观察不锈钢点蚀的形成过程，同时还同步记录了电流的变化，这样就能把点蚀坑的发展和电流信号对应起来。

第一种是表面成像椭圆显微镜（EMSI），专门用来观察金属表面钝化膜的细微变化；第二种是经过特殊改进的高分辨率对比增强光学显微镜，能把微小的腐蚀坑放大，让细节看得更清楚。通过这两种方法，C. Punckt等人能清晰追踪到点蚀转变过程中，亚稳态点蚀坑在什么时候、什么位置出现和发展，还能准确区分开：哪些是正在腐蚀的活性点蚀坑，哪些是已经停止腐蚀的非活性点蚀坑。

实验实时观测：亚稳态点蚀坑的动态变化

（一） 表面成像椭圆显微镜的观测结果

先说说表面成像椭圆显微镜的基本原理：它通过检测金属表面反射光的偏振旋转角度，来测量金属表面钝化膜的平均厚度，这个方法常用来研究电化学池里的金属腐蚀。传统的扫描式椭圆显微镜，扫描速度很慢，而表面成像椭圆显微镜能对整个金属表面的超薄钝化膜做实时观察，能抓住钝化膜变化的瞬间。

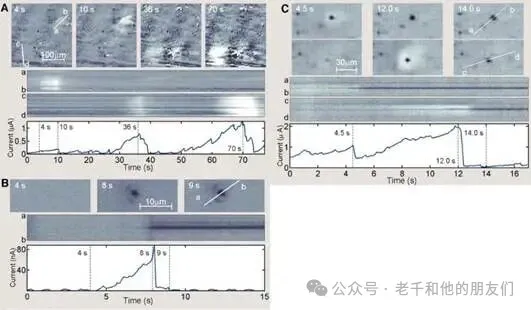

图 1 单个点蚀事件的显微观测结果

图 1A 是腐蚀刚开始时，这款显微镜拍摄视频里的四张截图，同时还附上了两条线段上的点蚀变化时空图，以及同步检测的电流曲线。从截图里能看到，金属表面有范围达 100 微米的亮区，亮度从中心向边缘慢慢变弱。

C. Punckt等人通过补充实验确认，这些亮区反映的是活性点蚀坑周围的钝化膜厚度发生了变化，并不是点蚀坑周围的溶液浓度变了。而且每个亮区出现时，检测到的电流都会同步出现一个尖峰，这是判断有活性点蚀坑存在的直接依据。另外，亮区能持续 10~15 秒，比电流尖峰的 4~10 秒要长，这个时间差，大概率是因为钝化膜被破坏后，自我修复需要一定时间。

不过表面成像椭圆显微镜有个明显的局限：它能看清的最小细节（空间分辨率）受设备结构限制，大概在 12 微米，没法看清单个微米级的点蚀坑。

（二） 对比增强光学显微镜的观测结果

所以C. Punckt等人研制了对比增强光学显微镜，把设备能看清的最小细节提升到了 2 微米，刚好能看清单个亚稳态点蚀坑的细微结构。

初生点蚀坑的形成：图 1B 展示了一个典型的初生点蚀坑的形成过程。这类刚形成的点蚀坑活性比较弱，它出现时，电流只会出现一个小幅尖峰，通常持续几秒后，点蚀坑就会停止腐蚀（钝化），电流也跟着降回原来的水平。因为腐蚀会把局部的金属表面溶掉一小块，所以点蚀坑钝化后，金属表面会留下一个小黑点，这个黑点就是已经不活动的钝化点蚀坑。

点蚀坑的再激活：而且这些钝化的黑点并不是一直不动，还可能被再次激活，重新开始腐蚀。图 1C 就展示了两次点蚀坑的再激活过程。再激活的点蚀坑在图像里还是黑色的，但C. Punckt等人能通过两个明显特征判断它又开始腐蚀了：一是每个再激活的点蚀坑出现时，电流都会再次跳一下，形成尖峰；二是活性足够强的点蚀坑，周围会出现一圈明亮的 “光晕”。

这圈光晕的形成原因C. Punckt等人也做了分析，大概率是活性点蚀坑周围的离子浓度不一样，形成了半球形的浓度梯度，这个梯度就像一个微型放大镜，把金属表面照得更亮了。当电流降到背景的噪声水平，说明点蚀坑又停止腐蚀了，这时光晕还会持续 0.6 秒，这个时间和离子从点蚀坑扩散到周围溶液的时间基本一致，等这些离子扩散完，光晕就会消失。另外，点蚀坑再激活后，原来的位置会一直留着这个小黑点，同一个黑点还可能被反复激活，多次发生腐蚀。

（三） 点蚀突发的整体观测

C. Punckt等人用这款对比增强光学显微镜，完整记录了不锈钢点蚀突然发生的全过程，图 2 是实验视频里的三张截图。C. Punckt等人还用计算机处理了这些图像，能精准分辨出两类点蚀坑：刚形成的、活性弱的新点蚀坑（用绿色星标标注），以及周围带有亮光晕的、腐蚀更剧烈的高活性点蚀坑（用红色星标标注）。

图 2 对比增强光学显微镜观测到的不锈钢点蚀突发过程

同时C. Punckt等人统计了金属表面所有点蚀坑的总数 —— 包括正在腐蚀的活性坑和已经钝化的非活性坑 —— 随时间的变化，发现了一个关键规律：在点蚀刚开始的前 20 秒里，点蚀坑的数量翻倍式增加，这种指数增长的特征，在对数坐标上会表现为一条笔直的直线；而在点蚀坑数量和电流都快速增长的这段时间里，实验条件基本没变化，施加在金属上的电信号变化不到 20 毫伏。随着时间推移，金属表面能形成点蚀坑的位置都被占满了，点蚀坑的总数就会达到饱和，之后保持稳定，不再增加。

实验数据统计：点蚀坑的发展规律总结

为了更深入地分析点蚀的规律，C. Punckt等人把实验数据做了统计分析，结果如图 3 所示。

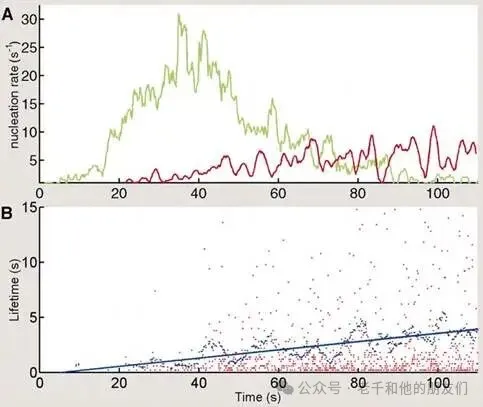

图 3 点蚀实验数据的统计分析

点蚀坑的形成速率变化：图 3A 是初生点蚀坑和带光晕的高活性点蚀坑的形成速率，随时间的变化情况。能清楚看到，在总电流快速上升的腐蚀初期，金属表面会快速形成大量点蚀坑；但当点蚀坑数量接近饱和时，就几乎没有新的点蚀坑形成了。这说明金属表面能形成点蚀坑的位置是固定的，就是那些有缺陷、有杂质的地方；当这些位置都形成过点蚀坑后，金属表面就只有原来的点蚀坑被反复激活这一种情况了。

高活性点蚀坑的寿命规律：图 3B 是高活性点蚀坑的寿命 —— 也就是它持续腐蚀的时间 —— 和它开始腐蚀的时间之间的关系。C. Punckt等人通过计算机处理视频数据，统计了所有高活性点蚀坑（图 2 中红色星标）的寿命，发现一个规律：虽然这些点蚀坑都是还没稳定的亚稳态坑，但它们的腐蚀持续时间，会随着实验的进行慢慢变长。

点蚀坑的空间分布特征：另外C. Punckt等人还分析了点蚀坑数量饱和后，相邻两个点蚀坑之间的最近距离，发现点蚀坑之间会保持一定距离，不会挨得特别近，存在一个几微米宽的空白区域（排斥区），这个结果和之前科学家等腐蚀结束后做的统计研究结果完全一致。

点蚀突发的理论模型：自催化的临界过程

C. Punckt等人实验中观察到的这种点蚀突然发生的现象，和一个基于实验现象总结出的腐蚀萌生简单模型（唯象模型）相符合。

（一） 唯象模型的核心逻辑

这个模型的核心逻辑很容易理解：亚稳态点蚀坑内部发生的电化学反应，会生成具有腐蚀性的物质，这些物质会向周围扩散，也会扩散到腐蚀液中，它们会持续破坏周围的钝化膜，让钝化膜的保护效果变差。当点蚀坑停止腐蚀、腐蚀性物质慢慢消失后，钝化膜会开始自我修复，但修复的速度很慢。

亚稳态点蚀坑可以看作是金属表面局部发生的、持续时间固定且较短的随机腐蚀事件，而金属表面某个地方能不能形成点蚀坑、形成速度有多快，主要和三个因素有关：腐蚀液表面附近腐蚀性物质的浓度、当地钝化膜的损伤程度、当地的电信号电位。

其中，电化学反应会让局部的电位下降，这个变化会抑制点蚀的形成，但这种抑制作用只在距离活性点蚀坑几微米的范围内有效；相反，腐蚀性物质和钝化膜受损带来的破坏作用，能延伸到距离活性点蚀坑几十微米的范围，而且就算点蚀坑已经停止腐蚀了，这种破坏作用还能持续几十秒。

（二）自催化过程与临界条件

从这个模型就能得出一个核心结论：点蚀的发生，本质上是一种和多米诺骨牌类似的自催化过程，一个点蚀坑会触发周围形成更多的点蚀坑。每个亚稳态点蚀坑，都会让以它为中心、一定半径（用 l₀表示）范围内的钝化膜变脆弱，且这种脆弱状态会持续一段时间（用 T₀表示）。这里的 l₀，是腐蚀性物质在腐蚀液中横向扩散的最远距离，和腐蚀液的扩散边界层厚度相等；T₀是钝化膜从受损到修复好的时间。如果这个脆弱区域内，点蚀坑的形成速度提升到一个新的数值（用 w₁表示），这个速度远高于金属表面自发形成点蚀坑的速度，那么这个区域内形成新点蚀坑的概率，就可以用公式 p≈w₁l₀²T₀来估算。

这个概率是点蚀会不会突然发生的关键：如果概率很小，那么一个点蚀坑引发的新坑数量可以忽略，不会出现点蚀暴增；如果这个概率足够大，每个点蚀坑周围都会形成大量新的点蚀坑，金属表面就会出现点蚀的爆炸性增长。所以，不锈钢点蚀突然发生的临界条件，大概就是 w₁l₀²T₀的数值约等于 1。

（三）数值模拟的验证

C. Punckt等人还根据这个模型做了数值模拟，结果如图 4 所示。虽然这个模型为了简化，做了一些假设，但它能很好地解释C. Punckt等人实验中观察到的点蚀突发特征：金属表面一开始是被钝化膜保护的无腐蚀状态，先有少量点蚀坑各自独立形成，之后这些点蚀坑开始快速触发周围形成新坑，金属表面很快就进入了点蚀大量出现的高腐蚀状态。

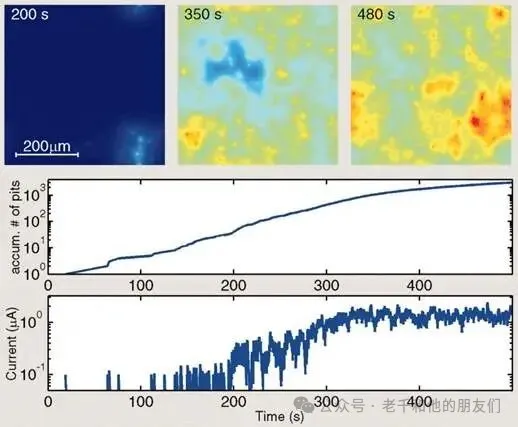

图 4 腐蚀萌生过程的数值模拟

图 4 下方用对数坐标展示了活性点蚀坑的累计总数和电流随时间的变化，能明显看到点蚀坑数量呈指数增长；而且模拟中得到的点蚀发生的特征时间、特征距离，还有点蚀坑的密度，都和C. Punckt等人实验观察到的结果高度一致。

研究核心结论：点蚀突发源于亚稳态坑的爆炸性增长

C. Punckt等人这次研究的核心结论很明确：在不锈钢腐蚀速度突然大幅上升的整个过程里，所有正在腐蚀的活性点蚀坑，都处于还没稳定的亚稳态。这说明，不锈钢的腐蚀从慢到快的突然转变，并不是因为单个点蚀坑变得稳定了，而是亚稳态点蚀坑的数量发生了爆炸性增长。

C. Punckt等人的理论分析还表明，这个规律可能不是不锈钢独有的，而是所有金属发生点蚀的普遍特征；当然，这并不排除单个点蚀坑会在后续的过程中慢慢稳定下来。

抑制不锈钢点蚀的三大核心对策

既然这种点蚀坑的爆炸性增长，是不锈钢点蚀突然发生的关键，C. Punckt等人就可以从这个角度入手，想办法抑制点蚀的发生，主要有三种方式：

1. 提高那些会破坏钝化膜的反应产物的扩散速度，让这些腐蚀性物质更快地从金属表面扩散走，减少对钝化膜的持续破坏；（主流方法也将腐蚀介质的改性 /处理作为重要手段，比如去除介质中的 Cl⁻（点蚀的核心诱因）、调节 pH、降低介质的腐蚀性，本质都是通过调控环境，避免腐蚀反应的持续进行和腐蚀产物的累积。）

2. 对腐蚀液进行改性，比如添加缓蚀剂，让受损的钝化膜能更快地自我修复，及时挡住腐蚀；（工业中常用的钝化处理、专用点蚀缓蚀剂投加，本质都是提升钝化膜的修复速度和稳定性，避免钝化膜破裂后无法及时阻隔腐蚀。）

3. 改良不锈钢的合金成分和制备工艺，减少金属表面的缺陷和杂质位点，从源头上减少点蚀坑的形成。（主流方法中高纯不锈钢冶炼、微合金化设计、精密成型工艺的思路完全一致，都是通过减少金属表面的点蚀 “敏感位点”（如 MnS 夹杂物、微裂纹、晶界偏析），从根本上降低亚稳态点蚀坑的萌生概率。）

除此之外，C. Punckt等人这次开发的这两种原位显微观察方法，不仅能用来研究不锈钢的点蚀，还能推广到其他金属上，实现对各类金属腐蚀现象的实时、清晰观察。而C. Punckt等人的这项分析，也把金属局部点蚀的研究，纳入到了反应扩散体系中自催化过程和非平衡图案形成现象的理论框架里，为后续的金属腐蚀研究，提供了新的理论视角。
