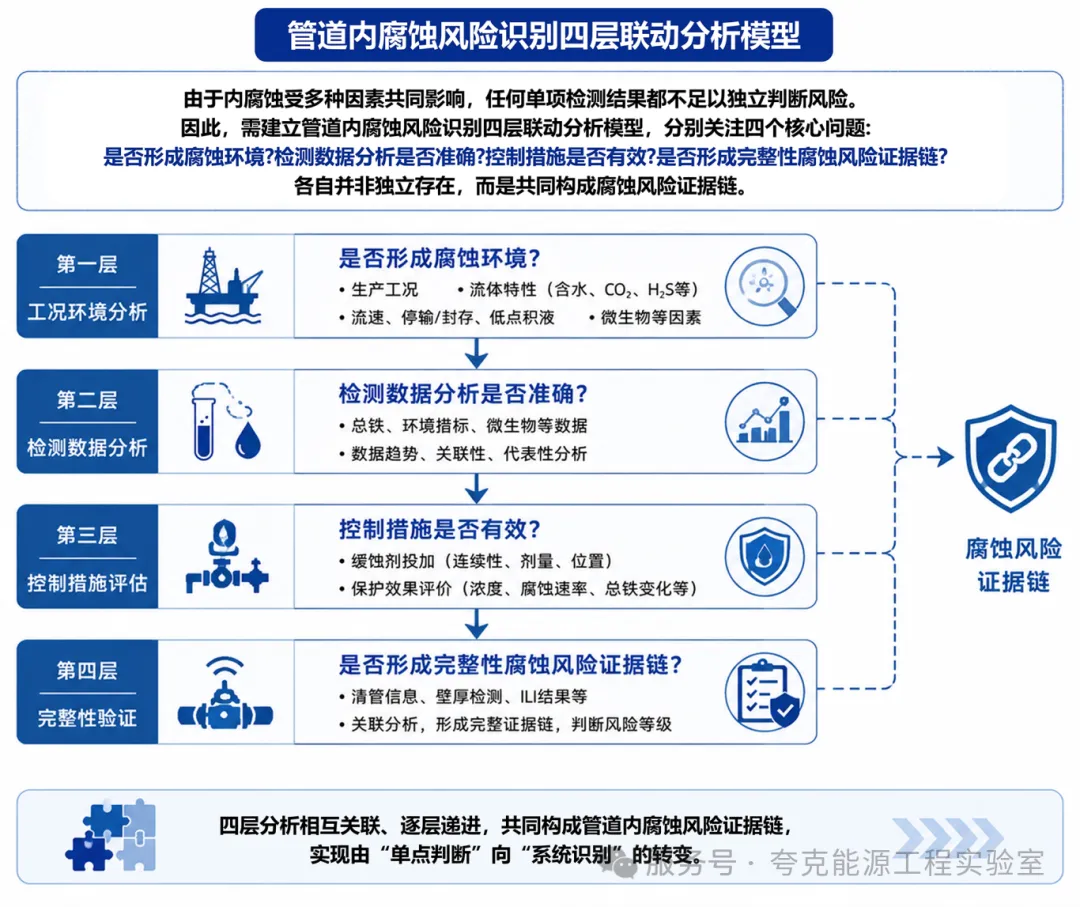

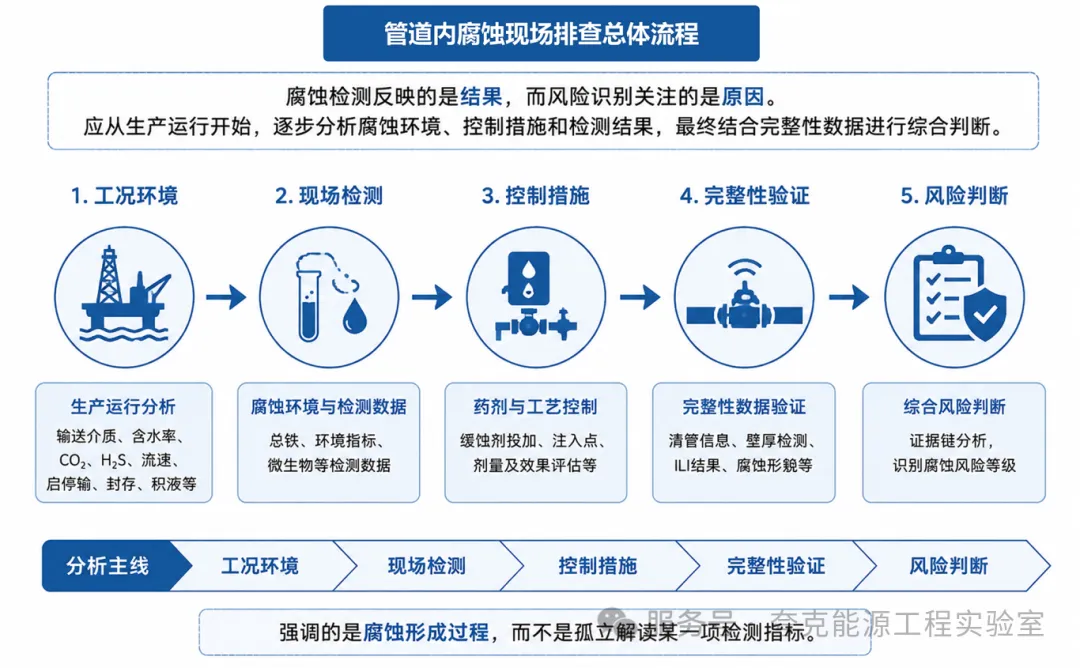

由于内腐蚀受多种因素共同影响，任何单项检测结果都不足以独立判断风险。分析需关注四个核心问题：是否形成腐蚀环境？检测数据分析是否准确？控制措施是否有效？是否形成完整性腐蚀风险证据链？各自并非独立存在，而是共同构成腐蚀风险证据链。

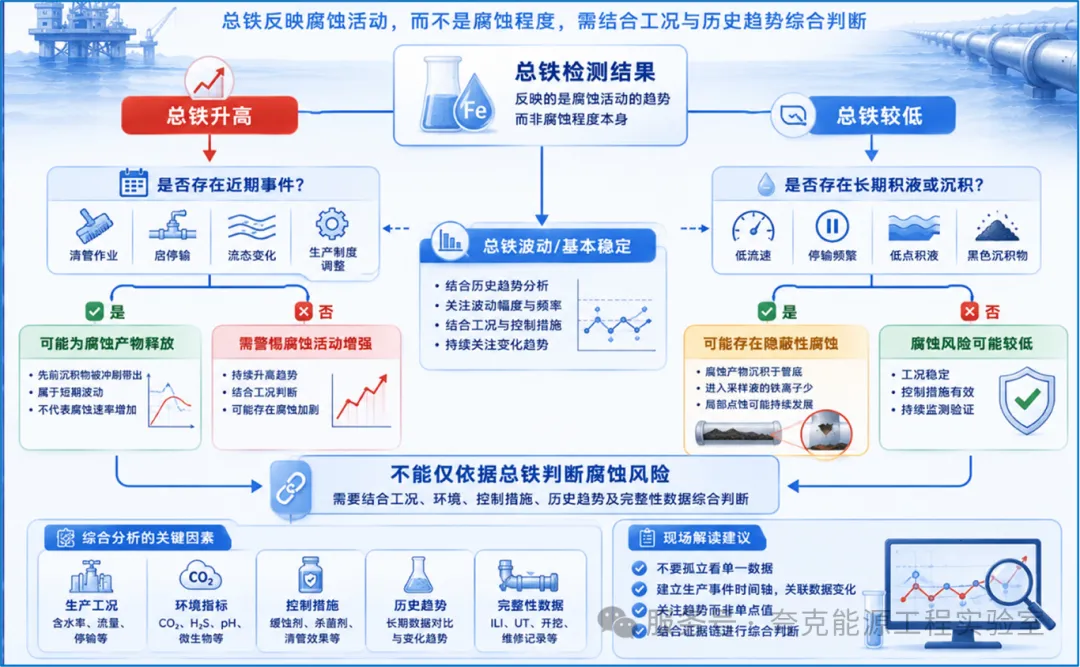

（一）总铁--反映腐蚀活动，而不是腐蚀程度

现场常见两种误判：

① 总铁升高 ≠ 腐蚀一定加剧

清管作业后、启停输过程中、流态剧烈变化时，总铁往往会出现短期峰值。这更多是腐蚀产物被机械扰动释放的结果，而非腐蚀速率的真实跃升。

② 总铁较低 ≠ 管道一定安全

如果腐蚀产物长期沉积于管底或低洼处，进入液相中的铁离子反而很少。此时总铁“漂亮”的数据背后，可能是局部点蚀在静默发展。等到总铁突然飙升时，往往已经发生了穿孔或严重局部腐蚀。

总铁的正确打开方式：不是“腐蚀程度计”，而是“腐蚀活动趋势仪”。看趋势而非单点值

结合清管周期分析（清管前后对比、收球筒积液分析）

结合流速/含水率变化分析

结合探针/挂片数据交叉验证

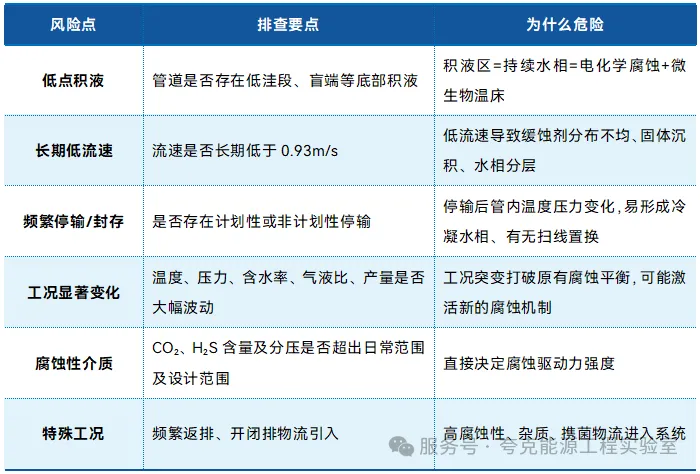

（二）环境指标——判断腐蚀驱动力

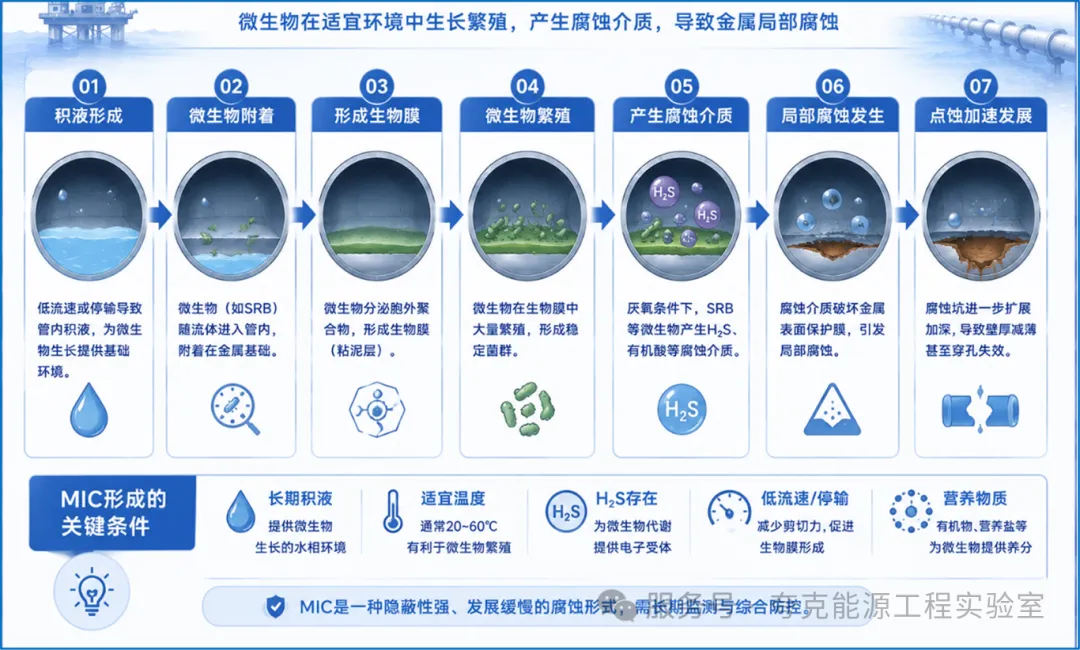

CO₂、H₂S、pH及微生物等指标反映的是腐蚀环境，而不是腐蚀结果。重点不是单项指标高低，而是判断：是否形成连续水相，是否具备微生物生长环境，是否存在持续腐蚀驱动力。因此，应将环境指标与工况、药剂投加及完整性检测结果联合分析。

现场最常见的误区是：投加药剂 ≠ 控制有效。

真正需要评价的是，药剂是否形成了持续有效的保护。缓蚀剂排查重点包括：是否连续稳定投加，投加量是否满足当前工况，注入位置是否合理，是否形成有效保护膜，同时缓蚀剂效果应结合实际浓度、腐蚀速率及总铁变化综合评价。

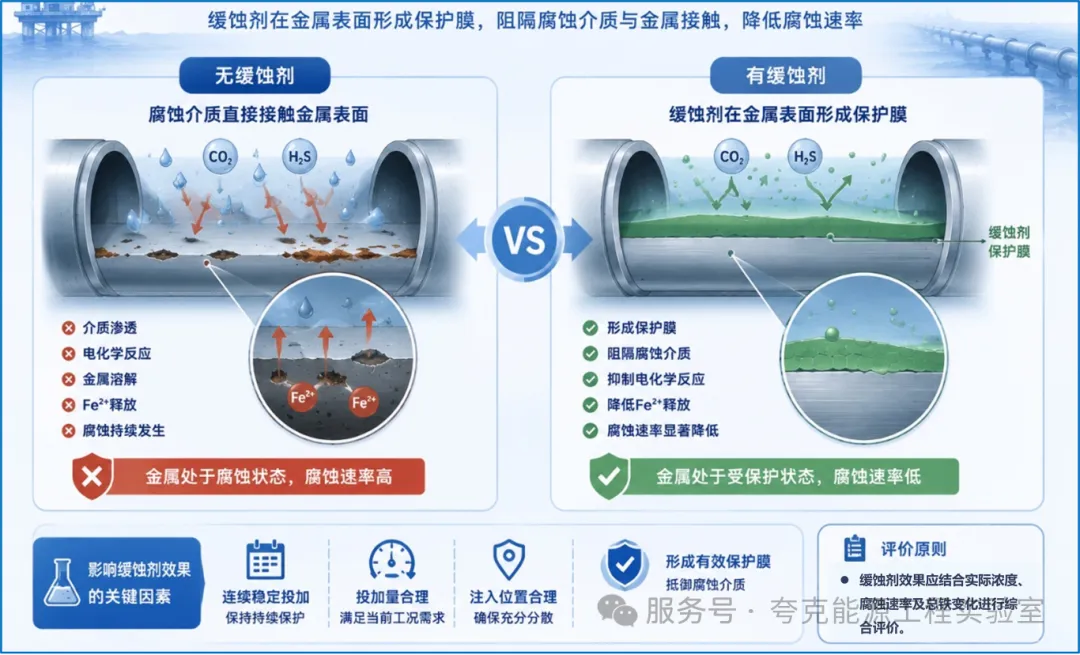

图6 缓蚀剂保护机理

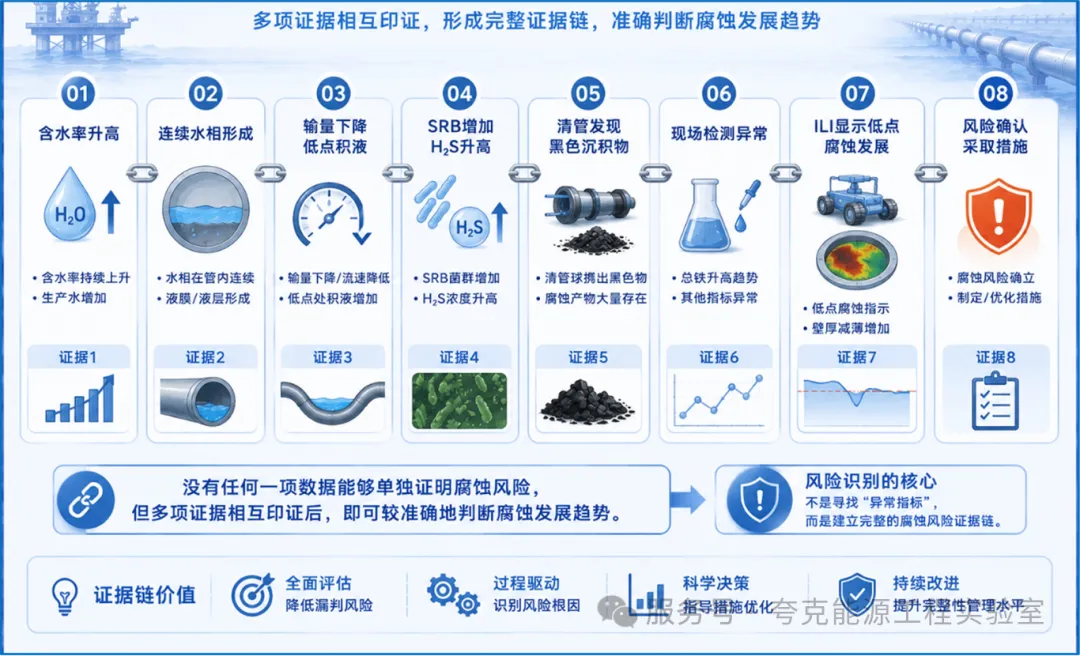

完成工况调查、现场检测及控制措施评估后，应将各类信息进行关联分析，形成完整的风险证据链。如：含水率升高→连续水相形成→输量下降、低点积液→SRB增加、H₂S升高→清管发现大量黑色沉积物→ILI显示低点腐蚀持续发展没有任何一项数据能够单独证明腐蚀风险，但多项证据相互印证后，即可准确地判断腐蚀发展趋势。风险识别的核心，不是寻找“异常指标”，而是建立完整的腐蚀风险证据链。

管道内腐蚀是生产工况、腐蚀环境及控制措施共同作用的结果，任何单项检测指标都难以准确反映真实风险。现场排查应围绕工况环境、检测状况、管控措施及完整性分析四层证据开展分析，通过建立腐蚀风险证据链，实现由“结果判断”向“过程识别”的转变，为管道完整性管理提供更加科学的决策依据。

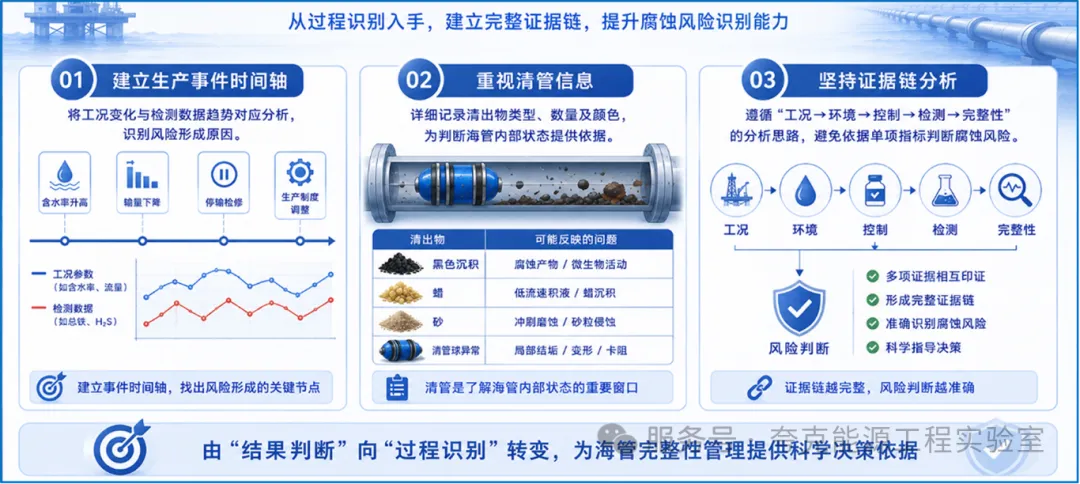

 建立生产事件时间轴

把每一次工况调整（启停输、含水率变化、产量调整、清管作业、药剂切换）标记在时间轴上，再将检测数据（总铁、微生物、H₂S、挂片、探针等）叠加在同一时间轴上。让数据与事件“对话”，而不是让数据“自言自语”。

 重视清管信息

清管作业是管道内部的“唯一目视窗口”。务必详细记录：清出物类型、数量及颜色、清管器状态、清出积液情况，为判断管道内部状态提供依据。

 坚持“四层证据链”分析

遵循“工况环境→检测状况→管控措施→完整性分析”的分析思路，避免依据单项指标判断腐蚀风险。

金属管道的内腐蚀管理，本质上是一场与“信息不对称”的对抗。

检测仪器再精密，也只能给你“结果”；真正的风险识别能力，在于你能不能把工况、数据、措施、完整性四重信息编织成一张逻辑严密的网。腐蚀往往发生在所有人都觉得“没问题”的那一刻。
