Gemini离子液体与长链功能化季铵盐缓蚀体系的结构调控策略

研究背景

随着深层、超深层油气资源开发不断推进，井下环境逐渐呈现出高温、高酸、高盐等极端特点。酸化压裂技术作为提高油气产量的重要手段，需要向地层中注入大量酸性介质，而这些强腐蚀环境会对油气管道、井下设备以及输送装备造成严重破坏。尤其是在高温条件下，酸液会加速金属溶解、促进局部腐蚀，并导致传统缓蚀剂发生热降解和吸附膜失效。因此，开发能够在极端环境下长期稳定发挥作用的新型功能化缓蚀剂，是保障油气装备安全运行的重要研究方向。

传统有机缓蚀剂主要依靠单一吸附作用在金属表面形成保护膜，但在高温强酸环境中容易受到H⁺竞争吸附、腐蚀产物覆盖以及分子脱附等因素影响，导致保护能力下降。近年来，随着分子工程技术的发展，通过调控缓蚀剂分子中的吸附基团、电子结构以及疏水链段，实现“分子结构—界面行为—防护性能”的精准关联，成为提升缓蚀性能的重要策略。其中，具有多功能活性位点和特殊两亲结构的离子液体及功能化季铵盐体系，为构筑高稳定性腐蚀防护界面提供了新的方向。

研究内容

基于这一理念，中国石油大学（华东）胡松青、王志坤研究团队分别设计开发了两类具有代表性的功能化缓蚀体系：一类是具有双阳离子中心和双长链结构的Gemini离子液体（Gemini Ionic Liquids, GILs），另一类是基于4-氨基吡啶结构修饰的长链功能化季铵盐缓蚀剂Q4-AP-C12。两类材料虽然结构不同，但均通过引入强吸附功能基团和疏水保护结构，实现了对金属/溶液界面的多尺度调控，形成稳定、高效的分子防护屏障。

(1)Gemini离子液体：双功能中心协同构筑稳定保护膜

Gemini离子液体作为近年来兴起的新型界面功能材料，相比传统单阳离子离子液体具有更高的结构可调控性。研究中构筑的Gemini离子液体C6(2-MI12)2Br2，通过将双咪唑阳离子中心、柔性连接链以及双十二烷基疏水结构集成于同一分子体系，使其同时具备多活性吸附位点和优异的界面组装能力。

其中，咪唑环中的氮原子能够与铁表面形成配位作用，提高分子与金属基体之间的结合强度；阳离子中心能够通过静电作用快速吸附于带负电的腐蚀区域；长链烷基则能够促进分子在金属表面的有序排列，形成具有疏水性的保护屏障。这种“静电吸附—配位结合—疏水阻隔”的协同作用，使Gemini离子液体能够在高温强酸环境中保持稳定防护能力。实验结果表明，C6(2-MI12)2Br2在酸性环境中表现出优异缓蚀性能。在1 M HCl体系中，1000 mg/L缓蚀剂即可实现98%以上的缓蚀效率。在更加苛刻的15% HCl、363 K条件下，钢材腐蚀速率由空白体系的987.62 g·m-2·h-1降低至82.19 g·m-2·h-1，缓蚀效率达到91.68%。进一步通过丙炔醇乙氧基化物（PME）复配优化膜层结构后，缓蚀效率进一步提升至99.34%，实现了极端环境下的高效协同防护。电化学分析显示，Gemini离子液体能够显著提高钢表面的电荷转移阻抗，在15% HCl、363 K环境下，电荷转移电阻由空白体系的0.10 Ω·cm2提升至6.11 Ω·cm2。同时，极化测试表明，该体系能够同时抑制阳极金属溶解和阴极析氢过程，属于典型混合型缓蚀剂。

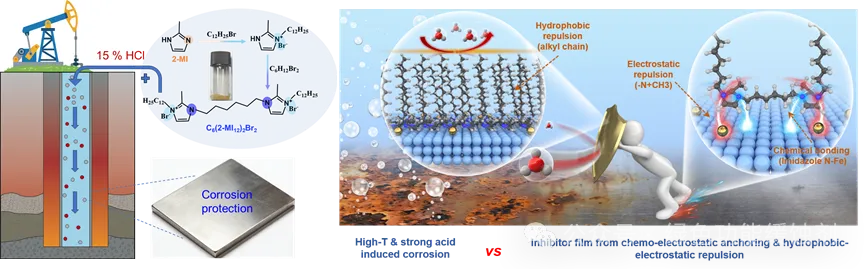

C₆(2-MI₁₂)₂Br₂的分子结构及应用场景示意图，防腐蚀机理图

(2)长链功能化季铵盐：构筑“吸附锚点+疏水屏障”保护体系

除了Gemini离子液体外，通过简单高效的分子修饰策略构筑长链功能化季铵盐，也是提升缓蚀性能的重要途径。研究团队以4-氨基吡啶为功能核心，引入季铵盐结构并接枝十二烷基链，成功制备Q4-AP-C12缓蚀剂。

该分子结构具有明确的功能分工：季铵盐阳离子中心提供快速静电吸附能力，使分子能够优先富集于腐蚀活跃区域；吡啶氮原子利用孤电子对与铁表面形成配位作用，提高吸附稳定性；长链烷基结构则通过疏水作用形成连续屏障，阻碍H+、Cl-和水分子的进一步侵入。

在腐蚀测试中，Q4-AP-C12表现出优异的耐高温强酸性能。在1 M HCl体系中，500 mg/L Q4-AP-C12即可将腐蚀速率降低至0.029 g·m-2·h-1，缓蚀效率达到99.86%。即使在15% HCl、363 K极端环境下，仍保持99.21%的缓蚀效率。

进一步研究发现，Q4-AP-C12能够显著提高钢表面保护能力。在15% HCl、363 K条件下，加入缓蚀剂后电荷转移电阻由0.12 Ω·cm2提升至20.4 Ω·cm2，说明其形成的吸附膜能够有效阻隔腐蚀反应过程。表面分析显示，该缓蚀膜同时包含物理吸附和化学吸附作用，其中季铵盐基团与金属界面的静电作用促进快速吸附，而吡啶氮与铁之间的配位作用增强膜层稳定性。

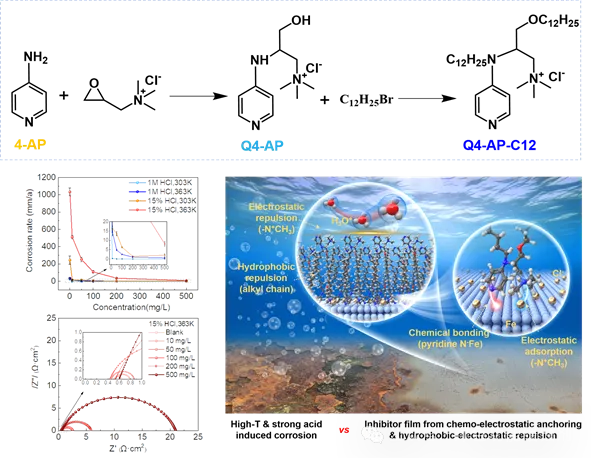

Q4-AP-C12合成路径图，腐蚀速率图，Bode图及防腐蚀机理图

研究结论

从分子结构到界面保护：功能化缓蚀剂的发展新方向

通过对Gemini离子液体和长链功能化季铵盐体系的研究可以发现，高性能缓蚀剂的发展已经从传统的“单一吸附保护”逐渐转向“多尺度界面调控”。无论是Gemini离子液体中的双活性中心设计，还是Q4-AP-C12中的吸附基团与疏水链协同构筑，其核心均在于通过合理分子设计，实现缓蚀分子在金属表面的快速吸附、稳定结合以及长期屏障保护。

Huiling Su, Zhikun Wang,*, Lei Yu, Xupeng Li, Jiaqi Feng, Zixiao Chen, Cuina Zhao, Miantuo Li, Siyu Liu, Yu Fu, Jingyue Wang, Songqing Hu*, Architecting interfacial resilience: A gemini ionic liquid for steel protection under extreme acid attack[J]. Corrosion Science, 2026, 270, 114041.
Huiling Su, Zhikun Wang*, Lei Yu, Xupeng Li, Jiaqi Feng, Shidong Xia, Zixiao Chen, Miantuo Li, Siyu Liu, Yu Fu, Jingyue Wang, Songqing Hu*. Conquering High-Temperature Acidic Corrosion with a Molecular Anvil: A Robust Pyridinium Quaternary Ammonium Salt[J]. Petroleum Science, 2026, 23, 3587-3601.
