【AI读论文】为航空发动机用难熔高熵合金穿上“抗熔沙铠甲”:新型陶瓷材料CrTaO₄的卓越防护性能
2025-11-25 17:31:33 作者:材料科学和技术 来源:材料科学和技术 分享至:



第一作者:张爽


通讯作者:周延春


通讯单位:郑州大学




AI科普解读

1


背景挑战:发动机的天敌”——CMAS腐蚀

什么是CMAS

它是钙、镁、铝、硅氧化物CaO-MgO-AlO-SiO)的缩写,是空气中被吸入发动机的沙尘和灰烬的主要成分。

当发动机入口温度超过约1240°C时,这些沉积物会熔化成玻璃状液体

CMAS的危害:

熔融的CMAS渗透并破坏发动机热端部件表面的热障涂层。

这会导致涂层失效、剥落,严重威胁发动机的安全和寿命。

理想的防护材料:

需要同时具备:低导热性(隔热好)、热膨胀系数匹配(防止脱落)、高熔点、以及优异的CMAS腐蚀抵抗能力

2


明星材料:CrTaO的独特优势

CrTaO是一种具有金红石结构的复合氧化物,它集多种优良特性于一身:

  • 极佳的隔热性: 其热导率非常低,甚至优于目前广泛使用的氧化钇稳定氧化锆

  • 热膨胀合拍 其热膨胀系数与难熔金属及难熔高熵合金非常接近,这意味着它作为涂层时,在冷热循环中不易因热应力而剥落

  • 高熔点: 超过2100 K,能承受发动机的极端高温环境。

  • 双重功能: 它不仅能作为难熔金属及难熔高熵合金的热障涂层,还能阻止氧气向内扩散,防止基体合金进一步氧化,实现一材两用

3



核心发现:卓越的CMAS抵抗能力

研究人员将CrTaO样品涂上CMAS,并在1250°C1350°C的高温下进行测试,发现:

  • 形成致密防护层: CrTaO与熔融CMAS反应后,会在其表面形成一层非常致密的新生反应层,这层物质能有效阻挡CMAS继续向内部渗透。

  • 反应层随温度演变:

    1250°C: 反应层约10微米厚,主要由CaTaOMg(Cr,Al)O尖晶石构成。

    1300°C: 反应层增厚至约24微米。

    1350°C: 反应层约37微米厚,并且呈现出成分梯度:从外到内依次为 CaTaO层 → CaTaO + 尖晶石层 → CaTaO + CrO

  • 性能超越主流材料: 在相同条件下,CrTaO形成的反应层厚度远薄于传统的YSZ涂层和许多其他候选材料,表明其CMAS腐蚀速率更慢,抵抗能力更强。

4



防护机制揭秘:双重防线

CrTaO的卓越抗腐蚀能力源于其构建的两道智能防线:

  • 物理屏障——致密反应层:

新生成的CaTaO等产物结晶性好、结构致密

在原子尺度下观察发现,这些新生相之间的界面是晶格直接匹配的,没有非晶层或缝隙,像一堵严实的墙,有效阻断了CMAS熔体的渗透通道

  • 化学防御——改变CMAS本身:

反应大量消耗了CMAS中的钙(Ca)、镁(Mg)、铝(Al等成分。

这导致残留CMAS中的Ca/Si比例下降,其主要成分变成了二氧化硅(SiO

Ca/Si比越低,CMAS熔体的粘度就越高,流动性变差,就像蜂蜜变得粘稠一样,从而难以继续流动和渗透

5



总结与展望:新一代防护材料的潜力

综上所述,CrTaO作为一种新兴的多功能陶瓷材料,展现出巨大的应用潜力:

  • 性能全面: 集低热导率、匹配的热膨胀系数、高熔点、优异抗氧化和抗CMAS腐蚀能力于一身。

  • 防护机理明确: 通过形成致密、成分梯度的反应层,并提高CMAS熔体粘度,构建了物理和化学双重防线。

  • 应用前景广阔: 别适合作为难熔高熵合金的天然防护层,可直接在高温服役过程中原位生成,或通过预处理制备,为发展下一代高性能航空发动机提供了关键材料选择。




图片解析

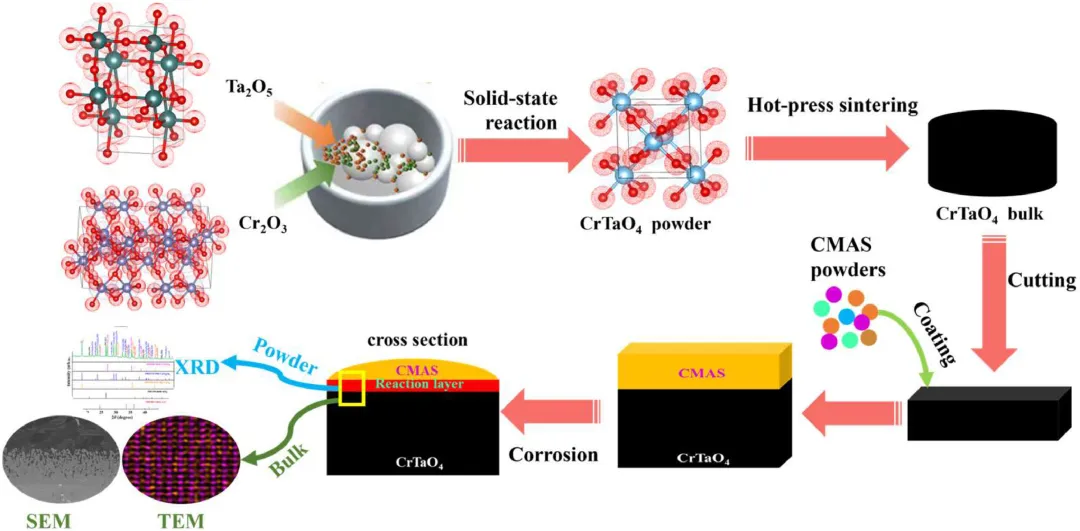

 1. CrTaO样品制备和CMAS腐蚀实验示意图,图中也显示了X射线衍射、扫描电镜和透射电镜样品的采集区域。

 2. (a) CrTaO的晶体结构,(b) CrTaO粉末和块体的X射线衍射图谱,其中也包含了CrTaO的标准X射线衍射图谱(JCPD卡片#81-0910)以供比较,(c) CrTaO粉末和致密块体(右上角)的扫描电镜图像,以及 (d) 沿[001]方向观察的CrTaO的高角环形暗场像。

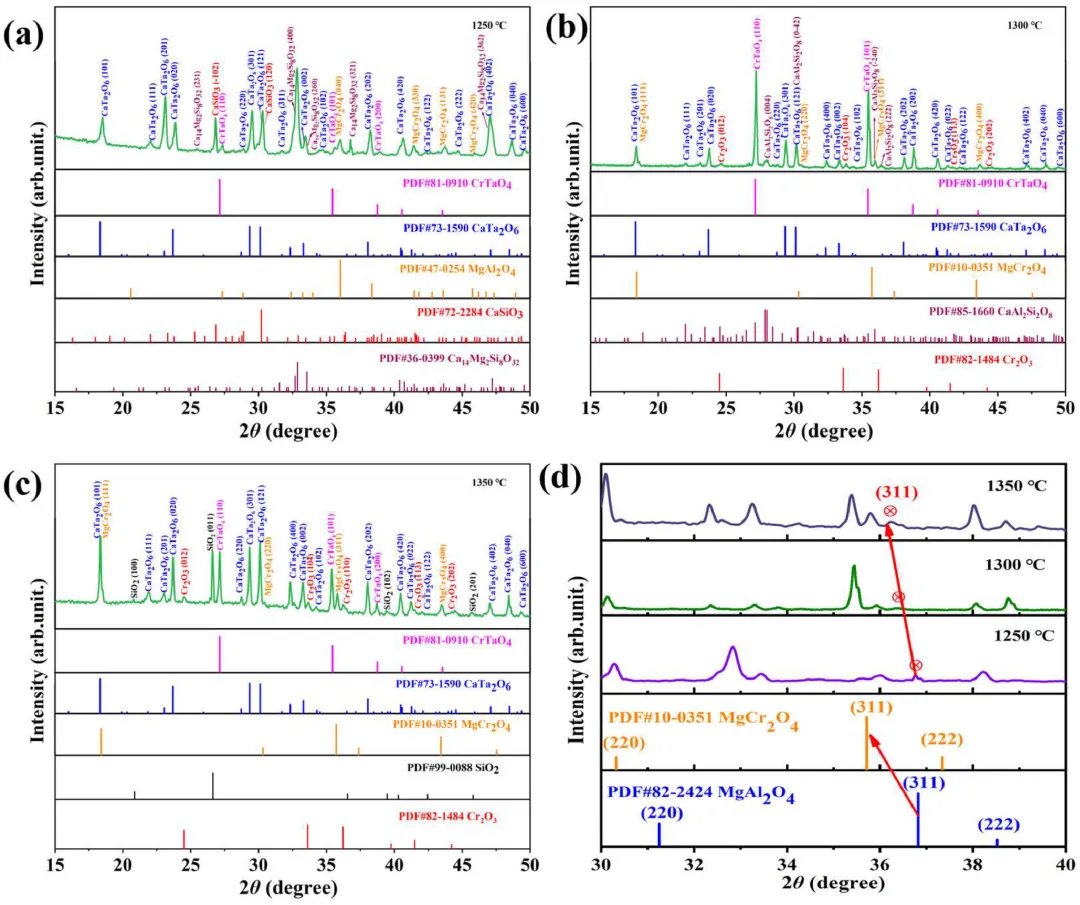

 3. 不同温度下CMAS腐蚀后CrTaOX射线衍射图谱:(a) 1250°C, (b) 1300°C, (c) 1350°C, (d) 范围30°40°内放大的X射线衍射图谱,显示了Mg(CrAl)O (311)峰的偏移。

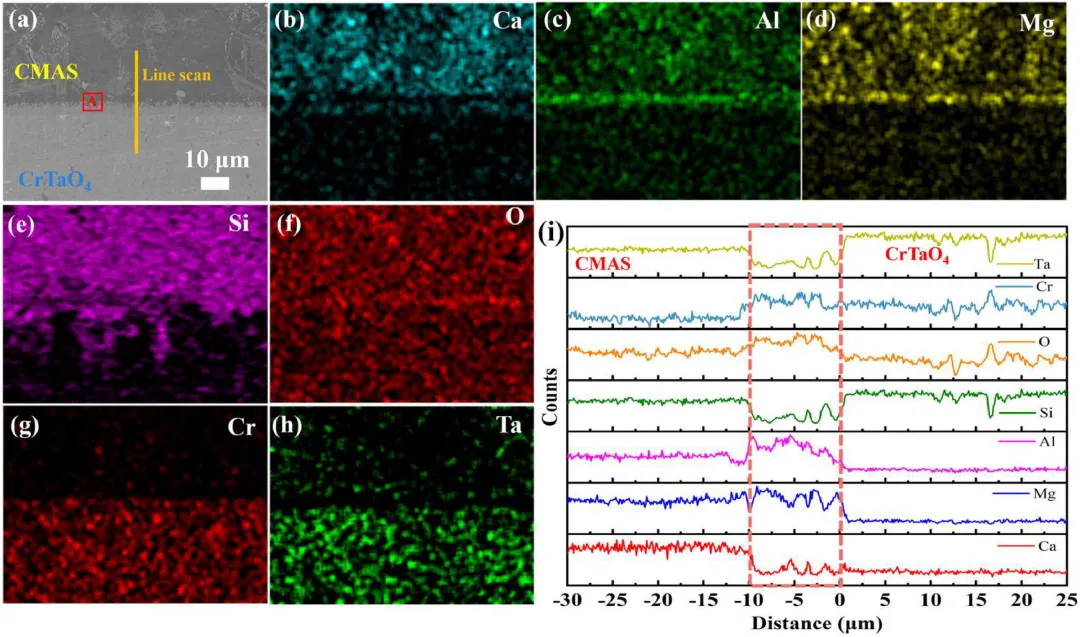

 4. (a) CrTaO1250°C下经受CMAS腐蚀5小时后的横截面扫描电镜图像,(b-h) 相应的跨反应层元素分布的能谱面分布图,以及 (i) 沿(a)图中所示直线从顶部到底部进行的能谱线扫描。

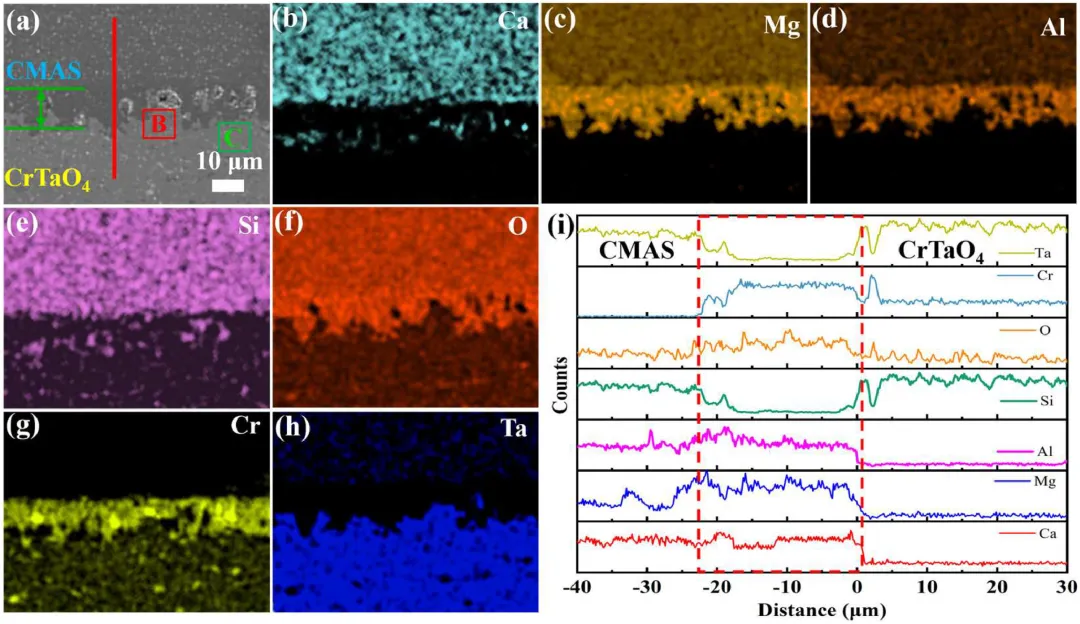

 5. (a) CrTaO1300°C下经受CMAS腐蚀5小时后的横截面扫描电镜图像,(b-h) 相应的元素分布能谱面分布图,(i) 沿(a)图中所示直线从CMAS层到CrTaO层进行的线扫描。

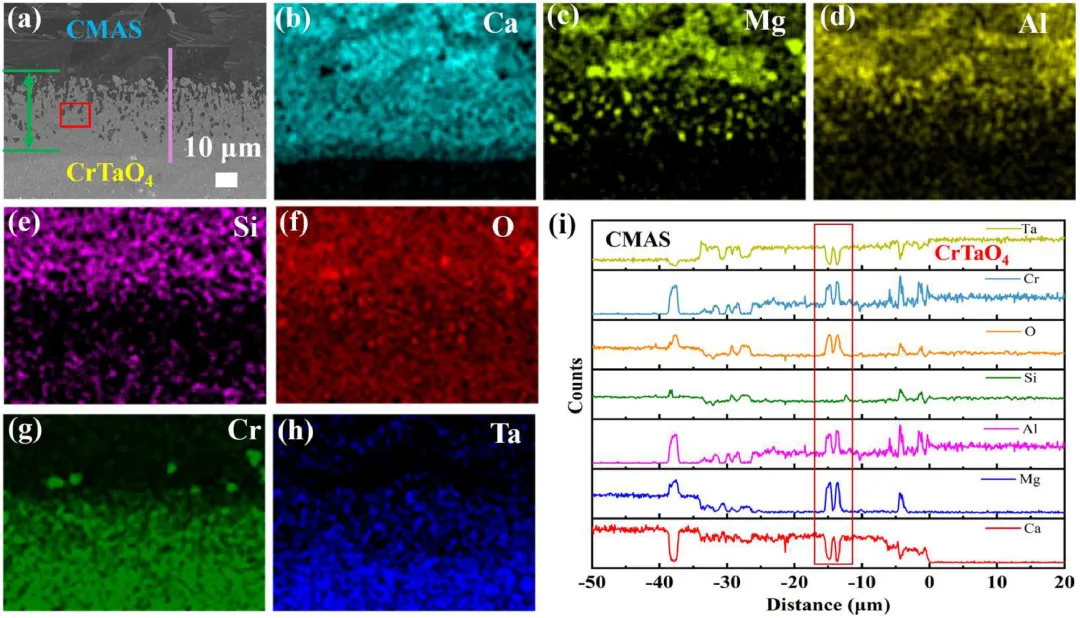

 6. (a) CrTaO1350°C下经受CMAS腐蚀5小时后的横截面扫描电镜图像,(b-h) 相应的能谱元素面分布图,以及 (i) 沿图6(a)中所示直线从CMAS层到CrTaO基底进行的线扫描。

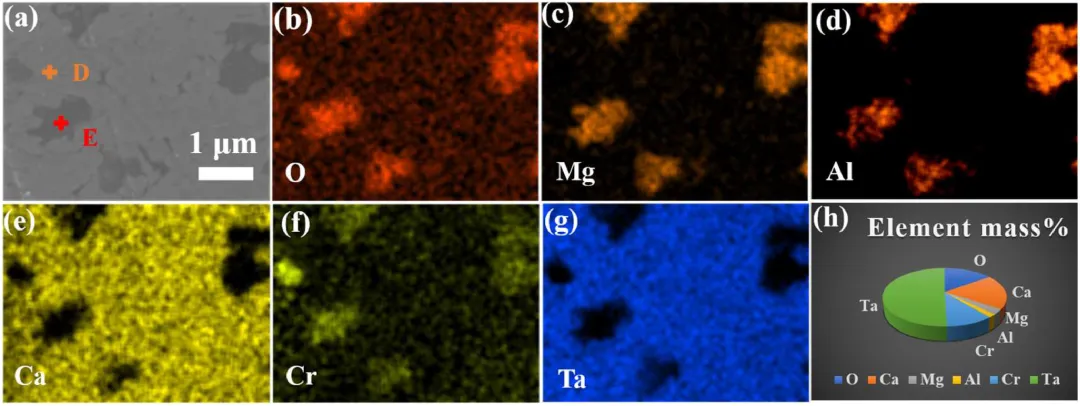

 7. (a) 6(a)中红色矩形区域的高倍扫描电镜图像,(b-g) 相应的能谱元素面分布图,以及 (h) (a)图中元素的原子比。

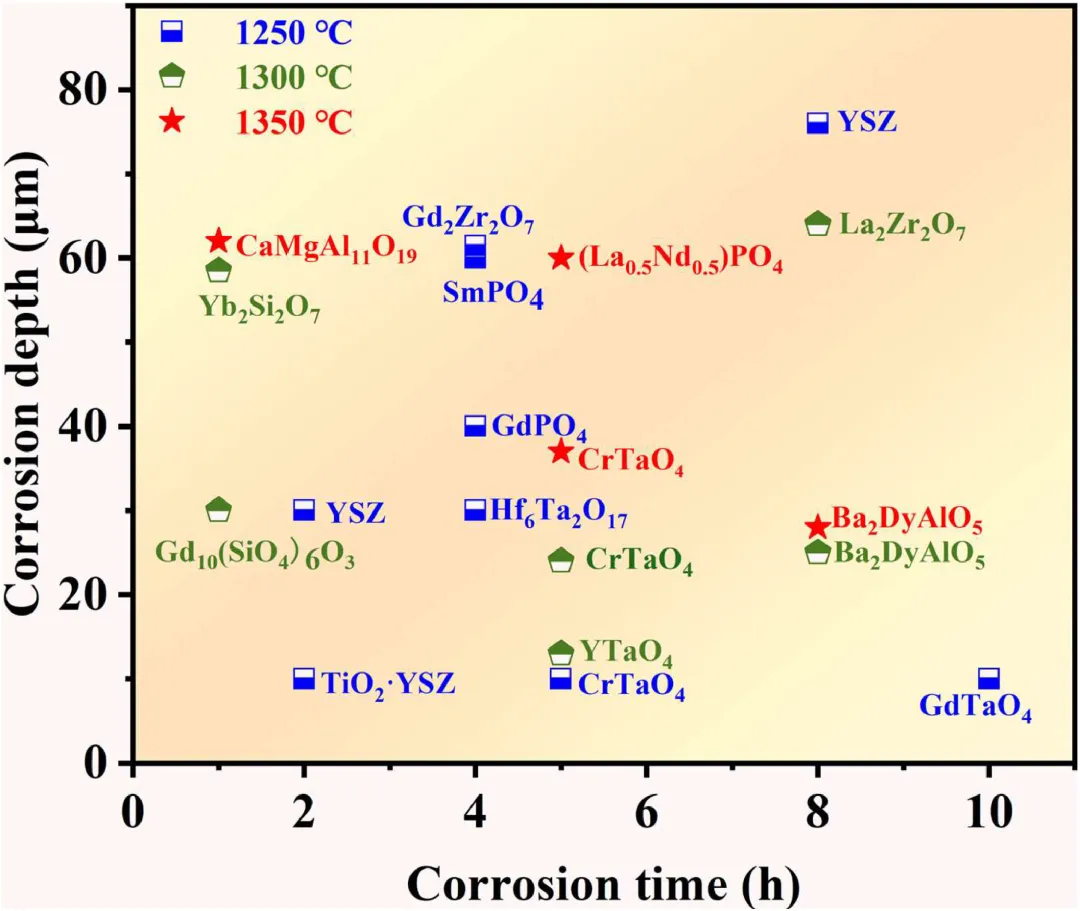

 8. 几种热障涂层材料在CMAS腐蚀下腐蚀深度的近期代表性数据总结。

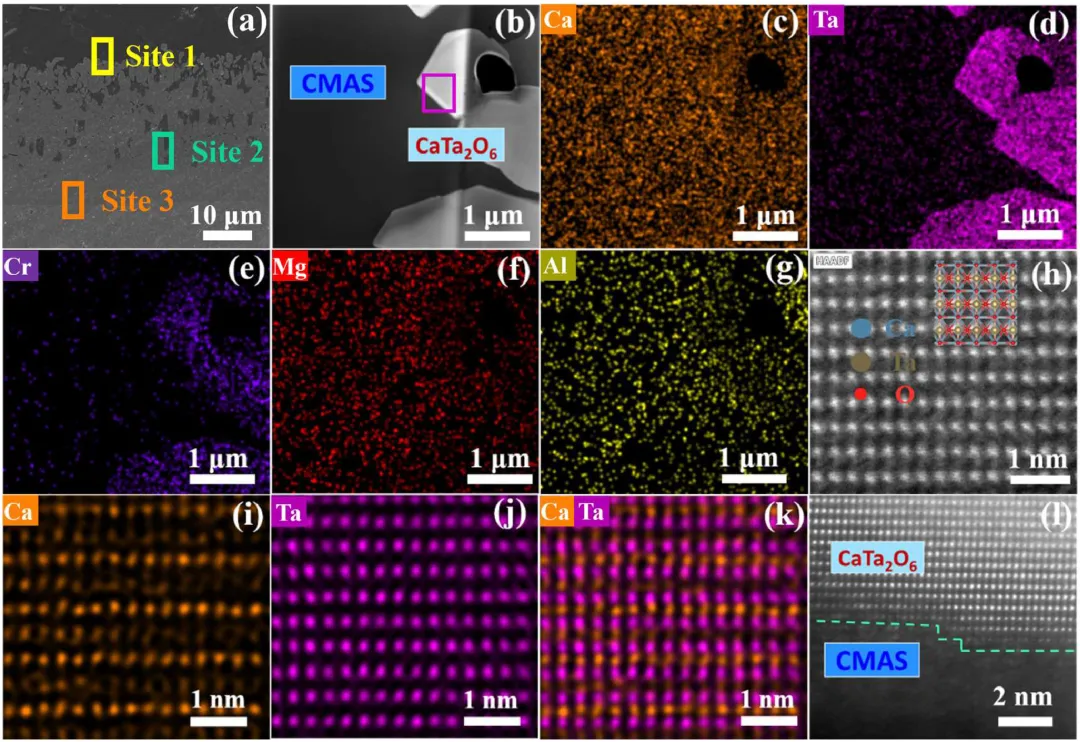

 9. CMAS腐蚀后CrTaO的微观结构(1350°C5小时):(a) 扫描电镜图像,(b) (a)图中标记为Site 1的区域获得的透射电镜图像,(c-g) (b)图相应的能谱元素面分布图,(h) 沿[110]方向观察的高角环形暗场像以及叠加的CrTaO原子结构,(i-k) CaTa以及Ca-Ta的原子分辨率能谱面分布图,以及 (l) 9(b)中紫色矩形区域的高角环形暗场-扫描透射电镜图像,显示了CrTaO中清晰的原子面台阶。

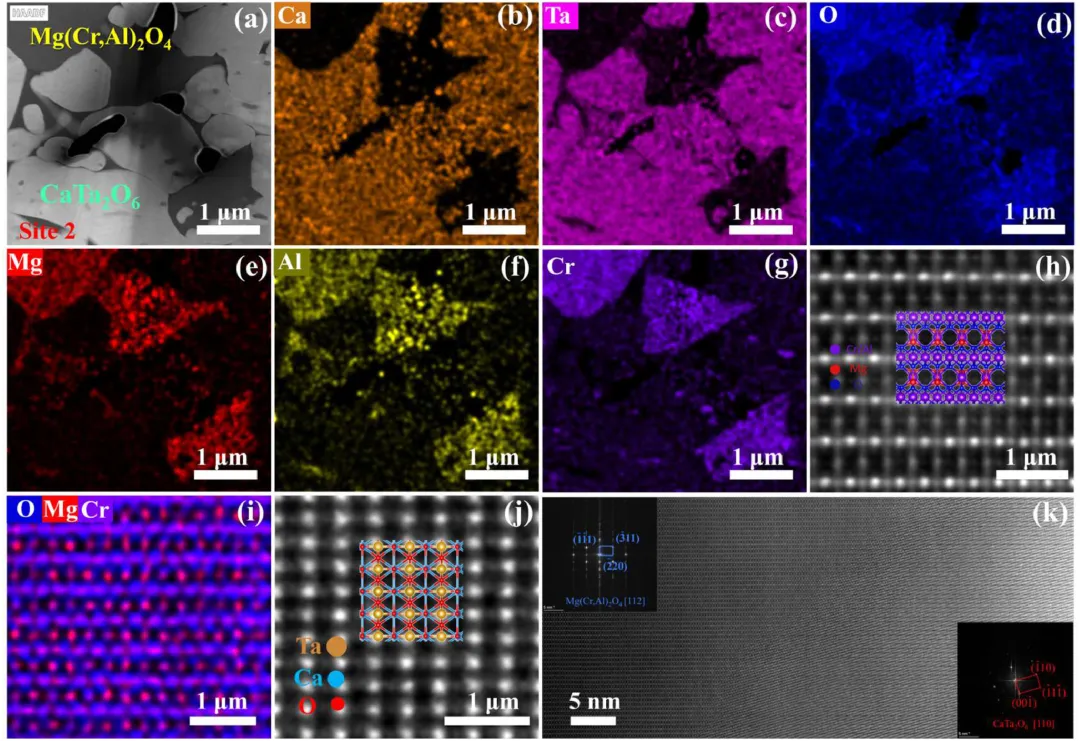

 10. (a) 从图9(a)Site 2切取的样品的高角环形暗场像,(b-g) 显示由不同含量的CaTaOMgAlCr组成的两相衬度的能谱元素面分布图。(h) 沿[112]方向观察的Mg(Cr,Al)O的高角环形暗场像以及叠加的原子结构,(i) MgCrO的原子分辨率能谱面分布图,(j) 带有CaTaO叠加原子结构的高角环形暗场像,(k) Mg(Cr,Al)OCaTaO之间界面的高角环形暗场像以及Mg(Cr,Al)O[112]晶带轴和CaTaO[110]晶带轴的快速傅里叶变换花样。

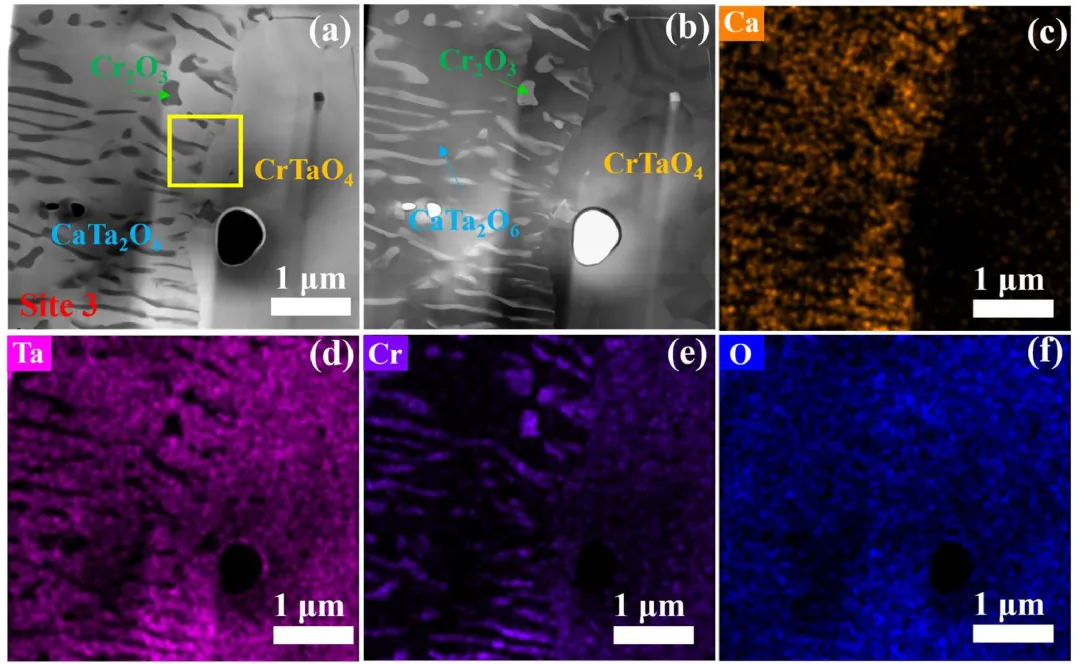

 11. (a) 9(a)中所示Site 3的高角环形暗场像。(b) 环形明场像,以及 (c-f) 显示分别由CaTaCrO组成的三相衬度的能谱元素面分布图。

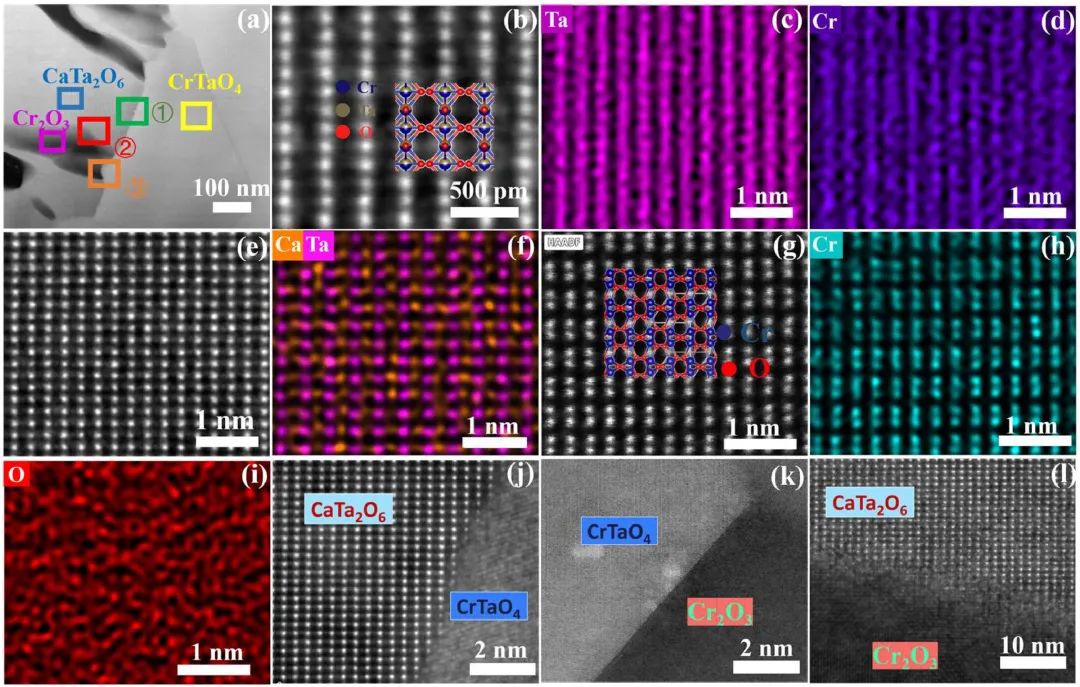

 12. Site 3处致密反应层中的相分布以及致密反应层与CrTaO基底之间界面的微观结构:(a) 来自图11(a)中黄色矩形区域的高角环形暗场像。蓝色矩形区域、紫色矩形区域和黄色矩形区域分别是CaTaOCrOCrTaO晶粒,绿色矩形区域、红色矩形区域和橙色矩形区域分别是CaTaO/CrTaOCaTaO/CrOCrO/CrTaO界面。(b) 沿[110]方向观察的CrTaO的高角环形暗场像以及叠加的原子结构。(c) Ta (d) Cr的原子分辨率能谱面分布图。(e) 沿[110]方向观察的CaTaO的高角环形暗场像。(f) CaTaOCaTa的原子分辨率能谱面分布图。(g) 沿[1011]方向观察的CrO的高角环形暗场像和叠加的原子结构。(h, i) 与图12(g)CrO的高角环形暗场像相对应的CrO的能谱面分布图。(j) CrTaOCaTaO之间界面的高角环形暗场像。(k) CrOCaTaO之间界面的高角环形暗场像。(l) CrOCrTaO之间界面的高角环形暗场像。

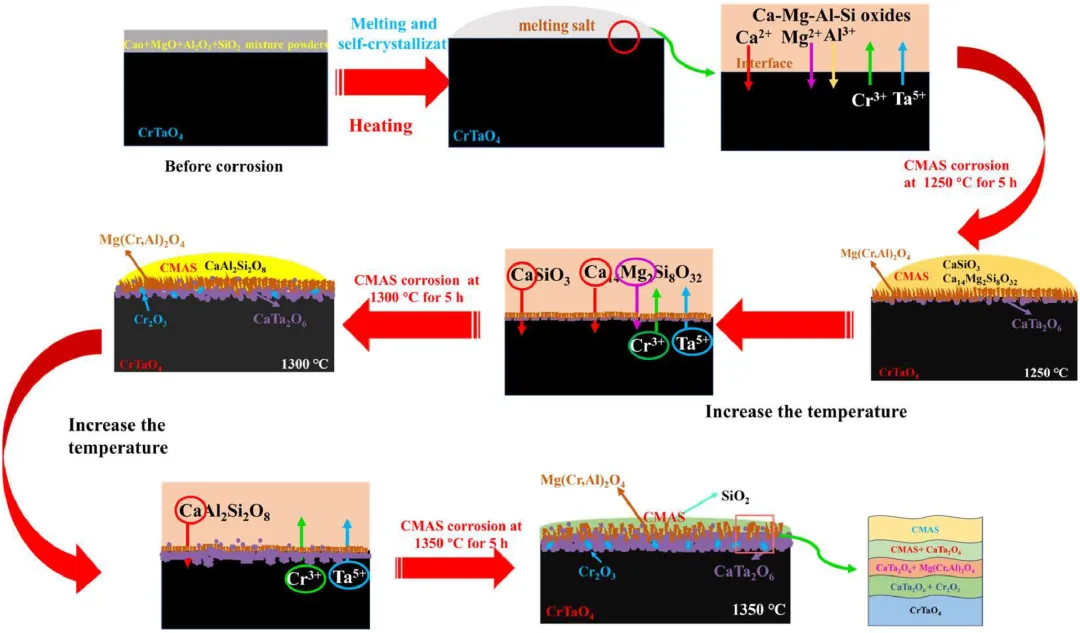

 13. 不同温度下熔融CMASCrTaO的腐蚀机理示意图。

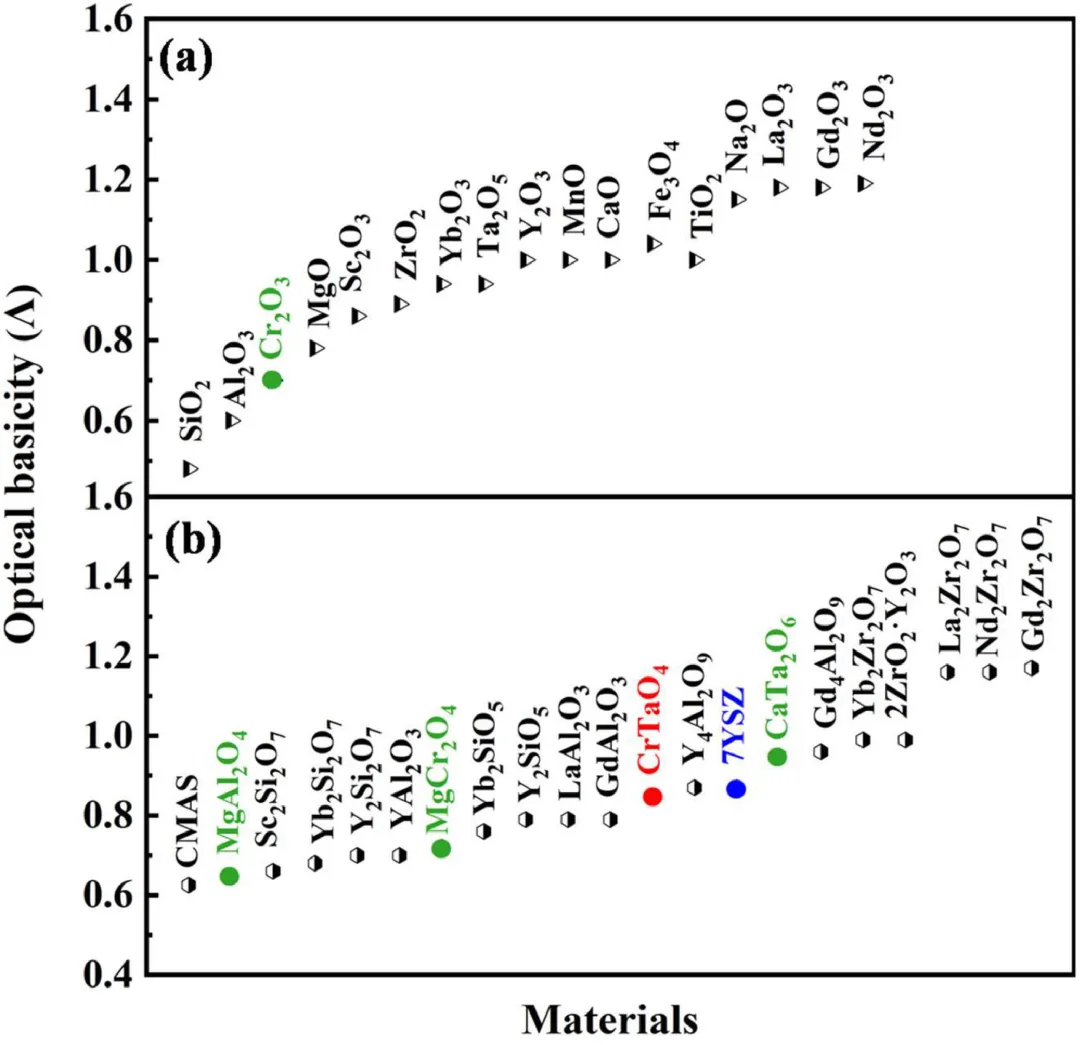

 14. 常见热/环境障涂层材料的光学碱度比较 (b) 及其组成二元氧化物 (a)
