北科大吕昭平-西交大刘刚教授强强联合突破高强铝合金疲劳寿命瓶颈

你是否想过，一架飞机的机翼材料，既要足够坚固以承受万米高空的巨大压力，又要能经受成千上万次的起降循环而不产生疲劳损伤？

对于目前广泛使用的高强铝合金而言，这恰恰是其面临的核心挑战。这类材料虽然静态强度高，但在循环载荷下容易发生循环软化，导致疲劳寿命远低于预期，成为航空航天、轨道交通等领域轻量化发展的“阿喀琉斯之踵”。

近日，北科大吕昭平-西交大刘刚教授强强联合在材料学顶刊《Acta Materialia》上发表重磅研究，提出了一种梯度亚晶-纳米沉淀复合结构，成功将高强铝合金的疲劳寿命提升了近两个数量级，同时保持了优异的强度-塑性匹配。

这项突破性工作，究竟是如何实现的？

 一、痛点：为什么高强铝合金“怕”疲劳？

高强铝合金（如常用的7075、2024合金）主要通过内部弥散分布的纳米级沉淀相来实现强化，其静态力学性能十分优异。

然而，成也萧何，败也萧何。

这些坚硬的沉淀相在循环载荷下会促使位错发生交滑移，导致材料无法持续硬化，反而出现循环软化。更关键的是，材料内部存在的晶界无沉淀带 成为了最薄弱的环节，塑性变形极易在此局部累积，引发微裂纹的早期萌生和快速扩展。

其结果就是：高强铝合金的疲劳强度通常只有其拉伸强度的0.3倍左右，远低于铜合金、不锈钢等（约0.45倍）。

 简单来说：高强铝合金“硬而不韧”，承受反复载荷的能力严重不足。

二、破局：向自然学习，构筑“梯度复合铠甲”

研究团队从螳螂虾锤击附肢的梯度螺旋结构中获得灵感，设计并制备了一种梯度亚晶-纳米沉淀复合结构。

其核心制备工艺可概括为三步：

“固溶处理 → 梯度超快变形 → 自然时效”

其中，最关键的一步是激光冲击强化—利用纳秒激光在材料表层诱导产生超高应变率变形（>10⁶ s⁻¹），从而在近表层引入：

- 梯度分布的亚晶网络（表层低角晶界占比高达96%）

- 超高浓度的点缺陷（空位浓度高达10⁻² atom⁻¹，比传统淬火高三个数量级！）

这些在传统加工中难以企及的梯度缺陷，在后续的自然时效过程中，会成为沉淀相形核的“催化剂”，引导溶质原子聚集，形成一种新型的缺陷-溶质有序复合体。

最终，材料从表至里形成了：

- 表层：高密度DSOC沉淀 + 细密亚晶网络 → 高硬度、高内耗

- 心部：较稀疏的DSOC沉淀 + 粗大晶粒 → 保证塑性

 形象理解：这就像给材料穿上了一件“内外兼修”的梯度铠甲—表层坚硬以抵抗损伤，心部柔韧以吸收能量。

 三、性能飞跃：从“畏惧循环”到“笑对疲劳”

这种GSP结构带来的性能提升是颠覆性的：

在强度与塑性的平衡上：

- GSP结构的强度接近峰值时效状态

- 同时均匀伸长率优于峰值时效状态

在抗疲劳性能上，提升更为惊人：

- 疲劳寿命提升近100倍（两个数量级！）

- 疲劳强度较峰值时效状态提升约30%

- 疲劳强度/拉伸强度比达到~0.45，比肩顶尖的抗疲劳金属

在动态性能上：

- 内耗值提升近一个数量级，意味着机械能量能被高效地耗散为内能，而非用于造成损伤

- 展现出持续而显著的循环硬化能力，彻底扭转了高强铝合金“一循环就软化”的宿命

 四、核心机理：三位一体的协同防御体系

GSP结构为何能如此有效地抵抗疲劳？其奥秘在于三大机制的协同作用：

 1. 变形模式重构：从“交滑移”转向“平面滑移”

传统的峰值时效态中，位错绕过不可切的沉淀相，容易发生交滑移，导致循环软化。

而在GSP结构中，DSOC沉淀是可被位错切过的，这促使位错保持在单一滑移面上运动，形成平面滑移。这种模式能更均匀地分配塑性应变，避免局部过度累积。

 2. 亚晶网络拦截：为位错运动设立“多重关卡”

梯度分布的亚晶界形成了一个三维空间网络，有效地限制了位错的平均自由程，迫使位错之间发生更多交互作用，从而显著增强了循环硬化能力。

3. 高内耗护航：将破坏性能量“化为无形”

GSP结构超高的内耗意味着在疲劳初期，大量的机械能会被材料内部高效地吸收、耗散，从而减缓甚至抑制局部塑性损伤的萌生和发展。

 协同效果：这三大机制共同作用，就像为材料建立了一套“早期预警、中期拦截、后期耗散”的立体防御系统，将疲劳裂纹的萌生和扩展双双延迟。

 五、普适性与前景：从实验室走向工业应用

该研究的另一大亮点在于其卓越的通用性。

- 材料普适：该策略在2024铝合金上也取得了同样显著的效果。

- 工艺兼容：所采用的激光冲击强化技术易于实现大型复杂构件的表处理，具备巨大的工业化应用潜力。

这意味着，此项技术不仅限于实验室的“精品”制备，更有望直接应用于飞机蒙皮、高铁车体、汽车底盘等实际关键部件的性能提升。

结语

通过巧妙的“梯度缺陷引导梯度沉淀”设计思想，成功打破了高强铝合金“高强必低疲”的传统困局。这项工作不仅为发展抗疲劳金属材料提供了全新的设计范式，更展示了通过跨尺度结构调控实现材料性能颠覆性提升的巨大潜力。

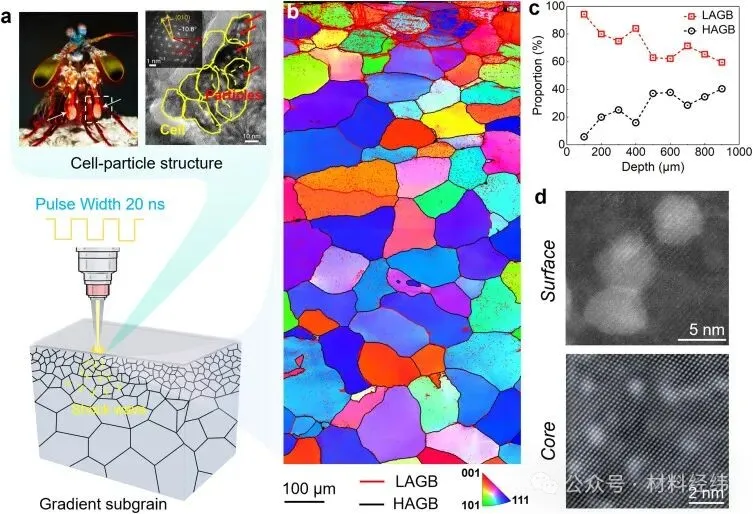

Fig. 1. Microstructure of the GSP architecture.

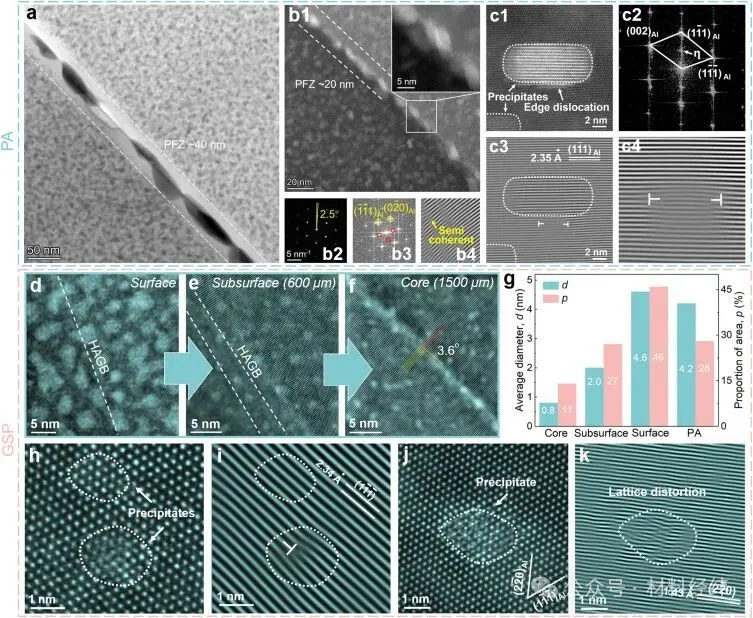

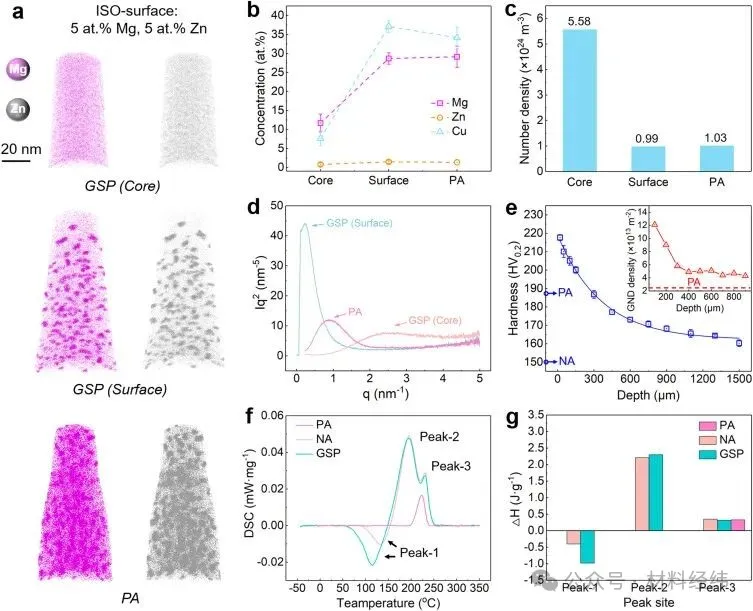

Fig. 2. Comparison of precipitates and mechanical properties between the GSP structure and the PA state.

Fig. 3. Mechanical properties of PA, NA, and GSP-7075 Al alloys.

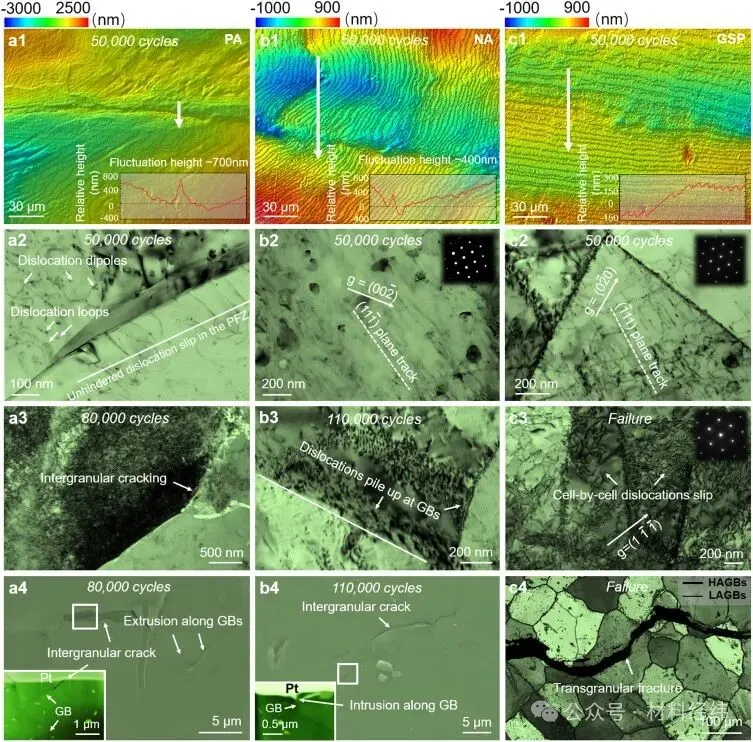

Fig. 4. Microstructure and deformation mechanism of the 7075 Al alloy in PA and GSP states.

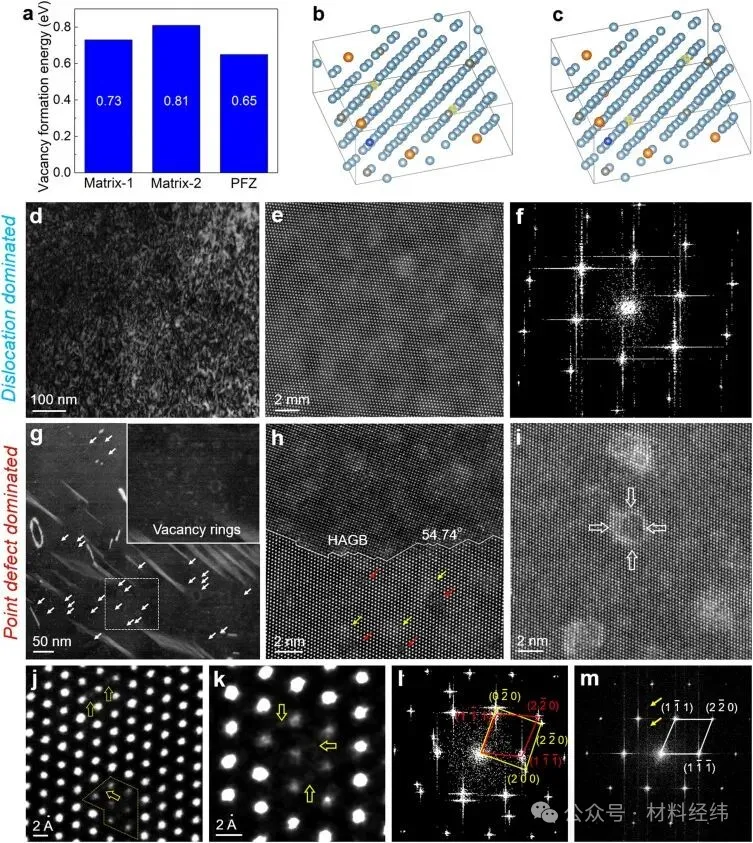

Fig. 5. Defect-dominated precipitation kinetics at room temperature.

Fig. 6. Cyclic mechanical damage mechanism of PA, NA, and GSP structure samples. Multi-scale stereological observations were carried out on quasi-in-situ tests of 7075 Al alloy specimens under a maximum amplitude load of 270 MPa.

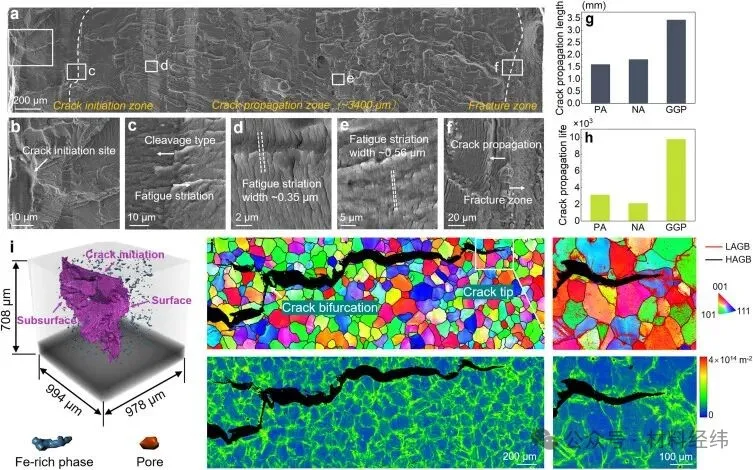

Fig. 7. Fatigue crack analysis of the GSP structure.
