最新研究揭秘铜与铜合金的腐蚀机制与防护

2025-11-14 15:38:50 作者：本网整理来源：网络分享至：

背景介绍

铜及其合金（如黄铜、青铜、白铜）堪称现代工业的“血管”与“神经”。凭借优异的导电导热性、机械性能和一定的耐腐蚀性，它们广泛应用于电力电子、海洋工程（船舶、平台、海水淡化）、建筑、交通乃至医疗器械等关键领域。

图15 铜基合金的多方面应用

然而，金属的“无声杀手”——腐蚀，始终是悬在其长期服役安全头上的达摩克利斯之剑。

暴露在潮湿、含盐（尤其是氯离子）、含污染物（如硫化物、氨）或酸性等严苛环境中，铜及其合金会遭受各种形式的腐蚀破坏，包括均匀腐蚀、点蚀、应力腐蚀开裂（SCC）和微生物腐蚀（MIC）。

这不仅造成巨大的经济损失（据统计，腐蚀成本约占发达国家GDP的3.5%），更可能引发设备失效和安全事故。

深入理解铜及铜基合金在不同环境下的腐蚀机制，并开发高效的防护策略，是保障关键基础设施可靠性和推动可持续发展的迫切需求。

文章亮点

近期发表在《Results in Engineering》上的一篇重要综述文章，系统梳理了铜及铜基合金腐蚀研究与防护技术的最新进展，揭示了多项关键亮点：

2.1 腐蚀机制

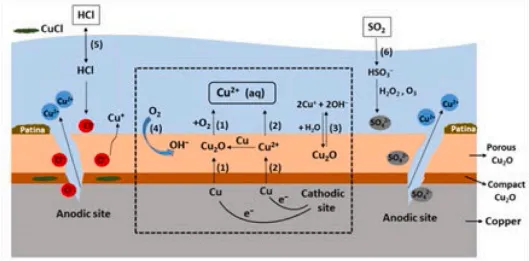

研究清晰展示了氯离子（Cl⁻）是海水环境中铜腐蚀的“主要推手”，它能破坏保护性氧化膜（如Cu₂O），形成可溶性络合物加速溶解。

硫化物（S²⁻）则能完全抑制保护性腐蚀产物膜的形成，显著加速腐蚀（尤其在含氧条件下），并诱发点蚀。

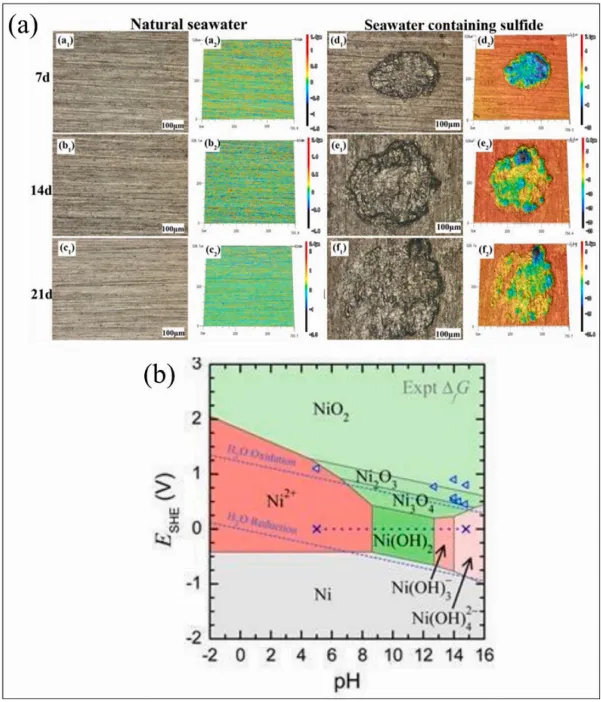

图9 (a) 铜镍70/30合金在天然海水及含硫化物海水中浸泡不同时间后的表面形貌与三维轮廓图；(b) 氢氧化镍的电位-pH图（普贝图），展示pH-标准氢电极电位（EMF/V vs. SHE）关系

氨（NH₃）环境则易导致黄铜的“脱锌”和应力腐蚀开裂。

由于合金的晶粒尺寸、取向、相组成（如马氏体相析出）以及杂质/夹杂物的存在，可以直接影响其电化学活性。大颗粒夹杂物可能比铜基体更“惰性”，引发微电偶腐蚀，加剧整体破坏。铸造工艺（如砂铸比金属型铸造孔隙更多）也显著影响耐蚀性。

同时在流动介质中（如管道、热交换器），存在一个临界流速（Critical Flow Velocity）现象。低于此值，可能形成保护膜；高于此值（如90/10白铜为3-4 m/s，70/30白铜>4.7 m/s），流体的剪切力会剥离腐蚀产物膜或阻碍再钝化，导致冲刷腐蚀（Erosion-Corrosion）急剧加剧，从溶解/钝化主导转变为冲刷-溶解/钝化主导。

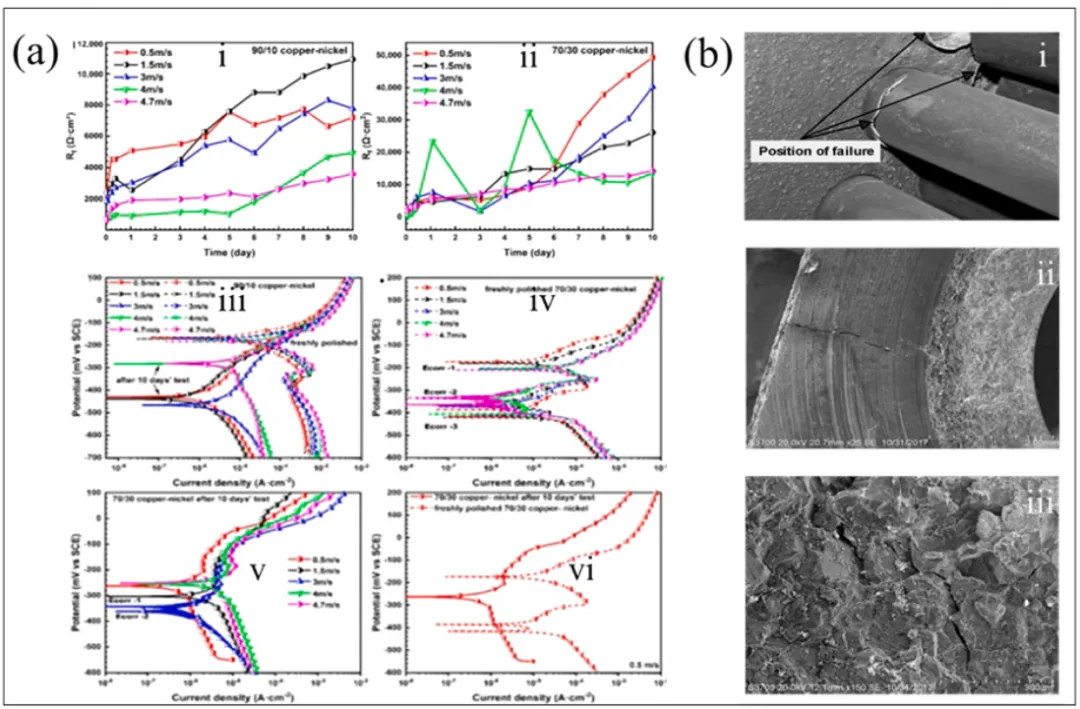

图3 流速对白铜膜电阻的影响曲线

2.2 防护技术

添加特定元素是提升本征耐蚀性的根本。镍（Ni，如Cu-Ni合金）增强抗氯离子能力；铁（Fe，0.5-2.0%）能细化组织，提高Cu₂O膜的致密性（过量则有害）；锡（Sn，青铜）促进形成保护性SnO₂层；铝（Al，铝青铜）形成稳定的Al₂O₃膜。研究对比了多种三元合金（如Cu-10Ni-10Zn, Cu-10Al-10Ni, Cu-10Al-10Zn）在不同介质（氯化物、硫酸盐）中的性能，为选材提供依据。

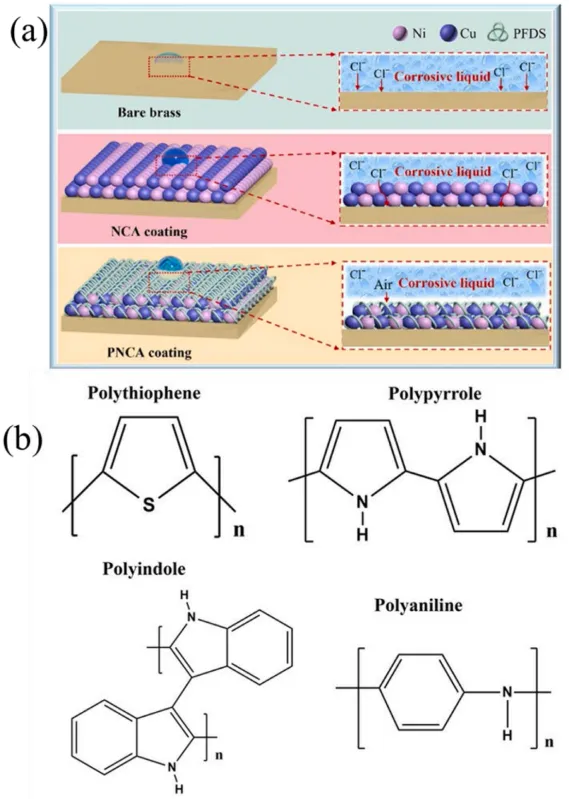

传统缓蚀剂（如BTA，苯并三唑）虽有效，但环境问题备受关注。该综述重点强调了植物提取物作为高效、环保缓蚀剂的巨大潜力：

火棘（Pyracantha fortuneana）提取物：在0.5 M H₂SO₄中，浓度600 mg/L时，缓蚀效率高达95%。
枸杞叶（Lycium barbarum）提取物：在0.5 M H₂SO₄中，400 mg/L浓度下，298K, 303K, 308K温度下的缓蚀效率分别为92.9%, 92.8%, 94.1%。
其他如棕榈油（3.5% NaCl中150 ppm效率99.60%）、杜鹃叶提取物（0.5 M H₂SO₄中500 mg/L效率92%）、辣椒叶提取物（0.5 M H₂SO₄中500 mg/L效率94%）等也表现出色（效率普遍在80-95%）。这些天然产物通过吸附在金属表面形成保护层，有效阻隔腐蚀介质。
