《Recent progress on the corrosion behavior of metallic materials in HF solution》系统介绍

该综述由天津大学团队发表于2021年，系统总结了氢氟酸（HF）环境下金属材料的腐蚀行为，重点探讨氟离子的攻击特性、不同金属材料的腐蚀机制及影响因素，为材料选择与防腐设计提供理论依据。以下从核心内容展开详细介绍：

图 涉及氢氟酸腐蚀问题的领域

（氟化工、烷基化工、牙科植入体、熔盐反应堆、核废燃料处理、洗车行业）

一、研究背景与目的

·HF的特殊性：尽管HF是弱酸（pKa=3.17），但其腐蚀性不亚于强酸（如HCl、HNO₃），可溶解金属（除金、铂等贵金属）及含硅材料（如玻璃），广泛存在于氟化工、烷基化工艺、核燃料后处理等领域。

·研究意义：早期研究多聚焦于腐蚀速率数据，对腐蚀机制探讨不足。本文整合近20年研究进展，结合SEM、TEM、XPS等先进表征技术，深入分析HF腐蚀的内在机理，为材料选型与腐蚀控制策略提供指导。

二、氟离子（F⁻）的攻击特性

氟离子的独特物理化学性质是其强腐蚀性的核心，具体表现为：

1. 活性溶解能力

·破坏钝化膜：F⁻可与金属表面钝化膜（如Fe、Cr、Ti的氧化物）反应生成可溶性氟化物（如TiF₄、CrF₃），或使钝化膜多孔化，导致金属失去保护。例如，纯钛在含F⁻的硫酸溶液中，当F⁻浓度超过0.0005 M时，钝化膜会被严重破坏。

·电化学证据：动电位极化曲线显示，随F⁻浓度增加，金属的钝化区间显著缩小，腐蚀电流密度升高。

2. 强亲和力

·高电负性与低极化率：F⁻的电负性（4.0）和极化率（0.81×10⁻³⁰ m³）使其易与金属阳离子（如Ti⁴⁺、Cr³⁺）结合，优先于O²⁻或OH⁻形成稳定氟化物，抑制钝化膜形成。

·协同效应：在含Cl⁻的混合溶液中，F⁻会与Cl⁻竞争吸附，加速钝化膜降解（如316L不锈钢在HF+HCl中腐蚀速率显著提升）。

3. 腐蚀形式的复杂性

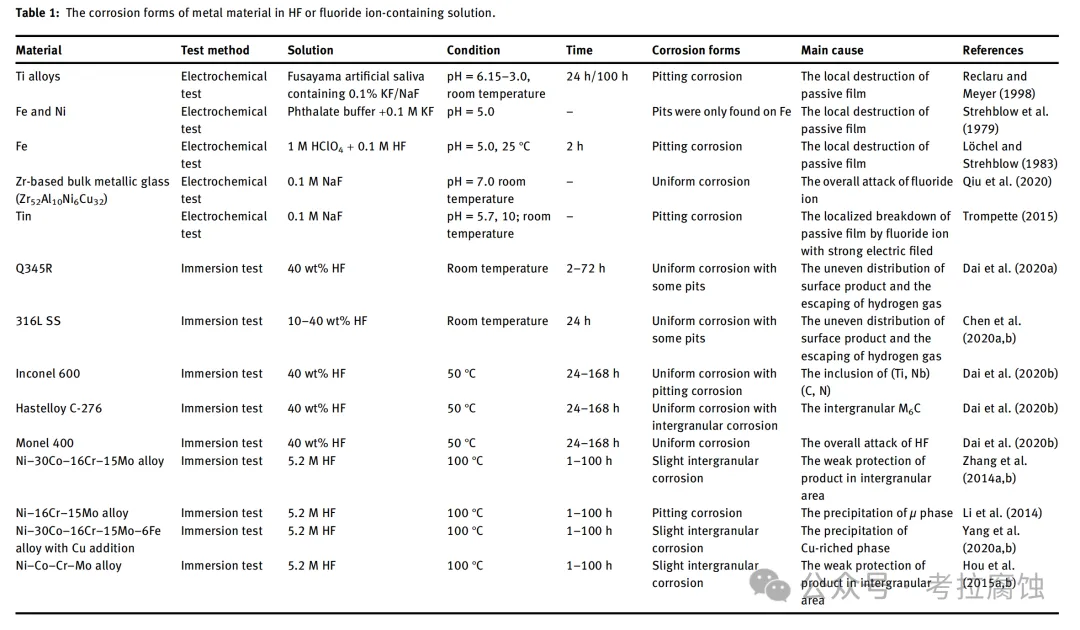

·均匀腐蚀：F⁻对金属的整体溶解（如Q345R碳钢在40% HF中表现为均匀腐蚀，腐蚀速率随时间基本恒定）。

·局部腐蚀：

o点蚀：材料内部析出相（如Ni-Cr-Mo合金中的富Mo μ相）或表面产物不均匀导致局部电偶腐蚀。

o晶间腐蚀（IGC）：晶界处元素偏析（如Inconel 600中的(Ti,Nb)(C,N)夹杂物）引发优先腐蚀，导致沿晶界开裂。

图 含氟离子环境中的腐蚀形态及成因

三、金属材料在HF中的腐蚀机制

不同金属材料的腐蚀机制差异显著，核心是钝化膜的弱化过程：

1. 奥氏体不锈钢（如316L、904L）

·钝化膜降解的两种观点：

o观点1：F⁻与钝化膜中的氧化物反应生成可溶性氟化物（如CrF₃），使膜层变薄、多孔化。

o观点2：F⁻优先与金属基体结合形成氟化物层，阻碍钝化膜（如Cr₂O₃）的形成，仅在氟化物层缺陷处局部形成钝化膜。

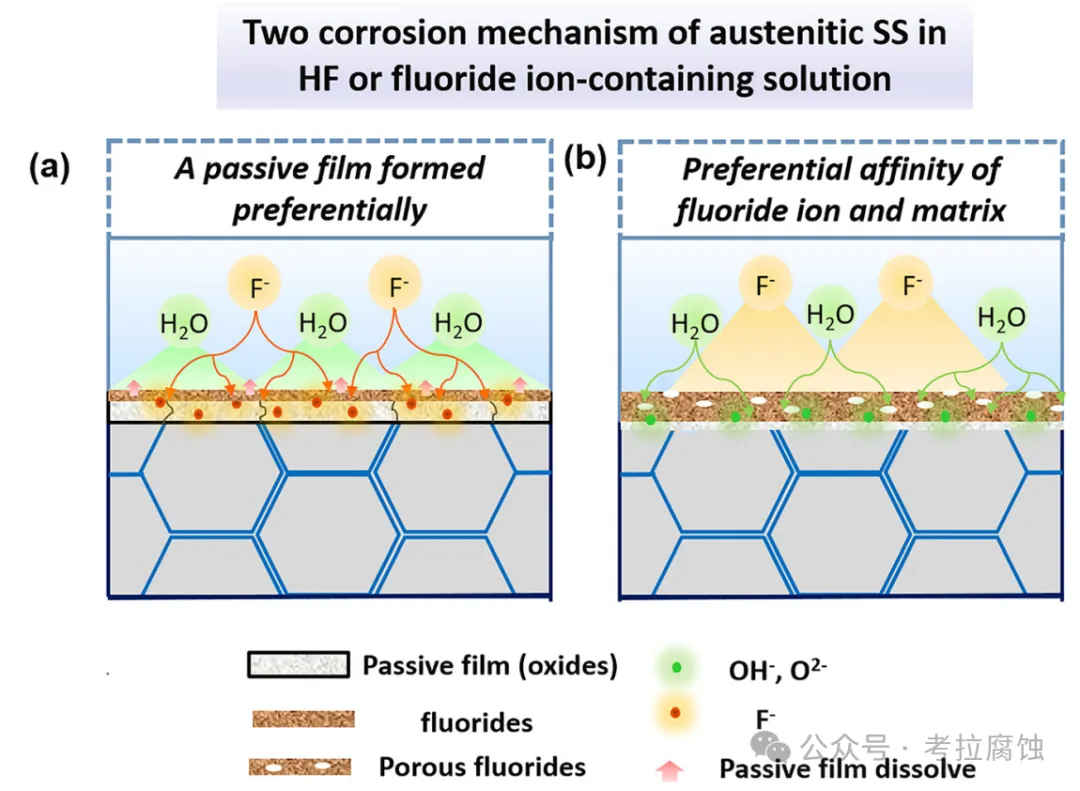

图 不锈钢在HF溶液中的两种腐蚀机理

2. 镍基合金（如Monel 400、Hastelloy C-276）

·氟化物-氧化协同作用：Ni、Cr、Mo等元素与F⁻和O₂协同反应，形成复合钝化膜（如富Mo氧化物/氟化物、富Cu氟化物）。

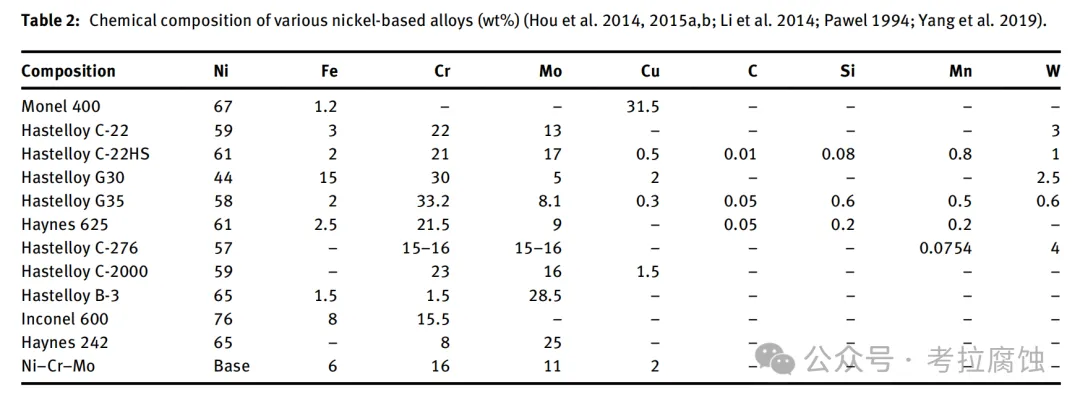

·合金成分差异：

oNi-Cu合金（如Monel 400）：Cu形成低缺陷的氟化物层，耐蚀性最优。

oNi-Cr-Mo合金（如Hastelloy C-276）：Mo氧化物（如MoO₃·H₂O）主导钝化膜，但高Mo含量（>15%）会导致膜层开裂。

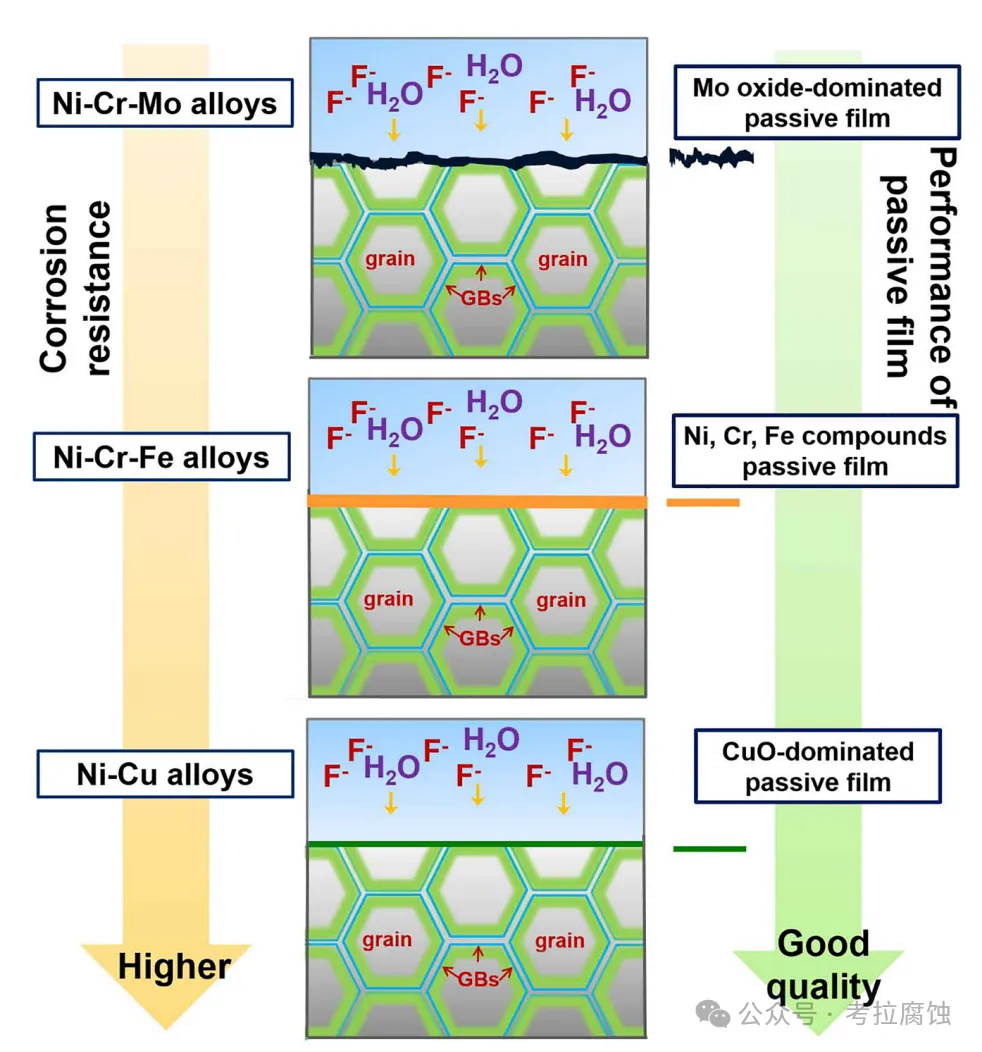

图 镍铬钼合金、镍铬铁合金及镍铜合金在HF溶液中的腐蚀机理

3. 钛及钛合金

·钝化膜溶解机制：Ti表面的TiO₂钝化膜与F⁻反应生成可溶性Na₂TiF₆（如式TiO₂ + 6NaF + 4H⁺ → Na₂TiF₆ + 2H₂O + 4Na⁺），当F⁻浓度超过临界值（纯Ti为0.0005 M）时，钝化膜失效并发生点蚀。

四、腐蚀行为的影响因素

1. 材料化学成分

2. 环境因素

·HF浓度与温度：

o低浓度HF（<5%）因F⁻活性高，腐蚀性强于高浓度（>70%）；温度升高（>65℃）加速F⁻扩散，破坏金属表面保护膜（如碳钢在>65℃ HF中腐蚀速率骤增）。

·相态：HF蒸气对镍基合金（如Monel 400）的腐蚀性强于液态HF，因蒸气相促进晶间腐蚀。

·溶解氧：一定范围内（<4700 ppm），氧含量升高加速腐蚀；超过阈值后，表面产物层增厚阻碍腐蚀。

3. 应力

·应力腐蚀开裂（SCC）：拉伸应力下，F⁻诱导的局部腐蚀（如点蚀）成为裂纹源，氢渗透加剧脆断（如Q345R碳钢在HF中发生氢致开裂）。

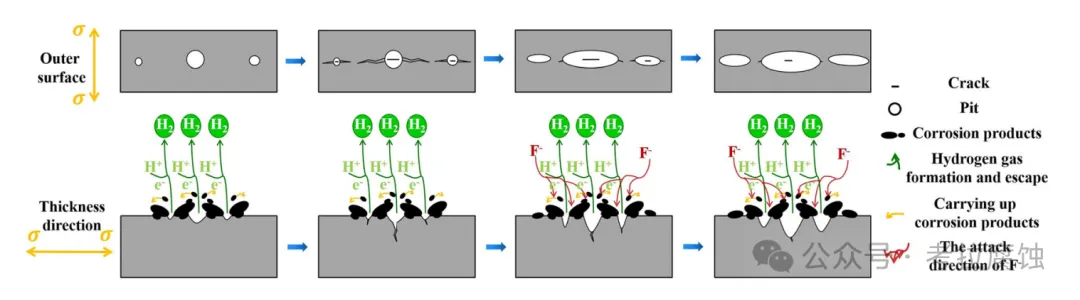

图 室温下40wt%HF中Q345R的SCC发展机理

·腐蚀疲劳：循环应力与HF协同作用下，疲劳寿命降低， pits成为裂纹萌生点。

五、未来展望

1.机制统一：需整合不锈钢钝化膜降解的两种观点，明确F⁻与钝化膜的作用路径。

2.合金设计：探索Mo、Cu等元素的协同效应，建立成分-耐蚀性定量关系。

3.多因素耦合：深入研究应力-腐蚀-环境多场耦合下的微观失效机制（如纳米级裂纹萌生）。

六、结论

·氟离子特性：活性溶解能力、强亲和力及复杂腐蚀形式（均匀+局部）共同决定HF的强腐蚀性。

·腐蚀机制：金属材料的腐蚀本质是钝化膜弱化过程，具体表现为F⁻诱导降解、优先结合基体或氟化物-氧化协同作用。

·影响因素：合金成分（如Mo阈值）、环境参数（浓度、温度、相态）及应力状态显著影响腐蚀速率与形式。
