高分子生物降解，最新Nature！
2026-09-18 14:17:09
作者：高分子科技 来源：高分子科技
分享至：
呼吁建立“不可水解聚合物”生物解构的实验标准

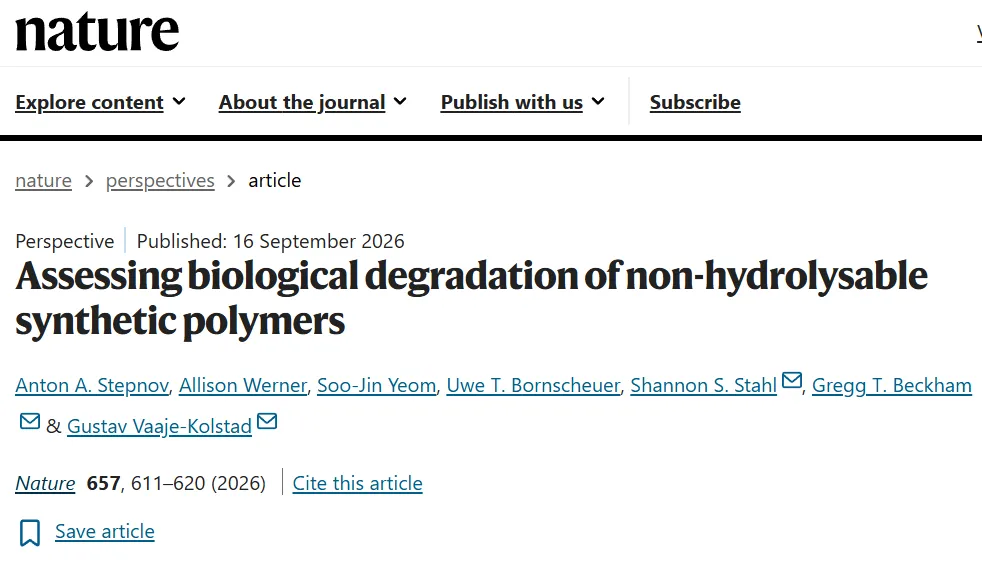

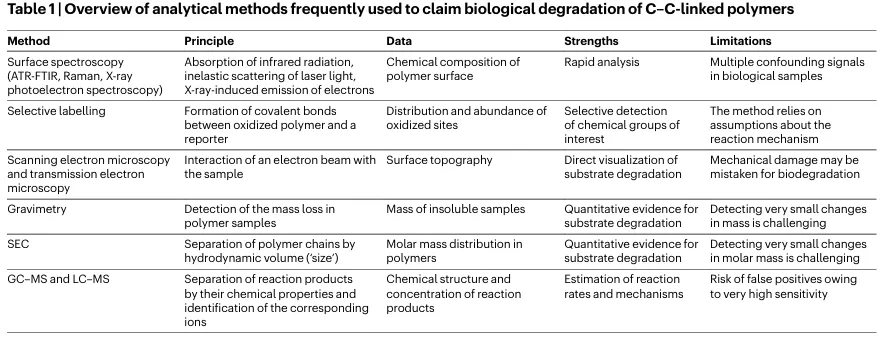

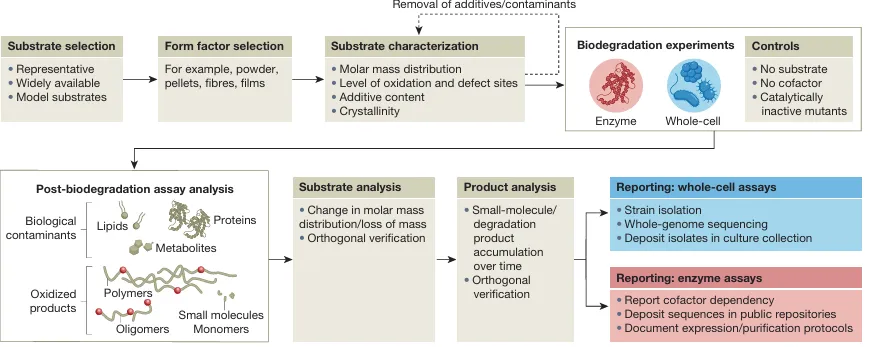

塑料污染已成为全球性环境难题。对于聚酯（如PET）等具有可水解主链键的聚合物，酶促解聚已取得突破性进展，并正推动工业化生物回收方案的落地。然而，聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）和聚氯乙烯（PVC）等大宗商品聚合物，其主链由饱和碳-碳键（C(sp³)–C(sp³)）构成，化学性质极为惰性，不易被水解。尽管数十年来不断有研究声称微生物或酶能够降解这类聚合物，但证据往往模糊不清，常源于不一致的测定方法、定性的低分辨率分析手段，以及缺乏对相关酶的正确鉴定和生化表征。鉴于此，挪威生命科学大学Gustav Vaaje-Kolstad教授，美国落基山国家实验室Gregg T. Beckham高级研究员，美国威斯康星大学麦迪逊分校Shannon S. Stahl教授系统审视非水解性聚合物生物降解的氧化机制、分析方法的陷阱，并提出最佳实验设计原则。相关论文以题为“Assessing biological degradation of non-hydrolysable synthetic polymers”发表在最新一期《nature》上。PE、PP、PS等非水解性聚合物的饱和烃主链化学抗性极强。环境中大多数聚烯烃降解归因于紫外辐照或热过程促进的自氧化机制，遵循自由基链式反应，包括引发、传播和终止阶段。这些非生物途径引入含氧官能团或导致链断裂，从而可能促进后续生物降解。酶促降解C–C键聚合物通常依赖两种机制（图1a，b）：氢原子转移（HAT）或电子转移。加氧酶和过加氧酶通过HAT从C–H键引发反应，而C–H键解离能（BDE）是关键控制因素。未活化的C–H键BDE约为95–100 kcal mol⁻¹，而邻近芳环或杂原子的C–H键BDE显著降低，成为潜在的“热点”。这凸显了在解释生物降解数据前彻底表征聚合物底物的重要性。自然界中，HAT酶参与长链正构烷烃的氧化活化，但已知烷烃氧化酶的活性位点拓扑结构适用于单个分子而非结晶表面，且长于C₄₄的烷烃通常无法进入细胞。漆酶等氧化酶常被提议用于聚烯烃解聚，但PE、PP、PS高度抗电子转移，已知漆酶/过氧化物酶的氧化还原电位不足以直接氧化这些塑料。对于PS等含弱C–H键的聚合物，可通过介体辅助实现HAT，但该方法不适用于PE和PP。现有关于C–C键塑料生物降解的证据多来自PE的微生物研究，但机制洞察稀缺，且存在诸多实验不一致性，包括：使用含长链烷烃的PE底物、漆酶活性数据不合理、缺少必需辅底物、使用非催化蛋白等。因此，系统复制和修正先前报道至关重要。图 1 | PE的非生物氧化以及好氧细菌分解长链正烷烃的常见途径作者总结了常用方法（表1）。主要分为（1）表面敏感方法：ATR-FTIR是最常用的表面氧化评估手段，但无法区分真实聚合物信号与污染物信号（如蛋白质的酰胺I/II带）。洗涤和热失活酶对照不足以完全排除假阳性。建议分析无聚合物底物的样品以揭示干扰信号。水接触角测量可间接反映氧化程度，但不提供表面化学信息。选择性共价标记可作为替代工具。（2）本体聚合物表征方法：SEC是评估聚合物摩尔质量分布的成熟工具，但应用于生物系统较复杂。酶活性可能仅限于表面位点，导致平均摩尔质量变化极小。SEC易受假阳性影响，必须进行无聚合物底物的提取对照。NMR可提供氧化官能团掺入的定量信息。质量损失法对C–C键聚合物挑战大，需极灵敏的重量测量和相同处理的阴性对照。（3）小分子产物分析：GC-MS和LC-MS可直接检测裂解产物，灵敏度极高，但假阳性风险也高。商业塑料中的添加剂和污染物易被误认为酶活性产物。必须标准化处理所有样品，并报告产物浓度而非仅峰面积。表 1 | 常用来声称C–C键聚合物生物降解的分析方法概述作者系统梳理了流程方法（图1）。主要从以下四个方面考虑。首先，底物选择：应选择广泛可得、商业可及的底物以确保可重复性。底物形态、结晶度、预处理方法和摩尔质量分布均深刻影响生物降解。PE-4000粉末是常用模型底物，但其摩尔质量远低于工业PE，且已被预氧化，结果不可直接推广至商品PE。纳米塑料悬浮液可最大化表面积，但需彻底表征。同位素标记塑料是追踪降解和代谢的强有力工具，但成本高昂。其次，底物表征：了解底物化学组成（添加剂和污染物）至关重要。建议通过溶解-沉淀或萃取去除添加剂，并用NMR或元素分析推断非生物氧化水平。接着，酶实验：应提供完整的候选蛋白信息，包括序列、表达纯化方案、辅因子依赖性和反应条件。必须提供时间分辨的定量产物释放数据。应报告底物固体加载量和酶/底物质量比。排除必需辅底物是揭示假阳性的有力手段。产生催化失活突变体是更稳健的阴性对照。最后，全细胞实验：应分离单菌株并保藏于公开培养物收藏。非接种对照至关重要。系统生物学方法（转录组学、蛋白质组学、代谢组学）可识别参与聚合物降解的基因和蛋白，尤其应关注固-液界面上的表面附着细胞。图 2 | 评估塑料的酶降解和微生物降解的一般工作流程和注意事项解决非水解性塑料能否发生有意义生物转化的问题，需要严格强调实验设计和定量分析。对于酶实验，时间分辨的定量产物释放数据应被视为声称活性的必要条件。对于细胞实验，证明在最小培养基中以塑料为唯一碳源的持续生长及底物质量损失，配合必要的对照实验，可产生令人信服的结果。FTIR、拉曼光谱、接触角测量和显微镜等间接证据不应被视为充分证明。充分记录反应条件、共享底物、发表阴性结果，对于克服发表偏倚、推动该领域健康发展至关重要。从机制角度看，C–C键聚合物的初始氧化活化仍是核心生物学瓶颈。目前，化学-酶联合策略——将受控化学预处理与下游生物处理相结合——可能比单纯依赖直接酶促C–C键断裂更具现实可行性。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
