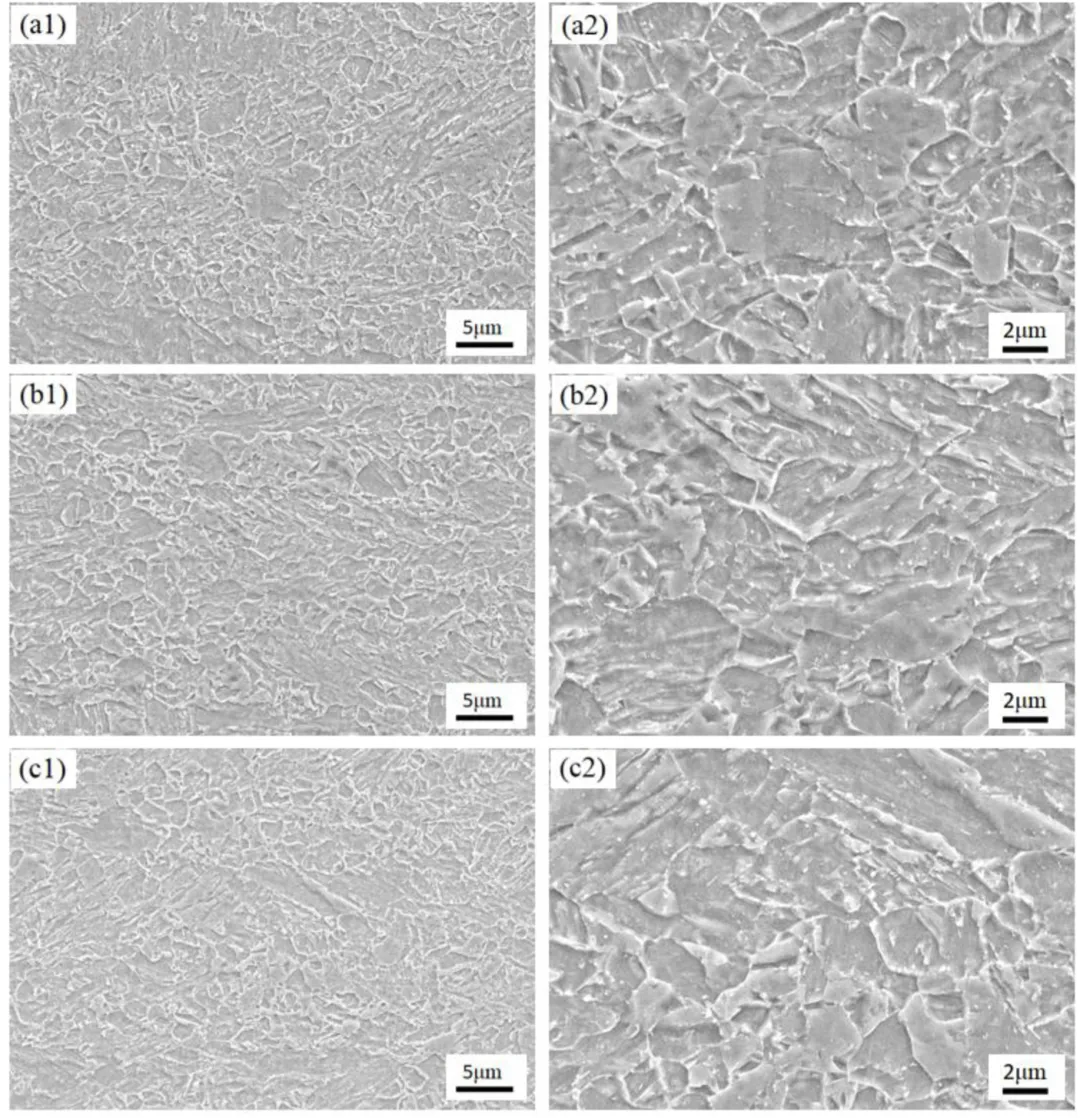

图5展示了不同温度（580℃、610℃、640℃）回火后实验钢的微观组织演变。可以观察到，随着回火温度的升高，原板条马氏体逐渐分解并转变为回火索氏体，碳化物发生球化与粗化，铁素体晶粒通过回复与再结晶趋于等轴化，组织均匀性得到改善。

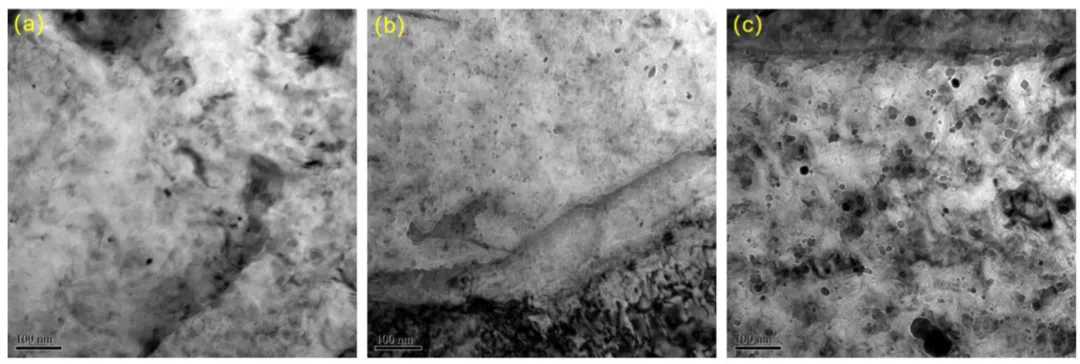

图8通过透射电镜显示了不同温度回火后实验钢中析出相的形态与分布。在580℃回火时，析出相数量较少且尺寸偏大；610℃回火时，析出相变得极其细小弥散，这与观察到的二次硬化峰相对应；640℃回火时，析出相发生明显粗化，数量密度有所降低。

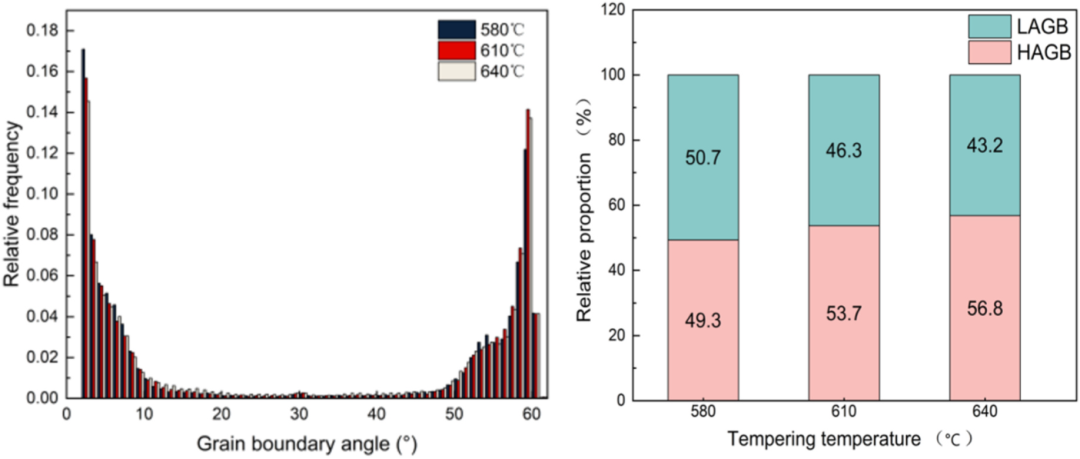

图11定量给出了不同回火温度下实验钢的晶界角度分布频率。结果表明，随着回火温度从580℃升高到640℃，大角度晶界的比例从49.3%显著增加至56.8%，这主要归因于高温下铁素体回复与再结晶过程消耗了小角度晶界。

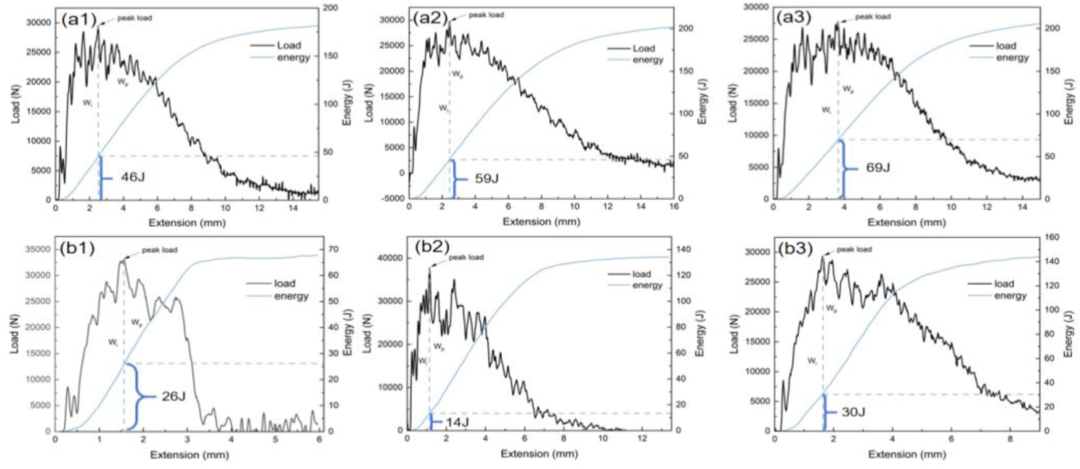

图14展示了实验钢在-60℃和-150℃冲击试验中测得的裂纹孕育能。数据显示，无论是在-60℃还是-150℃，随着回火温度的提高，裂纹孕育能均呈现增加趋势，尤其是在640℃回火后，裂纹孕育能达到最大值，表明高温回火显著提升了材料抵抗裂纹萌生的能力。

图17定量计算了不同回火温度下各种强化机制对屈服强度的贡献。结果显示，细晶强化始终是最大的贡献者（占比>50%）；而析出强化的贡献则从580℃时的56 MPa（5.3%）显著增加至640℃时的208 MPa（18.6%），清晰地揭示了高温回火过程中析出强化作用的大幅提升。
