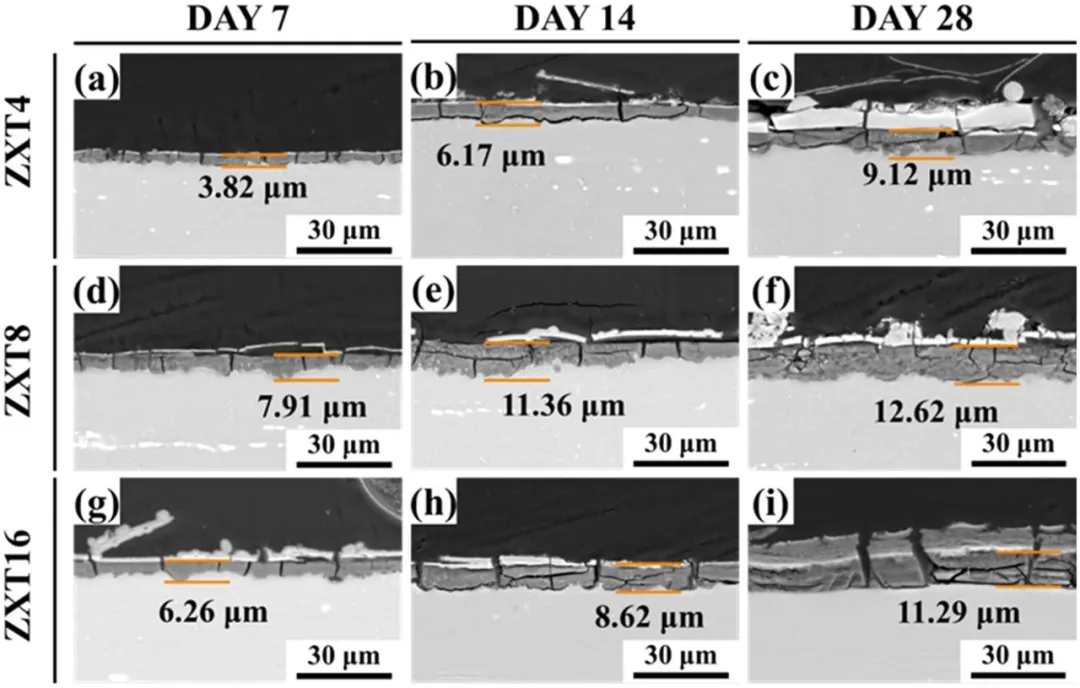

图1通过电子背散射衍射（EBSD）的逆极图（IPF）和动态再结晶（DRX）晶粒尺寸分布图，展示了ZXT系列合金沿挤压方向的微观结构。所有合金均呈现由细小DRX晶粒包围变形晶粒组成的异质纤维状结构。统计结果表明，随着Sn/Ca原子比从1:4（ZXT4）降低至1:16（ZXT16），DRX晶粒的平均等效直径从3.01 μm减小到2.15 μm，而ZXT8的晶粒最粗（3.75 μm）。DRX面积分数则先增后减，ZXT8最高（55.6%）。这些差异与后续析出相的钉扎效应密切相关。

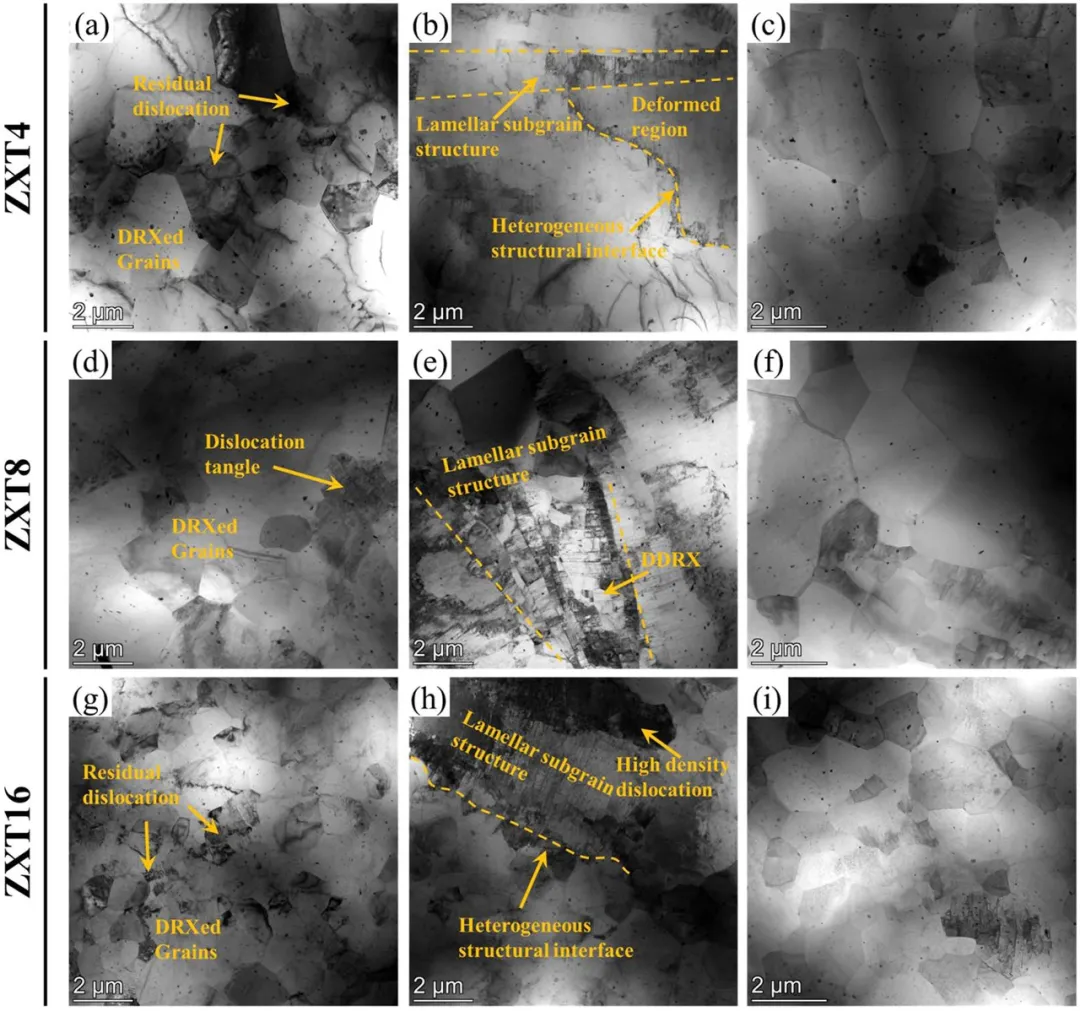

图5通过透射电子显微镜（TEM）分析了不同Sn/Ca原子比合金的微观结构演变。低倍明场像显示合金主要由DRX晶粒和残留的位错网络组成。未再结晶区域呈现高位错密度的层状亚结构，表明连续动态再结晶（CDRX）机制活跃。在高角度环形暗场扫描透射电子显微镜（HAADF-STEM）下观察到纳米析出相，其密度在ZXT8合金中最低，这解释了ZXT8合金再结晶驱动力较弱和DRX晶粒较粗大的原因。位错在DRX晶粒与变形晶粒界面处塞积，导致了异质变形诱导（HDI）强化。

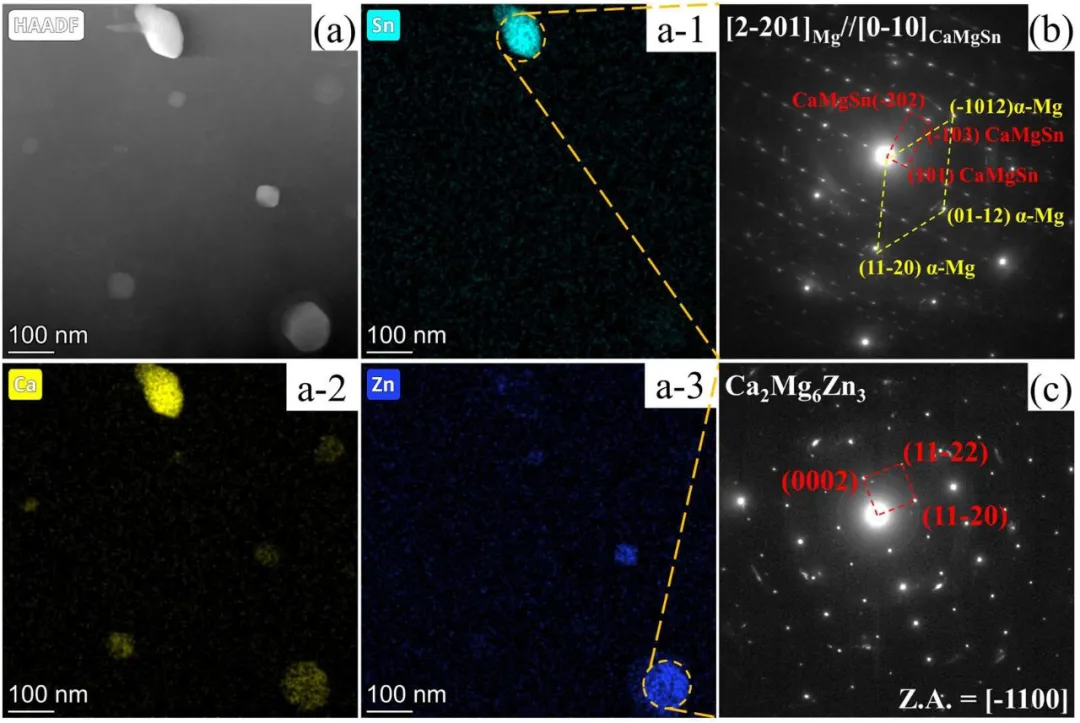

图7通过高分辨率HAADF-STEM成像、EDS面扫描及选区电子衍射（SAED）对ZXT4合金中的纳米析出相进行了精细表征。EDS分析结合SAED花样鉴定出富Sn的析出相为CaMgSn金属间化合物，其与α-Mg基体存在[2-2 0 1]α-Mg // [0 -1 0]CaMgSn的晶体学取向关系。富Zn的析出相被确定为Ca2Mg6Zn3，这是Mg-Zn-Ca系合金中的典型相。这些纳米析出相对位错运动有钉扎作用，贡献了Orowan强化。

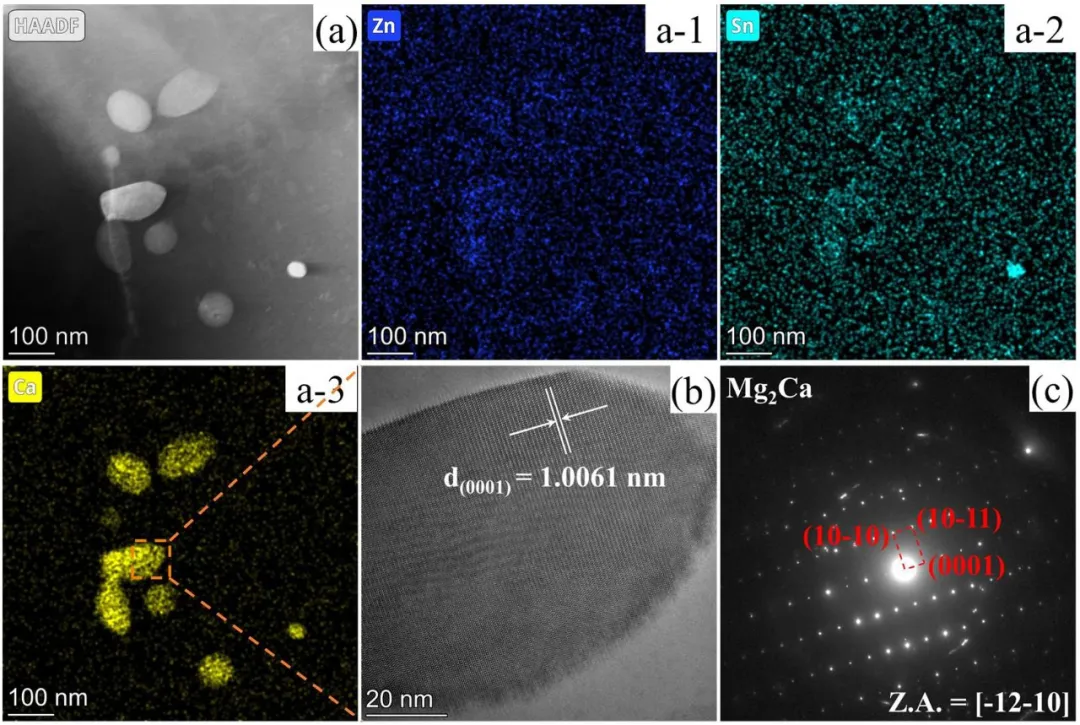

图8通过HAADF-STEM、高分辨TEM（HRTEM）和SAED对ZXT16合金中的富Ca相进行了表征。EDS面扫描显示该相富含Mg和Ca元素。HRTEM图像和相应的SAED花样共同证实该析出相为Mg₂Ca。这些Mg₂Ca析出相尺寸在45-150纳米之间，并倾向于沿晶界分布，有效阻碍了晶界迁移，从而促进了再结晶晶粒的细化。
