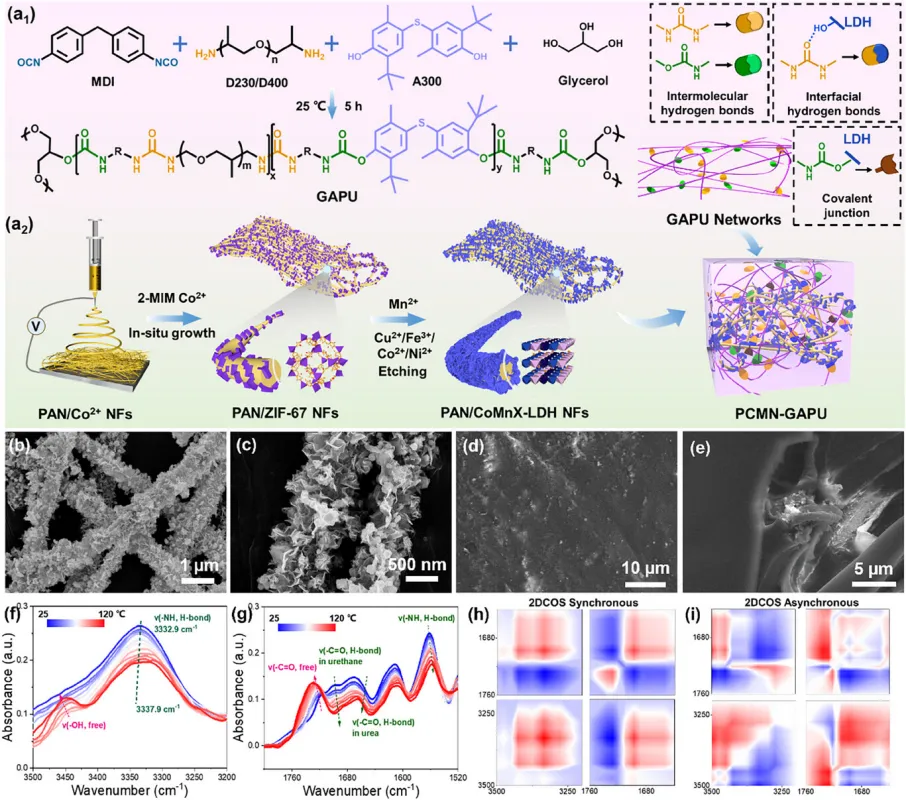

研究团队通过分子设计合成了GAPU基质（共价接枝抗氧化剂A300），并构建 PAN/CoMnNi-LDH纳米纤维增强相，SEM图像显示0.1 wt%纳米纤维添加量使涂层呈现致密均匀结构，界面氢键形成“铆钉状”锚定位点。变温FT-IR与二维相关光谱显示，基质与纳米纤维间存在具有不同热稳定性的分子内和界面氢键网络，为功能协同提供结构支撑。

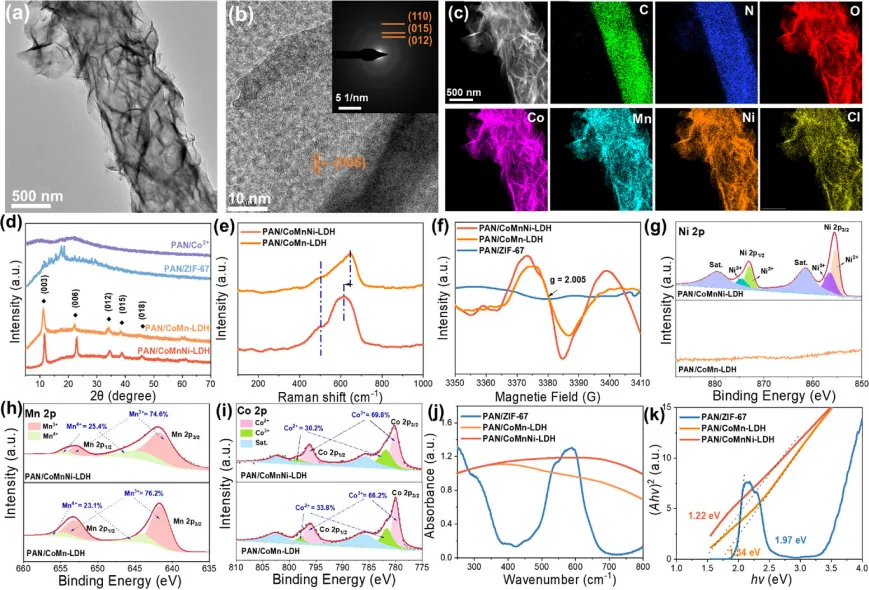

TEM与HRTEM图像显示CoMnNi-LDH纳米片垂直生长于PAN纤维表面，晶格间距0.4 nm对应（006）晶面；元素mapping证实C、N、O、Co、Mn、Ni呈均匀分布。XPS分析表明纳米纤维中Ni、Co、Mn存在多价态分布，Ni的引入导致电子重排并增加氧空位；UV-vis光谱与Tauc图显示其带隙仅1.22 eV，具备优异宽光谱吸收能力。

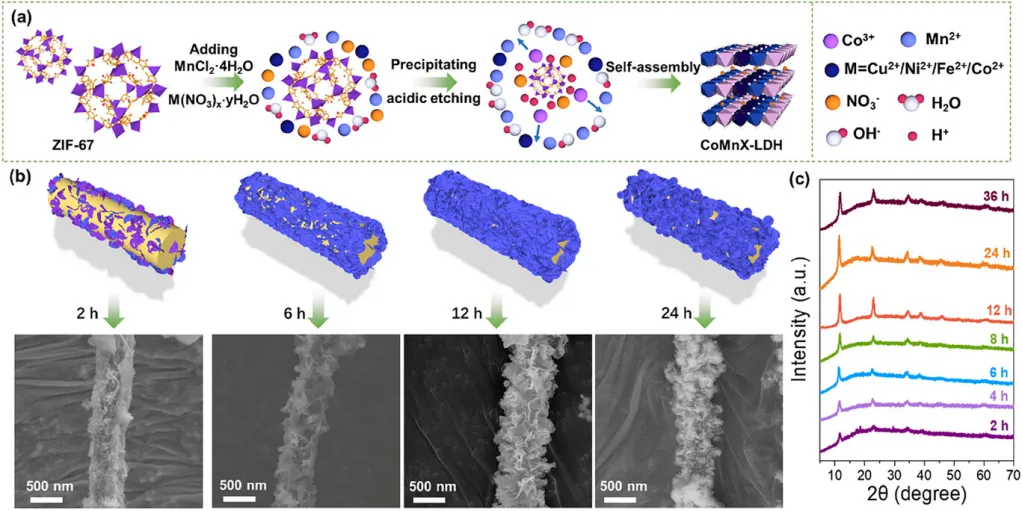

通过酸蚀-共沉淀协同机制制备了自组装LDH纳米片，时间分辨SEM与XRD显示，反应12 h后形成结晶度高、排列规整的纳米片结构，但反应时间过长会导致团聚。该策略可拓展至PAN/CoMnCu-LDH、PAN/CoMnFe-LDH等系列纳米纤维的制备，但CoMnNi-LDH表现出最窄的带隙与最优的光热性能。

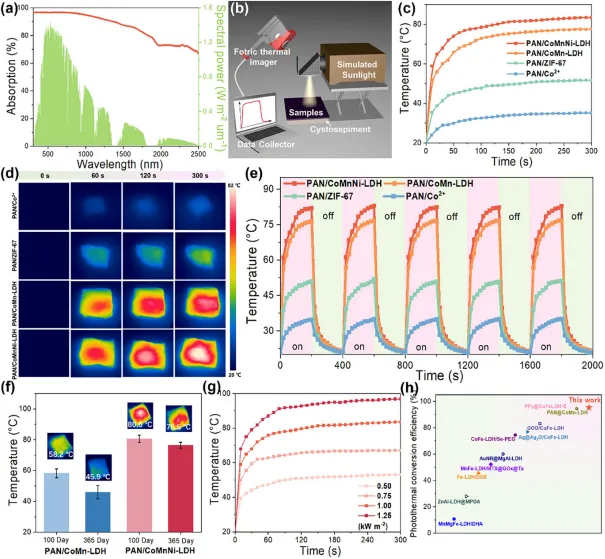

UV-vis-NIR光谱显示PAN/CoMnNi-LDH在200-2500 nm范围平均吸收率达95%（紫外-可见区）和75%（红外区），模拟太阳光照射下300 s内温度升高至83.5 °C，光热转换效率达95.24%。经过365天储存和多次光开关循环，其光热性能无明显衰减，且显著优于二元 CoMn-LDH。

PCMN-GAPU涂层在1 kW m^-2模拟太阳光照射5 min内，可实现50 μm宽裂纹的完全闭合，拉伸强度修复效率达98.3%。FTIR光谱证实了修复过程中脲基与氨基甲酸酯基团的氢键网络重构；循环拉伸测试表明，材料在200%应变下通过氢键的可逆解离/重组实现能量耗散与力学性能恢复，10次修复循环后仍保持优异性能。

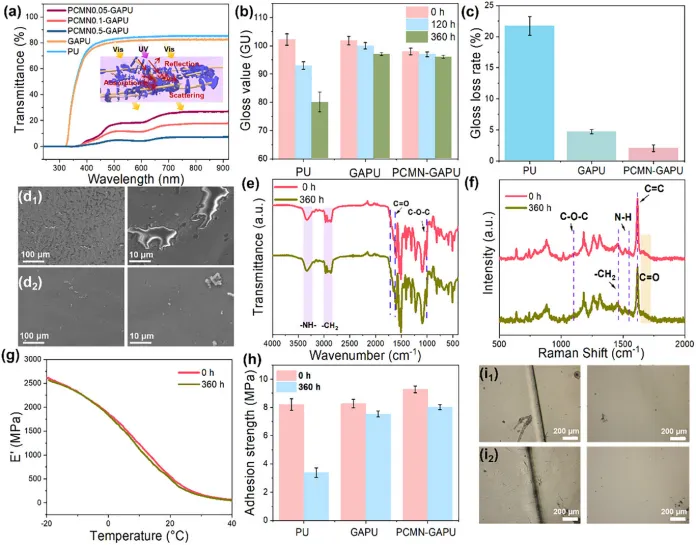

UV-vis透射光谱显示涂层可有效阻挡UVB和大部分UVA辐射，360 h加速UV老化后，光泽损失仅2.04%，远低于未改性的PU（21.72%）和GAPU（4.71%）。FTIR与Raman光谱证实了其化学结构的稳定性，DMA测试显示其储能模量几乎无衰减，附着力保持率达 92%，且老化后仍保留自修复能力。

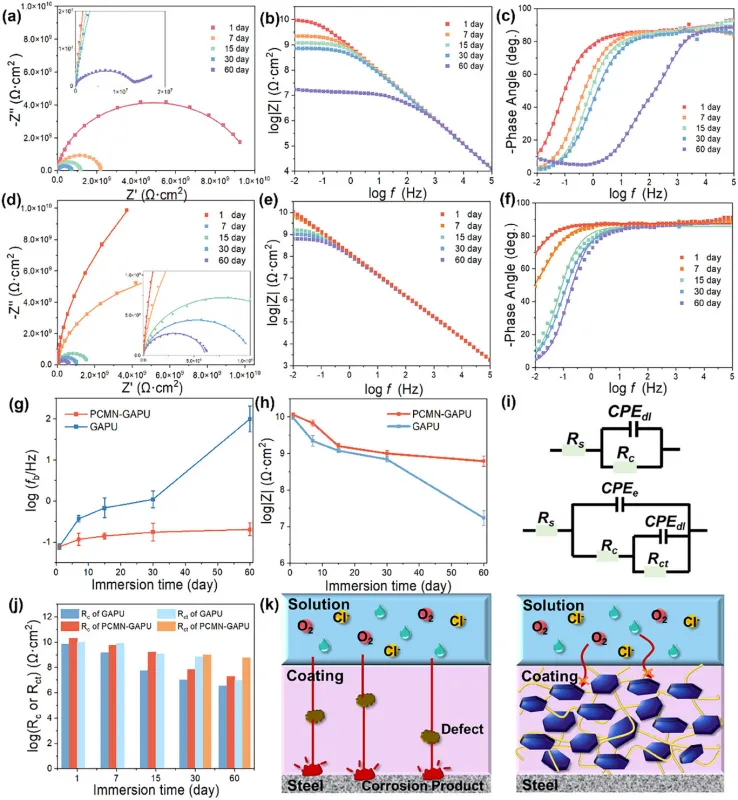

电化学阻抗谱（EIS）显示，在3.5 wt% NaCl溶液中浸泡60天后，PCMN-GAPU的|Z|_0.01Hz 仍达6.16×10⁸ Ω・cm²，远高于GAPU（1.69×10⁷Ω・cm²）。涂层通过LDH离子捕获、致密网络屏障、界面氢键强化的协同作用，能够抑制腐蚀介质渗透；经过20次-20~70 °C热循环，附着力仅下降2.8%，表现出优异环境稳定性。
