“双阵列”钛合金打破“坚而不韧”魔咒，500℃高温下实现强度塑性的梦幻组合”

一项材料科学突破通过构建纳米级α相双阵列结构，成功破解了金属材料“强度-塑性倒置”的世纪难题。

在航空航天、能源动力等高端制造领域，有一种材料的性能需求堪称苛刻——它必须在数百度的高温环境中，既坚固到足以抵御巨大载荷，又柔韧到能承受复杂变形。

长期以来，材料学家们一直被困在一个被称为“强度-塑性倒置”的魔咒中：材料越坚固，往往越容易脆断；反之，延展性好的材料通常强度有限。尤其是在高温环境下，这一矛盾更加尖锐。

然而，上海交通大学XF Li教授近期发表在《Advanced Science》上的一项突破性研究，为破解这一困局提供了全新思路：一种名为Ti-15.1Mo-3.1Nb-2.77Al-0.21Si 的亚稳β钛合金，竟在500℃高温下同时实现了863 MPa的超高抗拉强度和惊人的78.3%总延伸率。

01 逆天性能，颠覆认知

500℃——这是航空发动机某些部件的工作温度区间。传统钛合金在此温度下通常会显著软化，强度大幅下降。

然而这种新型合金的屈服强度达到511 MPa，抗拉强度飙升至863 MPa。更为震撼的是，在达到如此高强度的同时，试样并未脆断，而是持续均匀变形，最终延伸率高达78.3%。

我们看到的是一种异常强劲且持续的加工硬化行为，硬化率保持在2000-3100 MPa之间。这种在高温下同时实现高强度、大延伸和强硬化能力的组合，在钛合金领域极为罕见

为了更直观展示这一突破，研究团队将数据与文献中已报道的500℃下钛合金性能进行对比。结果显示，在相近的强度水平下，该合金的延伸率是其他合金的3倍以上，在强度-塑性协同图上，其数据点远远超越传统材料的分布区域，形成一个孤立的性能“高地”。

02 微观奥秘，双阵列结构

究竟是什么让这种钛合金打破了“坚而不韧”的铁律？答案藏在电子显微镜下的纳米世界里。

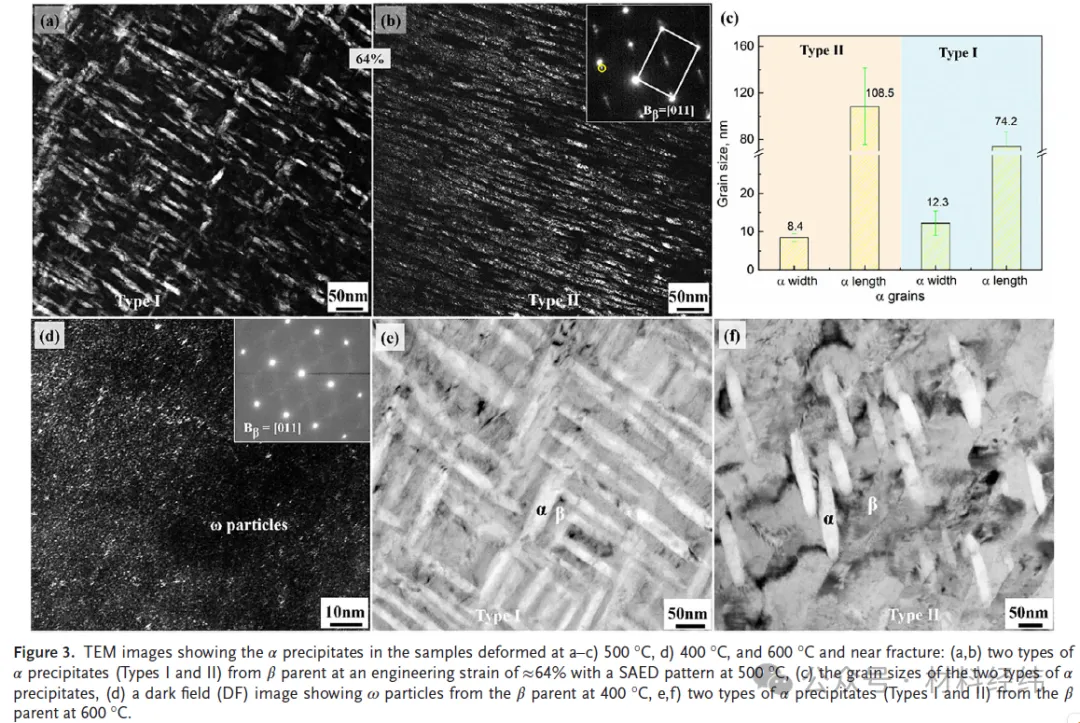

通过高分辨率透射电镜观察，研究人员发现了一个前所未有的微观结构：在β相基体中，大量纳米级α相析出物以两种截然不同的模式排列——交叉阵列与平行阵列并存，形成一种“双阵列纳米构型”。

这些α相析出物极其细小，宽度仅约10纳米，但却异常密集，面积分数高达68%。这种结构并非在漫长的热处理中形成，而是在高温拉伸过程中动态产生的。

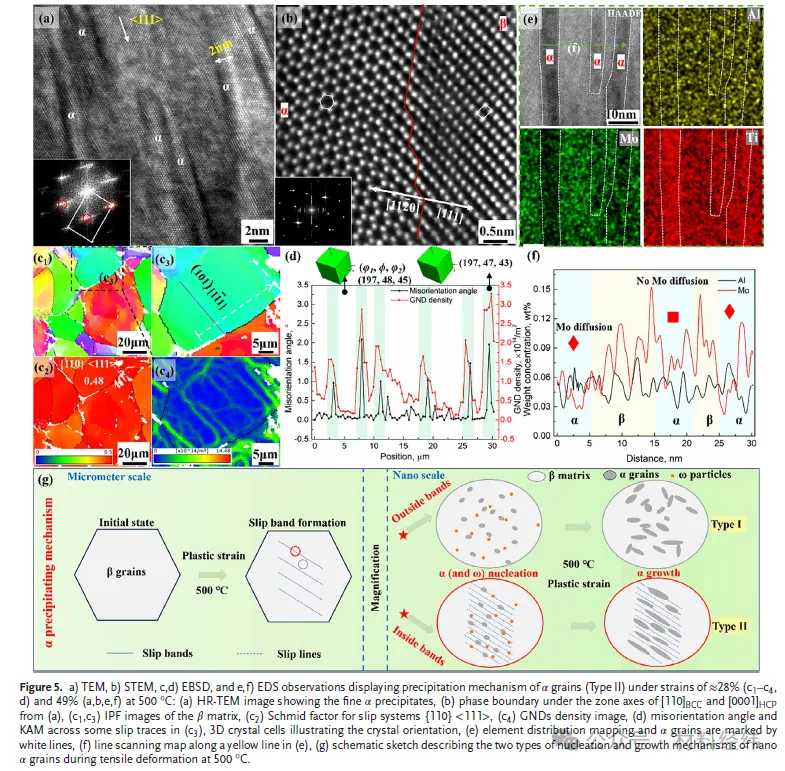

采用了一种‘热变形+短时处理’的工艺，而非传统的长时间时效处理。在500℃下施加塑性变形，位错滑移和热激活共同作用，诱发了这种独特的双阵列α相形核与生长。

这一发现颠覆了传统观念：在亚稳β钛合金中，α相的析出通常需要数小时甚至数百小时的时效过程，而通过巧妙的变形设计，这一过程可在几分钟内完成，且形成更有利于力学性能的纳米结构。

03 变形机理，协同增效

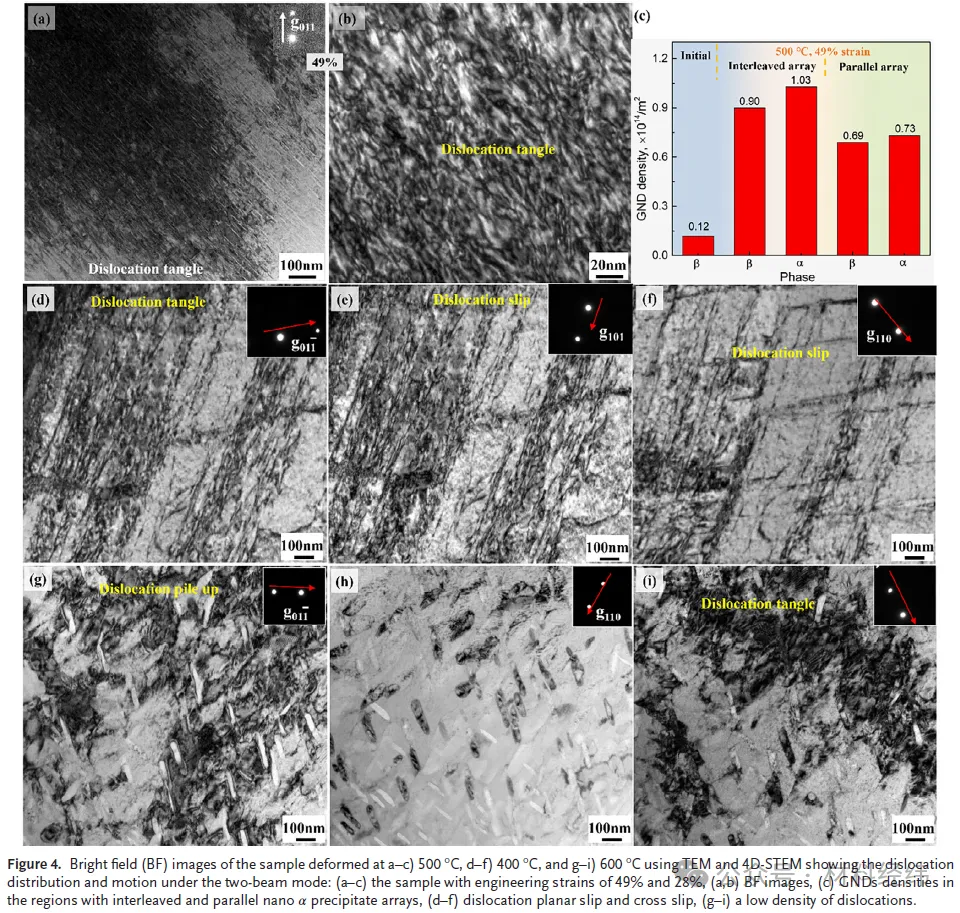

双阵列结构如何同时提升强度和塑性？研究团队通过先进的4D-STEM技术，原位观察了变形过程中位错与析出物的相互作用，揭示了其背后的“一石二鸟”机制。

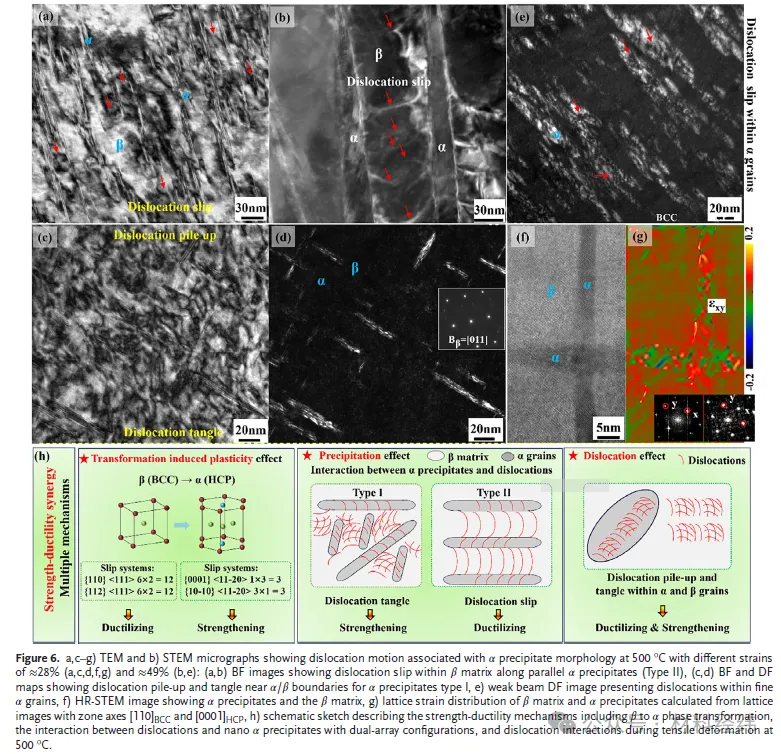

交叉阵列的α相如同“微型路障”，当位错试图穿过材料时，这些密集排列的纳米颗粒会强力阻碍其运动，导致位错堆积、缠结，显著提升变形抗力，这是材料高强度的主要来源。

平行阵列的α相则扮演着“定向通道”的角色，它们之间的β相基体区域为位错滑移提供了相对畅通的路径，允许材料在特定方向上实现较大塑性变形而不致过早断裂。

这就像一个精心设计的交通系统，既有密集的‘收费站’减缓车速确保稳定，又有宽敞的‘高速公路’允许车辆长距离行驶。两种阵列协同工作，既限制了不必要的局部变形，又保证了整体的变形能力。

此外，β相到α相的转变本身也贡献了额外的强化效果，而细小的纳米析出物还能作为位错源，持续发射新的位错，进一步促进塑性变形。

04 温区奥秘，精准调控

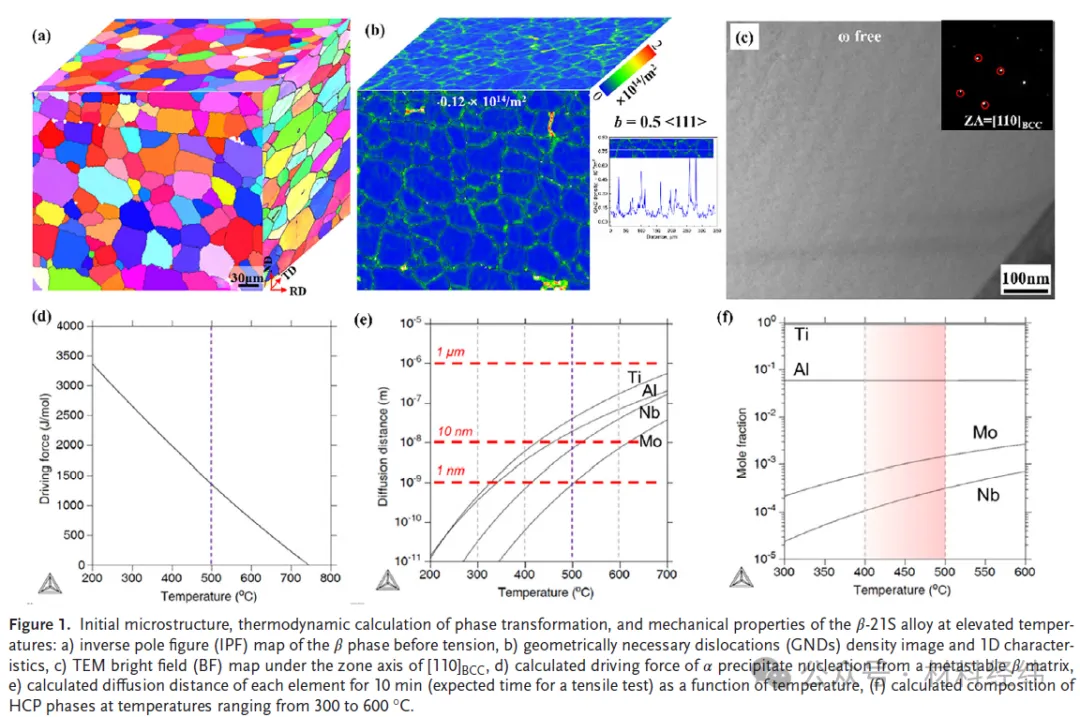

为什么是500℃？研究团队在不同温度下进行了对比实验，揭示了温度对微观结构和性能的精确调控作用。

在400℃下，热激活能不足，α相难以形成，取而代之的是脆性的ω相析出，材料虽有一定强度，但塑性受限，断裂较早发生。

在600℃下，原子扩散能力过强，α相迅速粗化，失去了纳米级的精细结构，虽然塑性极佳，但强度大幅降低，无法实现高强度与高塑性的平衡。

只有在500℃这一“甜蜜点”，热激活能足以促进α相形核，而扩散速率又限制了其过度生长，从而形成理想的纳米双阵列结构。

温度窗口的精准把控至关重要，通过热力学计算和扩散动力学分析，将工艺窗口锁定在了一个狭窄而有效的区间内，这是实现优异性能组合的关键。

05 应用前景，潜力无限

这项研究的突破性不仅在于材料性能本身，更在于其提供了一种全新的材料设计范式。

传统的钛合金强化通常依赖于复杂的多级热处理工艺，耗时数小时至数十小时，而这项研究展示的“热变形+短时处理”工艺，可在几分钟内完成微观结构的精准调控，大大提升了制造效率。

想象一下，我们可以先以较低强度、高塑性的状态成形复杂构件，然后通过简单的热变形处理，在几分钟内将其转化为超高强度状态，同时保留足够的韧性。

在航空航天领域，这种兼具高温强度和大变形能力的钛合金，有望用于制造更轻、更强、更耐用的发动机部件和机身结构。在能源装备领域，可用于超临界电站和核电站的高温承压部件。

更重要的是，这种通过构建纳米异质结构来协同提升材料性能的思路，可推广至其他合金体系，为设计新一代高性能金属材料开辟了新路径。

结果速览
